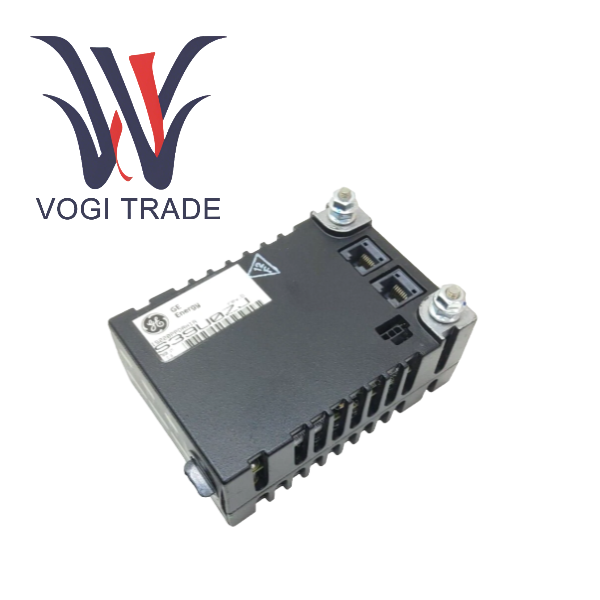

نام تجاری: GEتوضیحات: IS220PPDAH1Aوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 19مدت پرداخت: T/Tبندر حمل و نقل: Xiamenبازخورد سیستم توزیع برق GE IS220PPDAH1A که در کابینت توزیع برق Mark VIe نصب شده است، IS220PPDAH1A بازخورد بلادرنگ را از حداکثر شش برد توزیع برق (سری JPDS، JPDM، JPDG، JPDC) جمع آوری می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PPDAH1A |
| شماره سفارش |
IS220PPDAH1A |
| کاتالوگ |
مارک VI |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
188 × 86 × 56 میلی متر |
| وزن |
0.77 کیلوگرم |
بررسی اجمالی محصول
GE IS220PPDAH1A یک ماژول زیرساخت انرژی حیاتی است که توسط جنرال الکتریک برای توربین های پیشرفته Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. نام رسمی آن "Pack Power Distribution - Local, DC" است. این یک ماژول پردازش سیگنال یا اکتساب داده نیست، بلکه یک "هاب انرژی" ضروری در کل معماری I/O توزیع شده Mark VIe است. عملکرد اصلی IS220PPDAH1A دریافت توان کنترلی 28 ولت DC از ماژول توزیع برق اصلی بالادست و توزیع ایمن، قابل اعتماد و ایمن آن به چندین ماژول پردازنده ورودی/خروجی نصب شده در همان بسته I/O محلی است. IS220PPDAH1A با ارائه قابلیتهای حفاظت از مدار انشعاب و اتصال زنجیرهای، تضمین میکند که خرابی یک ماژول ورودی/خروجی باعث از دست رفتن توان کل بسته ورودی/خروجی نمیشود و در نتیجه دسترسی و قابلیت نگهداری سیستم را به میزان قابل توجهی افزایش میدهد.
ویژگی های عملکرد محصول
توزیع توان محلی و مدولار
IS220PPDAH1A تابع توزیع توان را در هر بسته I/O محلی ادغام می کند. این بدان معناست که هر بسته ورودی/خروجی به یک واحد منبع تغذیه مستقل تبدیل میشود و دیگر به تعداد زیادی از خطوط برق جداگانه که از کابینت مرکزی کشیده میشوند تکیه نمیکند و سیمکشی در محل را به طور قابل توجهی ساده میکند.
حفاظت مدار انشعاب بحرانی
فیوز خود بازیابی PTC ویژگی اصلی ایمنی آن است. IS220PPDAH1A «جداسازی خطا» را پیادهسازی میکند: اگر یک ماژول I/O به دلیل اتصال کوتاه داخلی از کار بیفتد، تنها PTC که برق آن ماژول را تامین میکند، عمل میکند و برق ماژول را قطع میکند، در حالی که ماژولهای دیگر در همان بسته I/O و سایر بخشهای شبکه I/O به طور عادی به کار خود ادامه میدهند. این به طور قابل توجهی تحمل خطا و در دسترس بودن سیستم را بهبود می بخشد.
پشتیبانی از معماری توزیع شده انعطاف پذیر
تابع زنجیره حلقه پایه ای برای ساخت ورودی/خروجی راه دور Mark VIe است. ماژول توزیع برق اصلی JPDH در اتاق کنترل اصلی می تواند برق اولین بسته ورودی/خروجی راه دور را از طریق یک کابل تامین کند. سپس IS220PPDAH1A در این بسته ورودی/خروجی از زنجیره حلقه عبور میکند تا برق بسته ورودی/خروجی بعدی را تامین کند و به همین ترتیب، امکان پوشش آسان مسافتهای صدها متری یا حتی هزاران متری را فراهم میکند و نقاط ورودی/خروجی را در نزدیکترین مکان به تجهیزات موجود در محل مستقر میکند.
افزایش قابلیت اطمینان و نگهداری سیستم
ساده کردن سیم کشی تعداد زیادی کابل برق را کاهش می دهد و خطر خطاهای سیم کشی و نقاط خطا را کاهش می دهد.
وقتی یک بسته ورودی/خروجی برق قطع میشود، پرسنل تعمیر و نگهداری میتوانند به سرعت تشخیص دهند که آیا این خود برد PPDA، مشکلات منبع تغذیه بالادست یا یک ماژول ورودی/خروجی خاصی است که باعث میشود PTC عمل کند. با توجه به ماهیت خود بازیابی PTC، بسیاری از خطاهای اضافه جریان می توانند پس از رفع شدن به طور خودکار به حالت عادی برگردند.
طراحی غیرفعال، بسیار قابل اعتماد
به عنوان یک برد فعال و بدون نیمه هادی، میزان خرابی آن بسیار کم است و MTBF آن بسیار بالا است و به عنوان سنگ بنای عملکرد پایدار سیستم عمل می کند.
توصیه های محصول مرتبط
ماژول برق بالادست
IS200JPDHG1، Junction Power Distribution - با چگالی بالا، معمولاً در کابین کنترل اصلی نصب می شود و برق 28 ولت DC را برای چندین برد PPDA فراهم می کند.
سایر بردهای پاور همین سری
IS220PPDAH2A، برد اصلاح شده PPDA.
ماژول ورودی/خروجی دریافت برق
IS200VAICH1A، ماژول ورودی آنالوگ.
IS200VVIBH1A، ماژول ورودی لرزش.
IS200PRTDH1A، ماژول ورودی RTD.
کابینت / قفسه مطابقت
Mark VIe Local I/O Pack، Local I/O Package، برد PPDA در این کابینت نصب شده است.
