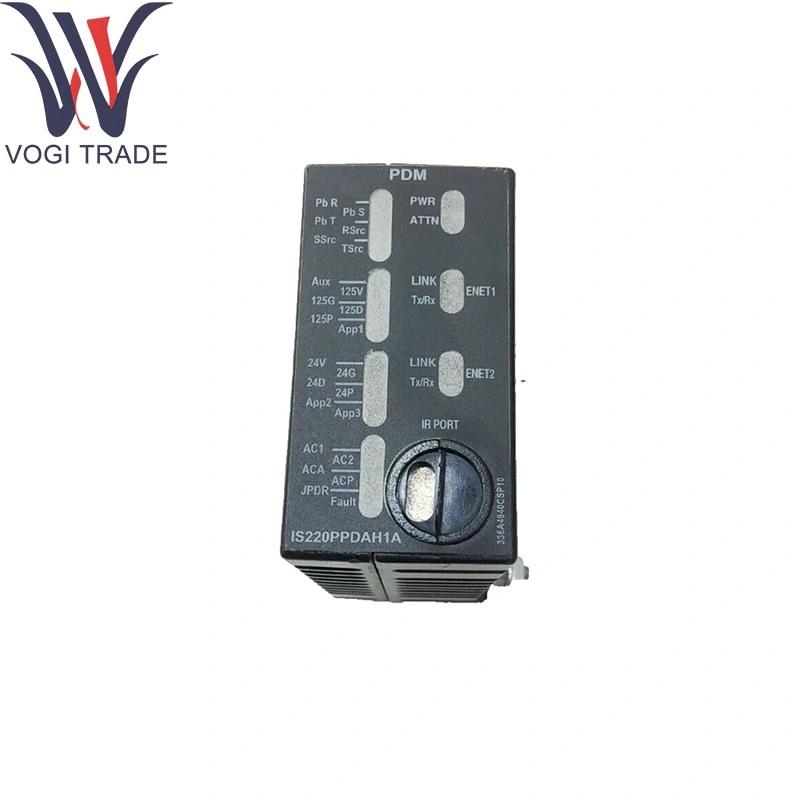

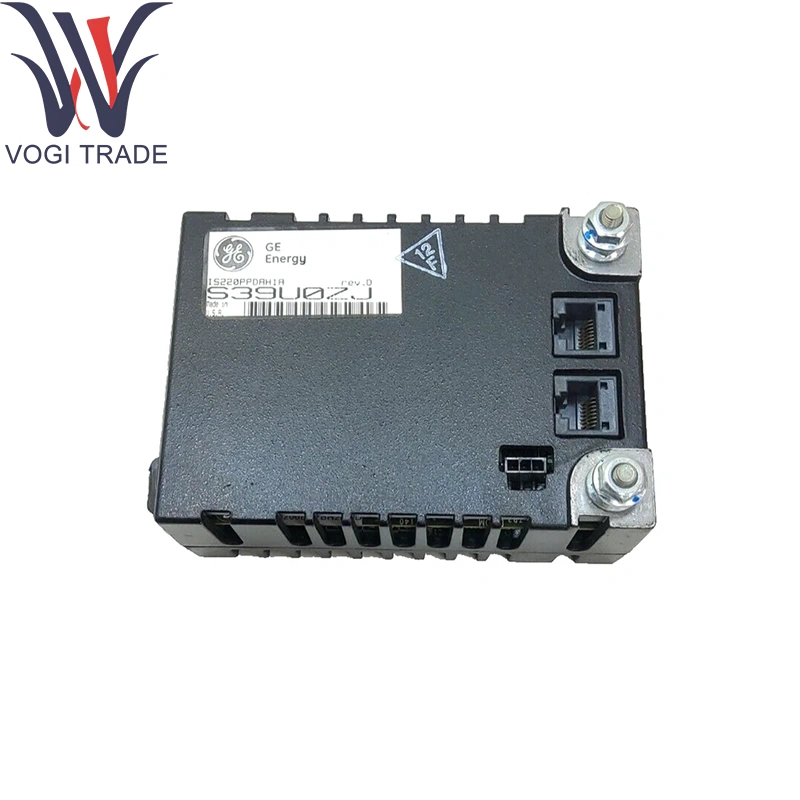

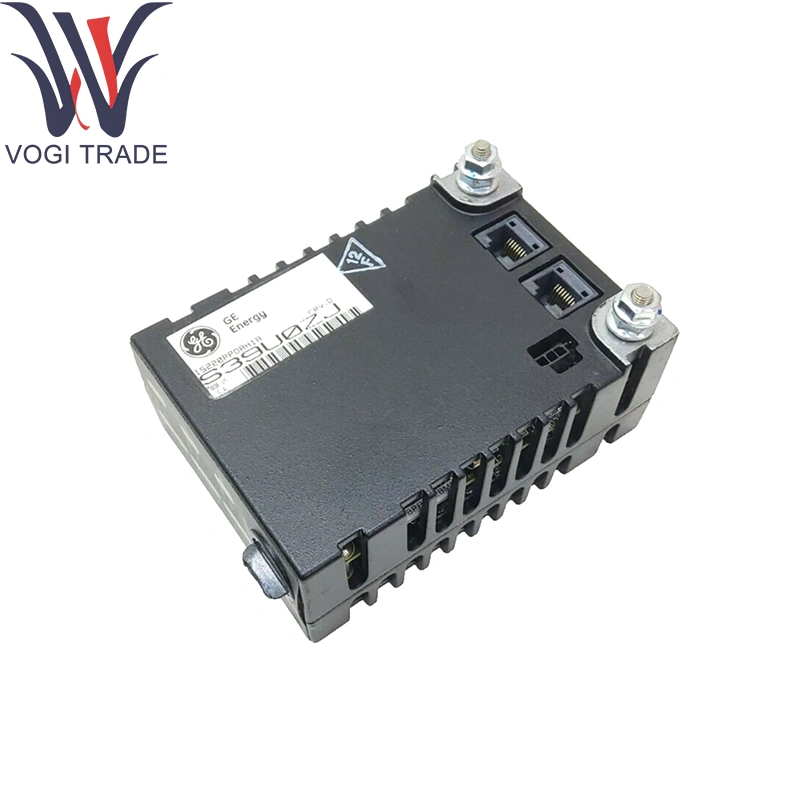

مارک: GEتوضیحات: IS220PPDAH1Aشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 19اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PPDAH1A بازخورد سیستم توزیع برق نصب شده در کابینت توزیع قدرت MARK VIE ، IS220PPDAH1A بازخورد در زمان واقعی را از شش تخته توزیع قدرت (JPDS ، JPDM ، JPDG ، سری JPDC) جمع می کند.
| ساخت |
سعادت |
| شماره مدل |
is220ppdah1a |
| شماره سفارش |
is220ppdah1a |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
188 × 86 × 56 میلی متر |
| وزن |
0.77 کیلوگرم |
پارامترهای فنی
مخفف عملکردی: PPDA (تشخیص و خرید-بسته بندی-بسته بندی-بسته بندی)
ورودی های آنالوگ: پنج کانال اختصاصی برای سیگنال های بازخورد توزیع قدرت
شاخص های LED: هشت LED وضعیت برای سلامت Board-ID و کانال
رابط های اترنت: پورت های دوتایی 10/100 پایه-T برای خروجی داده ها
کانال های بازخورد: حداکثر شش منبع PDM ، که از طریق شناسه های الکترونیکی پلاگین و بازی شناسایی شده اند
اقدامات حفاظت: فقط تشخیصی - کارکردهای سفر محافظ را انجام نمی دهد
روکش PCB: کنفورمالاتی برای مقاومت در برابر صنعتی و خطرناک
GE IS220PPDAH1A رتبه بندی های محیطی:
کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: 95 ≤ RH ، غیرقانونی
تابع محصول
GE IS220PPDAH1A بازخورد سیستم توزیع برق به طور منفعلانه سیگنال های سلامت و وضعیت را از سیستم توزیع قدرت جمع می کند و آنها را بر روی اترنت کنترل یونت می کند. پردازش پردازنده هیئت مدیره هر گروه بازخورد را با یک شناسه الکترونیکی برچسب می زند ، و اطمینان می دهد که کنترلر Mark VIE نقشه برداری دقیق و خودکار حداکثر شش منبع توزیع را بدون پیکربندی دستی دریافت می کند.
ماژول های پشتیبانی اصلی
تابلوهای PDM میزبان: JPDS ، JPDM ، JPDG ، JPDC (ماژول های توزیع قدرت 28 V DC)
حامل بسته I/O: IS42XPSCAH1B POWER/CARRIBLY مونتاژ با ارائه قدرت صفحه پشتی و Backhaul اترنت
GE IS220PPDAH1A ماژول کنترلر: CPU Mark VIE (به عنوان مثال ، IS200TPROH1C) برای جمع آوری داده ها و تشخیص
تشخیص HMI: GE Controlst ™ یا پانل های Cimplicity که سلامت توزیع قدرت را نشان می دهند
اجزای پسوند
پرش های روبان کابل: پرش های 50 پین ، کلید برای اتصالات بازخورد تخته به صفحه
سخت افزار نصب: دو براکت یک پاسدار برای نصب شاسی PCB
مجامع پشت پرده: پشت پرده های قفسه به سبک VME برای میزبانی چندین بسته I/O
کیت های LED یدکی: مجامع LED جایگزینی برای شاخص های وضعیت کانال
پشتیبانی نرم افزاری
پیکربندی و نقشه برداری: کاملاً خودکار از طریق الکترونیک Board-ID ؛ هیچ راه اندازی دستی لازم نیست
نظارت و تشخیص: داده های کانال-سلامت و ولتاژ در زمان واقعی موجود در GE Controlst ™/ToolboxST ™ و از طریق برچسب های OPC
به روزرسانی های سیستم عامل: به عنوان بخشی از نرم افزار سیستم Mark Vie تحویل داده می شود. اعمال شده از طریق ToolboxST
مستندات: به تفصیل در GEH-6721L MARK VIE MANTRIBUTION POWER DISTRIBUTION MANUAL MANUAL MANUAL MANUAL MOUREATION و GENERAL I/O
