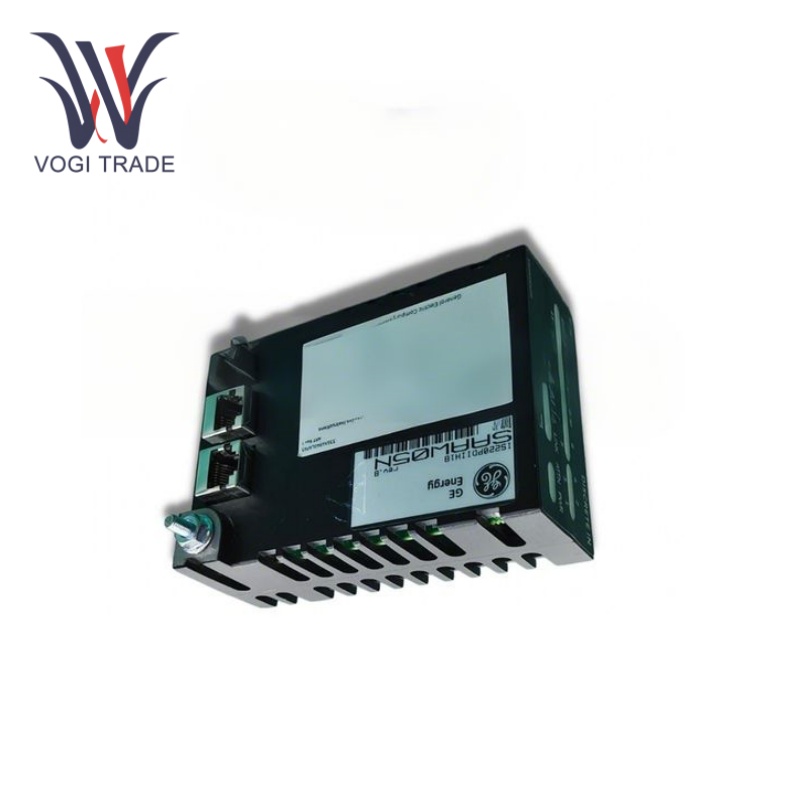

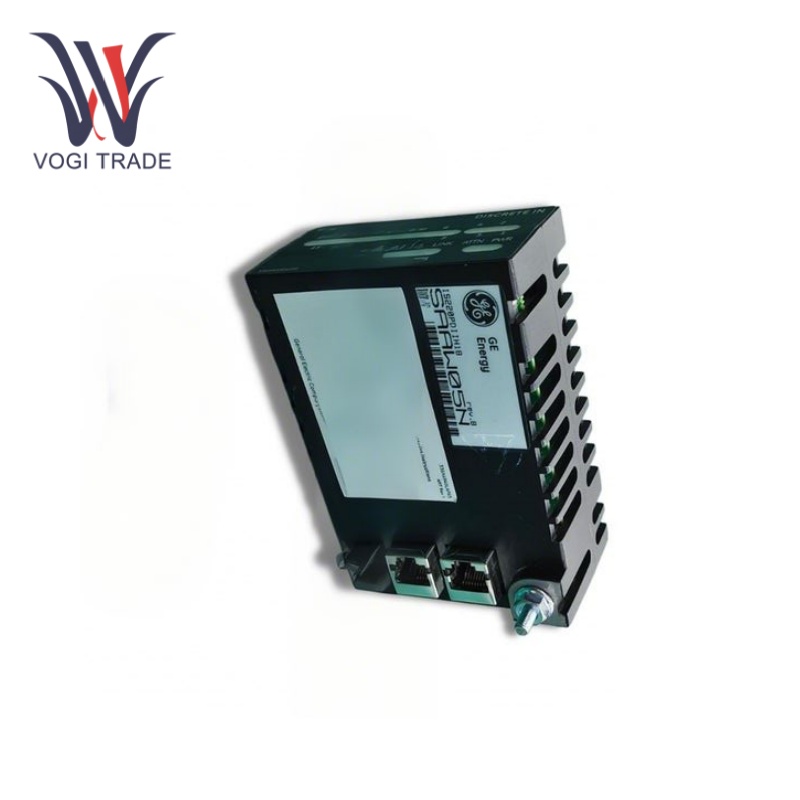

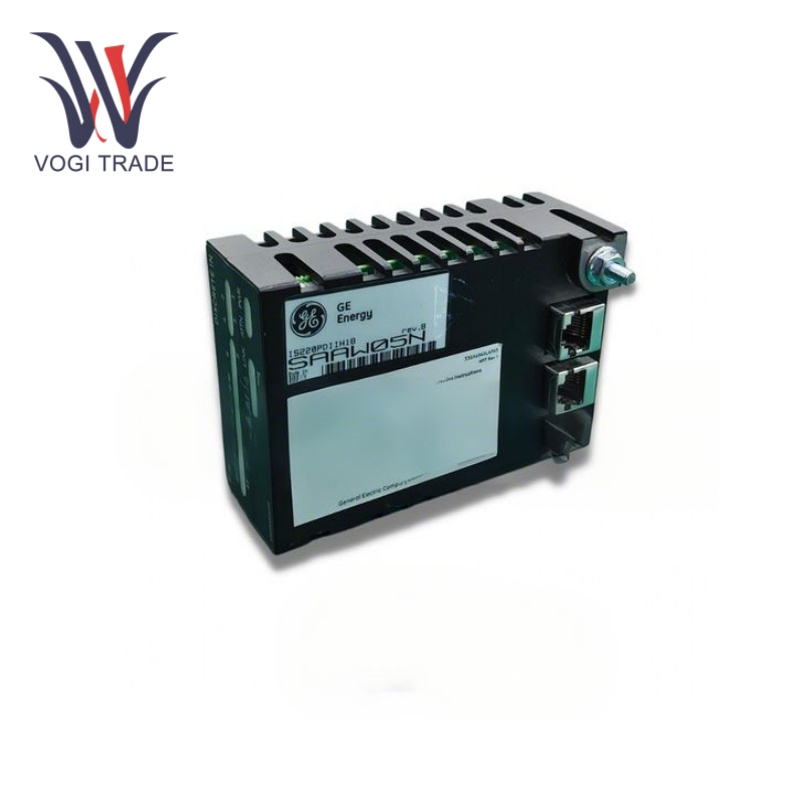

نام تجاری: GEتوضیحات: ماژول بسته ورودی-خروجی گسستهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 13مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PDIIH1A برای طیف متنوعی از کاربردها، از جمله اتوماسیون صنعتی و کنترل فرآیند، که به دلیل دوام و دقت، یک بلوک ساختمانی مهم در کنترل و نظارت بر انواع فرآیندهای صنعتی است، مناسب است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PDIIH1A |
| شماره سفارش |
IS220PDIIH1A |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 7cm x 4.5cm |
| ابعاد بسته بندی |
15 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
دمای عملیاتی:0 تا 60 درجه سانتی گراد
کانال های ورودی:24 ورودی تماس.
کانال های خروجی:12 خروجی رله
جداسازی ورودی:ایزولاسیون نوری تا 1500 ولت.
فیلتر ورودی:فیلتر سخت افزاری 4 میلی ثانیه
رد ولتاژ AC:60 ولت rms
پورت های اترنت:2 رابط اترنت RJ45.
ولتاژ ورودی:امتیاز اسمی 28.0 VDC، حداقل ولتاژ 27.4 VDC است.
ویژگی های عملکرد
پردازش و ارتباطات با سرعت بالا:GE IS220PDIIH1A می تواند به سرعت داده ها را روی داده های انتقال با همان سرعت پردازش کند. دارای چندین پورت اترنت است که امکان برقراری ارتباط سریع و قابل اعتماد با دستگاه های مختلف در سیستم کنترل را فراهم می کند و تبادل اطلاعات در زمان واقعی و اجرای دستورات کنترل را فراهم می کند.
جداسازی و فیلتر سیگنال:GE IS220PDIIH1A دارای ایزولاسیون نوری بین سیگنال های خروجی ورودی و داخل مدار داخلی است، با ولتاژ جداسازی تا 1500 ولت، به طور موثر تداخل خارجی را جدا می کند و از ماژول ها و سیستم ها در برابر نویز و نویز الکتریکی محافظت می کند. علاوه بر این، دارای یک فیلتر سخت افزاری برای فیلتر کردن نویز در فرکانس بالا و مقاومت در برابر سیگنال های تداخل در ورودی برای افزایش دقت و پایداری سیگنال است.
تعداد زیادی کانال ورودی و خروجی دیجیتال:GE IS220PDIIH1A معمولا بسیاری از کانال های ورودی و خروجی دیجیتال را فراهم می کند. کانال‌های ورودی دیجیتال قادر به دریافت سیگنال‌ها از انواع سوئیچ‌ها، حسگرها و سایر دستگاه‌های مجزا هستند و کانال‌های خروجی دیجیتال می‌توانند رله‌ها، شیرهای برقی و سایر محرک‌ها را کنترل کنند و آنها را برای کاربردهای پیچیده کنترل صنعتی مناسب می‌سازد.
عیب یابی
تشخیص سریال:عیب‌یابی تبادل ارتباطات سریال معمولاً در پورت ارتباط سریال مادون قرمز روی ماژول یا سایر رابط‌های ارتباطی برای ارتباطات سریال تشخیصی محلی موجود است. کاربر می تواند از طریق یک ابزار تشخیصی خاص به ماژول متصل شود و از پورت سریال برای برقراری ارتباط با GE IS220PDIIH1A برای به دست آوردن اطلاعات دقیق مانند وضعیت پردازنده، حافظه، کانال های ورودی و خروجی و غیره استفاده کند تا به سرعت مکان یابی و مکان یابی شود. مشکل را حل کند
مانیتورینگ و هشدار سیستم:وضعیت کار ماژول را می توان به طور مستقیم در زمان واقعی در سیستم کنترل کرد. هنگامی که خطا و خطا تشخیص داده شد، سیستم می تواند اطلاعات هشدار مربوطه و گزارش تشخیصی را تولید کند و سپس اپراتور را از طریق رابط انسان و ماشین (HMI) یا راه های دیگر مطلع کند تا اپراتور بتواند اقدامات لازم را برای رسیدگی به موقع خطا انجام دهد.
فیلدهای کاربردی
صنعت تولید برق:GE IS220PDIIH1A در سیستم های کنترل گاز، بخار و توربین بادی صنعت تولید برق مانند سیستم کنترل توربین توزیع شده سری Mark VIe استفاده می شود. ورودی و خروجی دیجیتال انواع مختلفی از سنسورها و سوئیچ‌ها را در توربین، از جمله وضعیت روشن/خاموش شیرها، وضعیت کارکرد پمپ‌ها و سیگنال‌های هشدار از چندین دستگاه حفاظتی، به‌دقت دریافت می‌کند. اطلاعات وضعیت توربین، و به طور موثر تضمین عملکرد ایمن توربین.
اتوماسیون صنعتی:این برای خطوط تولید اتوماسیون صنعتی مانند صنایع شیمیایی، دارویی، مواد غذایی و آشامیدنی و سایر صنایع استفاده می شود، همچنین می تواند از ماژول برای اتصال دستگاه های مختلف گسسته مانند سوئیچ مجاورت، سوئیچ محدود، شیر برقی و غیره استفاده کند تا متوجه شود نظارت و کنترل فرآیند تولید مانند نظارت بر وضعیت باز و بسته شدن تسمه نقاله، وضعیت عملکرد بازوی رباتیک و وضعیت پر شدن دستگاه بسته بندی و کنترل شروع و توقف تجهیزات و تغییر جریان فرآیند.
سیستم های HVAC:GE IS220PDIIH1A می تواند برای نظارت بر وضعیت کار تمام اجزای مجزا در سیستم های گرمایش، تهویه و تهویه مطبوع، از جمله وضعیت عملکرد فن ها، پمپ ها و کمپرسورها، و وضعیت باز و بسته شدن دمپرها و شیرها استفاده شود. پس از به دست آوردن سیگنال های ورودی و خروجی دیجیتال و پردازش، می تواند با صرفه جویی مداوم در انرژی و استفاده راحت، عملکرد را تغییر دهد.
