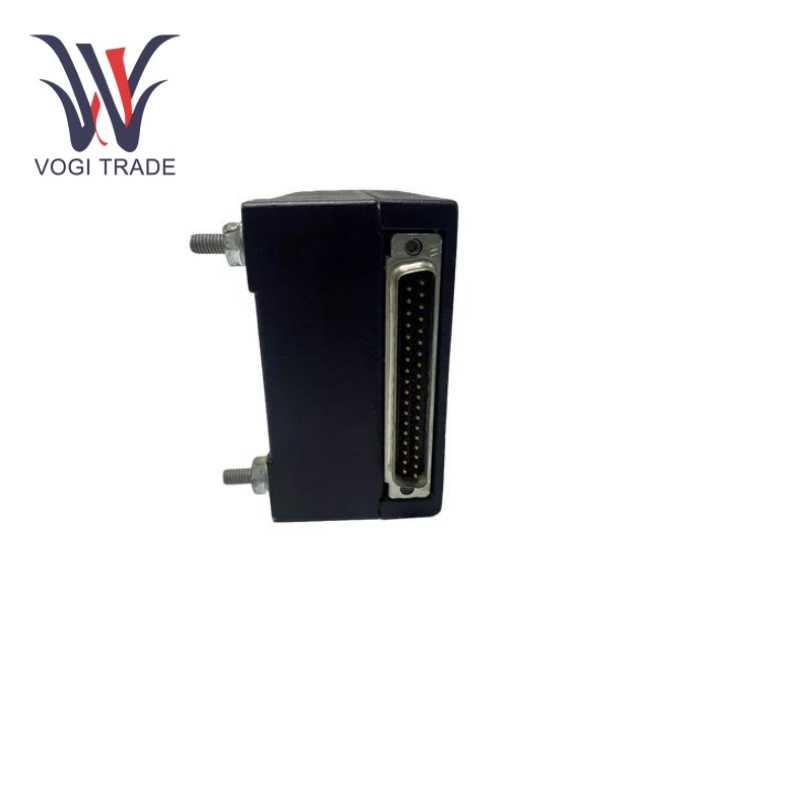

نام تجاری: GEتوضیحات: 24 تماس گسسته در ماژول بسته I/Oوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PDIAH1A انتقال داده قابل اعتماد و سریع بین توربین و سیستم کنترل را ارائه می دهد و سیگنال های ورودی و خروجی مختلف را مدیریت می کند و عملکرد بهینه را تضمین می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PDIAH1A |
| شماره سفارش |
IS220PDIAH1A |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 7cm x 4.5cm |
| ابعاد بسته بندی |
15 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامتر فنی
تعداد کانال های ورودی:24 کانال ورودی ولتاژ تماس خشک.
جداسازی ورودی:ایزولاسیون نوری تا 1500 ولت در تمامی ورودی ها.
فیلتر ورودی:فیلتر سخت افزاری 4 میلی ثانیه
رد ولتاژ AC:60 ولت rms در 60 هرتز در تحریک 125 ولت DC.
ولتاژ ورودی:امتیاز اسمی 28.0 VDC، حداقل ولتاژ 27.4 VDC است.
دمای عملیاتی:-30 تا 65 درجه سانتی گراد
پورت های اترنت:2 رابط اترنت RJ45.
ویژگی های عملکردی
تنوع در پیکربندی:GE IS220PDIAH1A انواع مختلفی از بردهای ترمینال ورودی تماس گسسته مانند بردهای TBCI، بردهای TICI و تخته‌های STCI را می‌پذیرد و به کاربران درجه بالاتری از انعطاف‌پذیری و انتخاب در پیکربندی را با توجه به الزامات برنامه خاص ارائه می‌دهد.
نصب و راه اندازی آسان:نصب GE IS220PDIAH1A آسان است و جدول تناوبی را به طور منطقی پیاده سازی می کند. با تثبیت مکانیکی راحت و قابل اعتماد، می توان آن را به راحتی نصب کرد و به کانکتورهای برد ترمینال مربوطه وصل کرد. کانکتور ورودی برق با مدار راه اندازی نرم می تواند جریان هجومی را محدود کرده و تأثیر آن را بر منبع تغذیه در هنگام راه اندازی کاهش دهد.
جداسازی و فیلتر ورودی:ایزولاسیون نوری 1500 ولت در تمام ورودی ها. ایزوله از تداخل و آسیب داخلی جلوگیری می کند. فیلتر سخت افزاری داخلی با زمان فیلتر 4 میلی ثانیه می تواند نویز و سیگنال تداخل فرکانس بالا را در ورودی فیلتر کند تا دقت و ثبات سیگنال ورودی را بهبود بخشد.
عیب یابی
مانیتورینگ و هشدار سیستم:به طور کلی عملکرد نظارت و هشدار سیستم عالی در سیستم کنترل توربین توزیع سری GE Mark VIe دارد. این قابلیت نظارت بر وضعیت GE IS220PDIAH1A در عملیات را دارد. هنگامی که یک خطا رخ می دهد، سیستم می تواند پیام هشدار و گزارش تشخیصی مربوطه را صادر کند و از طریق HMI یا وسایل دیگر به اپراتور اعلان بدهد تا اپراتور بتواند اقدامات به موقع را برای رسیدگی به خطا انجام دهد.
تشخیص ارتباطات سریال:پورت ارتباطی سریال مادون قرمز، ارتباطات سریال تشخیصی محلی کاربر را قادر می سازد. کاربران از طریق ابزار تشخیصی اختصاصی به ماژول متصل می شوند و ماژول با استفاده از پورت سریال برای به دست آوردن اطلاعات تشخیصی غنی مانند پردازنده، حافظه، وضعیت کانال ورودی و غیره مورد بررسی قرار می گیرد که به مکان یابی سریع و حل مشکل کمک می کند.
فیلدهای کاربردی
صنعت تولید برق:GE IS220PDIAH1A به طور گسترده در سیستم های کنترل توربین گاز، بخار و بادی در صنعت تولید برق، مانند سیستم کنترل توربین توزیع شده سری Mark VIe استفاده می شود. این می تواند اطلاعات و پردازش هر نقطه سوئیچ را به حسگرهای مختلف در توربین به طور دقیق جمع آوری کند، وضعیت روشن و خاموش شدن سوپاپ ها، وضعیت کارکرد پمپ ها و سیگنال های آلارم دستگاه های حفاظتی مختلف و غیره را به دقت منعکس کند و از ایمن بودن اطمینان حاصل کند. و عملکرد پایدار توربین.
اتوماسیون صنعتی:در خطوط تولید اتوماسیون صنعتی مانند صنایع شیمیایی، دارویی، مواد غذایی و آشامیدنی و سایر صنایع، می توان از GE IS220PDIAH1A برای اتصال دستگاه های مختلف گسسته مانند سوئیچ محدود کننده سوئیچ مجاورت و شیر برقی برای تحقق نظارت و کنترل فرآیند تولید استفاده کرد. به عنوان مثال، می تواند باز و بسته شدن تسمه نقاله، عملکرد بازوی رباتیک و وضعیت پر شدن دستگاه بسته بندی و همچنین شروع و توقف تجهیزات و تغییر جریان فرآیند را کنترل و کنترل کند.
سیستم های HVAC:GE IS220PDIAH1A می‌تواند در سیستم‌های گرمایش، تهویه و تهویه مطبوع برای نظارت بر وضعیت انواع اجزای مجزا، از جمله وضعیت کارکرد فن‌ها، پمپ‌ها و کمپرسورها، و وضعیت باز و بسته شدن دمپرها و شیرها استفاده شود. با دسترسی و پردازش این سیگنال های ورودی گسسته، سیستم می تواند وضعیت محیط را تشخیص دهد تا حالت عملیاتی تاسیسات HVAC را به طور مناسب و به موقع تنظیم کند تا صرفه جویی در انرژی و راحتی را درک کند.
