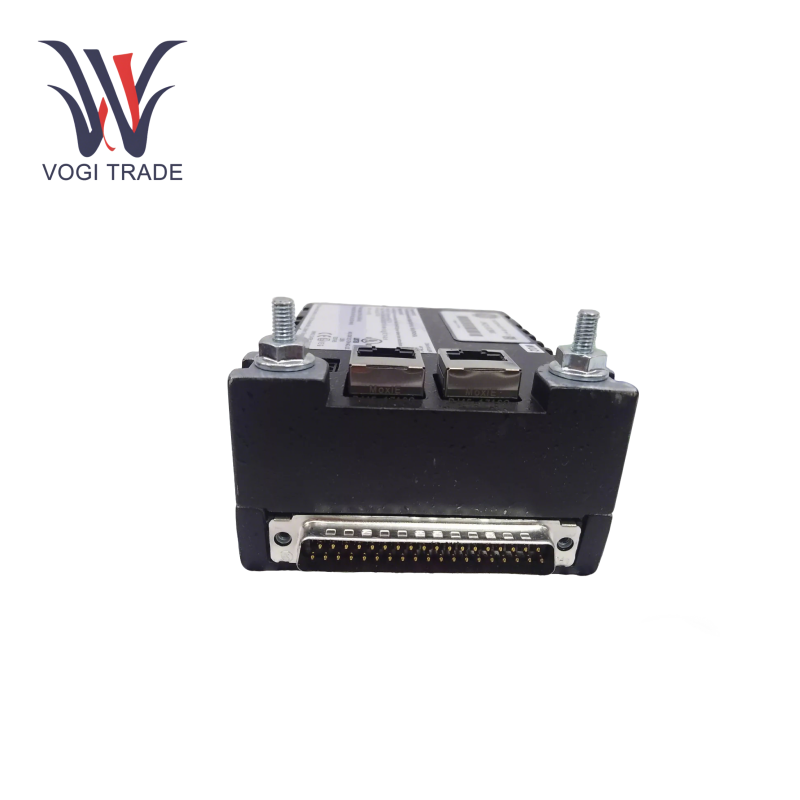

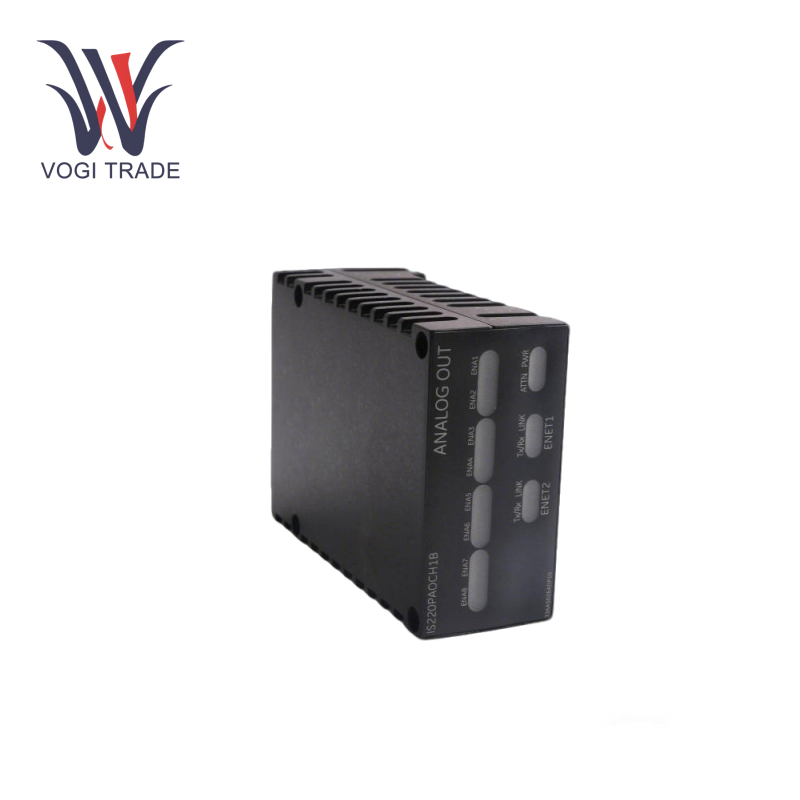

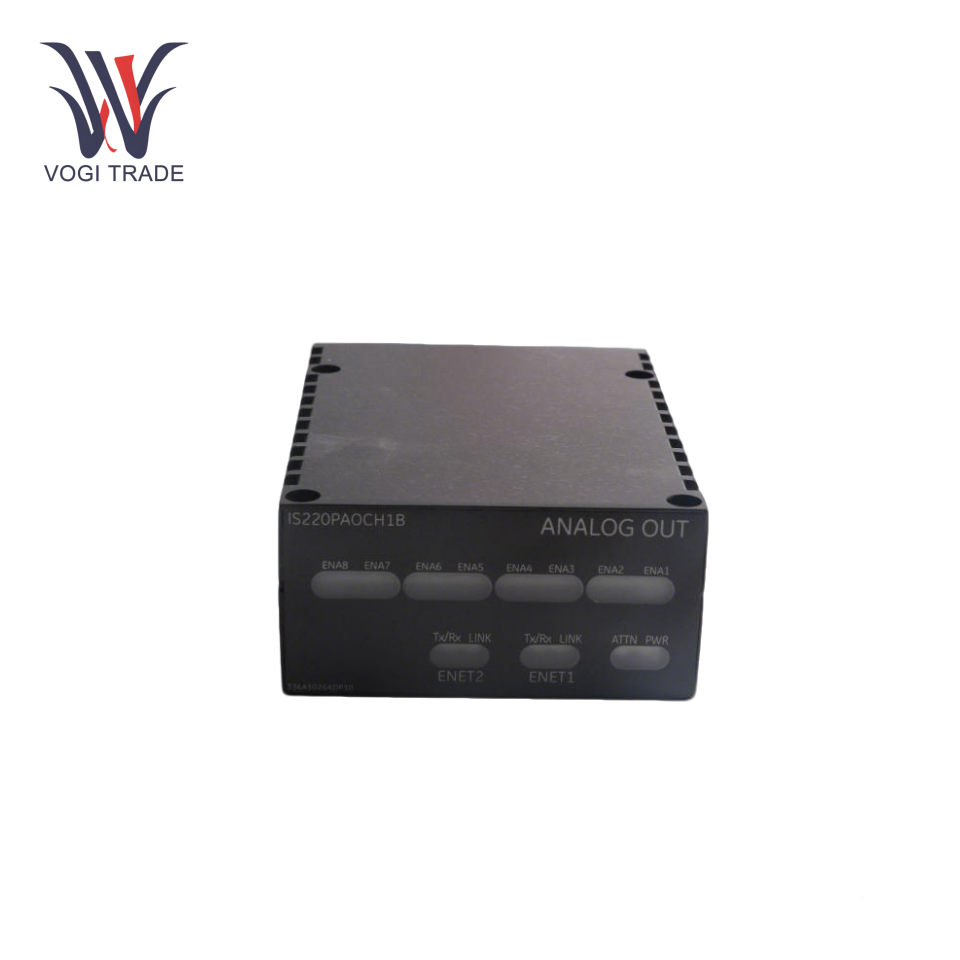

مارک: GEتوضیحات: ماژول خروجی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PAOCH1B یک ماژول خروجی آنالوگ 6 کانال است که برای سیستم های کنترل GE Mark Vie طراحی شده است. این دستورات دیجیتال را به سیگنال های دقیق خروجی آنالوگ تبدیل می کند و کنترل دقیق فرآیندهای صنعتی را قادر می سازد.
| ساخت |
سعادت |
| شماره مدل |
IS220Paoch1b |
| شماره سفارش |
IS220Paoch1b |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
12.2cm*8.2cm*6cm |
| ابعاد بسته بندی |
15cm*11cm*8cm |
| وزن |
0.4 کیلوگرم |
پارامترهای عملیاتی
منبع تغذیه:منبع تغذیه 28V DC.
ولتاژ عملیاتی:0-30 ولت DC
تعداد کانال ها: 6
نوع خروجی:قیاسی
جریان فعلی:1a در هر کانال
پروتکل ارتباطی:modbus rtu
مصرف برق:5.3 W
دمای عملیاتی:-20 درجه سانتیگراد تا +60 درجه سانتیگراد
دمای ذخیره سازی:-40 درجه سانتیگراد تا +85 درجه سانتیگراد
رسیدگی به سیگنال ورودی/خروجی:هر نقطه در ماژول می تواند 2 سیم از 3.0 میلی متر مربع را بپذیرد
ویژگی های محصول
پردازش سیگنال آنالوگ و دیجیتال:GE IS220PAOCH1B پردازش سیگنال های آنالوگ و دیجیتال از دستگاه های میدانی را برای دستیابی و کنترل دقیق داده ها تسهیل می کند.
ارتباط داده ها:GE IS220PAOCH1B تعامل بین سیستم کنترل و دستگاه های میدانی را از طریق اترنت یا سیستم های ارتباطی اساسی امکان پذیر می کند.
پشتیبانی از افزونگی:GE IS220Paoch1b ساخته شده برای کار با تنظیمات اضافی برای سیستم های HA
تشخیص: ویژگی های تشخیصی تخصصی برای نظارت بر سلامت سیستم و تشخیص گسل ها.
خروجی سیگنال آنالوگ:مهمترین عملکرد GE IS220PAOCH1B این است که سیگنال های آنالوگ را خروجی می کند. این با موفقیت داده های ذخیره شده را به صورت آنالوگ که می تواند به درستی توسط ماشین آلات تفسیر شود ، به معادل مربوطه تبدیل می کند.
ارتباطات شبکه کنترل:به طور مستقیم در یونی ، اختصاصی ، دوبلکس کامل ، به پروتکل نقطه. همچنین تبادل داده ها را با اجزای سیستم I/O و پردازنده اصلی امکان پذیر می کند.
نصب
نصب:GE IS220PAOCH1B به طور معمول بر روی یک ریلی DIN در یک کابینت کنترل نصب می شود. از فاصله مناسب برای تهویه و دسترسی اطمینان حاصل کنید.
منبع تغذیه:تأیید کنید که منبع تغذیه پایدار 24 ولت DC به ماژول داده می شود. برای جلوگیری از آسیب ، قطبیت را بررسی کنید.
زمینی:برای جلوگیری از تداخل الکتریکی و حفظ ایمنی ، اطمینان حاصل کنید که ماژول و هر دنده مرتبط به درستی پایه گذاری شده اند.
پیکربندی:نرم افزار GE ToolboxST برای پیکربندی ماژول و درج آن در سیستم کنترل است.
دامنه کاربرد
تولید برق:گیاهان هیدروالکتریک ، توربین های گازی ، توربین های بخار.
انرژی:نظارت بر خطوط لوله ، مدیریت کمپرسور و امکانات دریایی.
اتوماسیون صنعتی:کنترل فرآیند ، تولید و کار با مواد.
تجدید پذیر:کنترل کننده های توربین بادی و سیستم های تولید خورشیدی.
عیب یابی
بدون قدرت:بررسی کنید که منبع تغذیه به درستی وصل شده و قدرت 24 ولت DC وجود دارد. اطمینان حاصل کنید که فیوز یا قطع کننده مدار که در آن یخچال وصل شده است دمیده نمی شود.
بازرسی برای عدم موفقیت ارتباطات:اجزای فیزیکی کابل ها و اتصالات اترنت را برای آسیب های احتمالی بررسی کنید. تأیید کنید که آدرس IP و پیکربندی شبکه صحیح است.
نقص کانال I/O:سیم کشی بین دستگاه های فیلد را بررسی کنید. پایانه ها را برای شل شدن یا خوردگی بازرسی کنید.
ماژول شناسایی نشده است:مجدداً ماژول را در شکاف خود قرار دهید. از نرم افزار GE ToolboxST برای چشمک زدن به روزرسانی های سیستم عامل استفاده می شود.
گرمای بیش از حد:ماژول مناسب را به دنبال دمای محیط بیش از حد ارائه دهید.
هشدارهای تشخیصی:از ابزارهای تشخیصی جعبه ابزار برای شناسایی کدهای گسل خاص و انجام اقدامات اصلاحی استفاده کنید.
