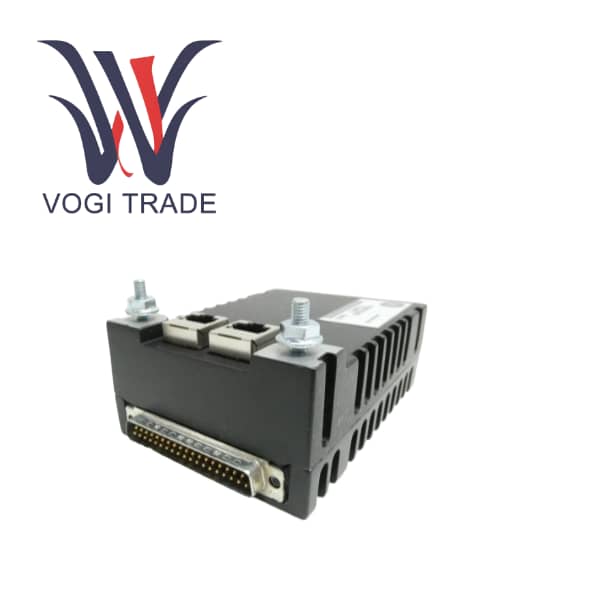

GE IS220PAICH2B

بررسی اجمالی محصول

IS220PAICH2B یک برد پردازشگر ورودی/خروجی تک اسلات بر اساس معماری CPCI است. به عنوان جزء اصلی سیستم ورودی/خروجی توزیع شده Mark VIe، مسئول اتصال کنترلر با دستگاه های آنالوگ در محل است.

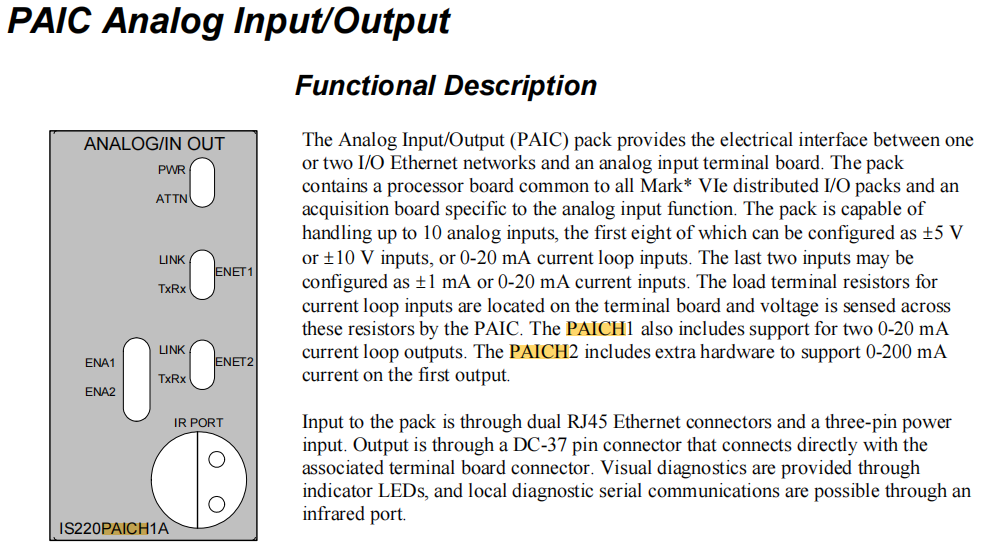

PAIC یک برد هیبریدی است که می تواند 10 کانال ورودی آنالوگ و 2 کانال خروجی آنالوگ را مدیریت کند. از طریق اترنت با کنترل کننده ارتباط برقرار می کند و امکان جمع آوری، پردازش سیگنال های در محل و خروجی دستورالعمل های کنترل را فراهم می کند.

PAIC به عنوان پل اتصال شبکه کنترل سطح بالا و تجهیزات سطح پایین در محل عمل می کند و از معماری های کنترل سیمپلکس، دوگانه و TMR پشتیبانی می کند.

ویژگی های عملکرد محصول

ارتباط اضافی پورت شبکه دوگانه

IS220PAICH2B به دو درگاه اترنت 10/100Base-T مستقل ENET1 و ENET2 مجهز شده است. از اتصالات کابل شبکه دوگانه پشتیبانی می کند. هنگامی که یک شبکه از کار می افتد، شبکه دیگر می تواند به طور یکپارچه کنترل را به دست گیرد تا از تداوم سیگنال های کنترل اطمینان حاصل کند.

پردازش سیگنال با دقت بالا

مبدل داخلی 16 بیتی آنالوگ به دیجیتال و مبدل دیجیتال به آنالوگ 14 بیتی وضوح بسیار بالایی را ارائه می دهد و امکان ثبت تغییرات دقیقه در سیگنال های محل را فراهم می کند.

دیده بان سخت افزار و خود تشخیصی

تایمر نگهبان سخت‌افزار داخلی، همراه با خودآزمایی روشن و نظارت بر عملکرد مداوم، می‌تواند به سرعت عیوب سخت‌افزاری را شناسایی کرده و آلارم‌ها را راه‌اندازی کند.

تطبیق شناسه الکترونیکی

تراشه شناسه الکترونیکی داخلی به طور خودکار سازگاری نسخه سخت افزاری با برد ترمینال را پس از روشن شدن می خواند و تأیید می کند و از خطاهای کنترلی ناشی از نرم افزار و سخت افزار ناسازگار جلوگیری می کند.

تشخیص توقف کمپرسور

سفت‌افزار شامل یک الگوریتم اختصاصی است که 4 کانال ورودی آنالوگ اول را برای تعیین اینکه آیا کمپرسور در زمان واقعی از کار افتاده است و می‌تواند مستقیماً محافظت از سفر را فعال کند، نظارت می‌کند.

پشتیبانی Hot Swap

پشتیبانی از جایگزینی آنلاین در صورت عدم برق رسانی به سیستم، کارت برد را می توان مستقیماً از برق جدا کرد و به برق وصل کرد که به میزان زیادی تعمیر و نگهداری و رسیدگی به خطا را تسهیل می کند.

تکامل محصول و توسعه فناوری

از Mark VI تا Mark VIe

سلف PAIC کارت برد VAIC در سیستم Mark VI بود. بزرگترین جهش فناوری در رابط ارتباطی بود. VAIC از گذرگاه VME استفاده کرد، در حالی که PAIC به اترنت تغییر کرد. این PAIC را قادر می‌سازد تا مسافت انتقال طولانی‌تری داشته باشد و توان داده بالاتری داشته باشد.

معماری تغییر می کند

PAIC معماری استاندارد صنعتی CPCI را اتخاذ کرد که در مقایسه با گذرگاه VME، مقاومت در برابر ضربه و ویژگی‌های مدولار بهتری دارد.

روندهای آینده

اگرچه جنرال الکتریک در حال حاضر پلتفرم Mark VIeS را تبلیغ می کند، PAIC، به عنوان کارت اصلی برد I/O برای Mark VIe، هنوز در مرحله بلوغ و پایداری است و به طور گسترده در واحدهای عملیاتی در سراسر جهان استفاده می شود.

سازگاری جایگزین

جایگزین های مستقیم

نسخه ارتقا یافته یا کاهش یافته همان سری IS220PAICH2B، تا زمانی که به درستی در ToolboxST پیکربندی شده باشد، معمولاً همان اندازه فیزیکی و تعریف رابط را حفظ می کند.

موارد غیر جایگزین

قطعات را نمی توان مستقیماً با کارت های برد I/O سیستم های Mark V یا Mark VI جایگزین کرد زیرا معماری باس و پروتکل ارتباطی کاملاً متفاوت است.

الزامات سازگاری

این مورد باید همراه با برد ترمینال آنالوگ IS200TBAIH1C استفاده شود.
