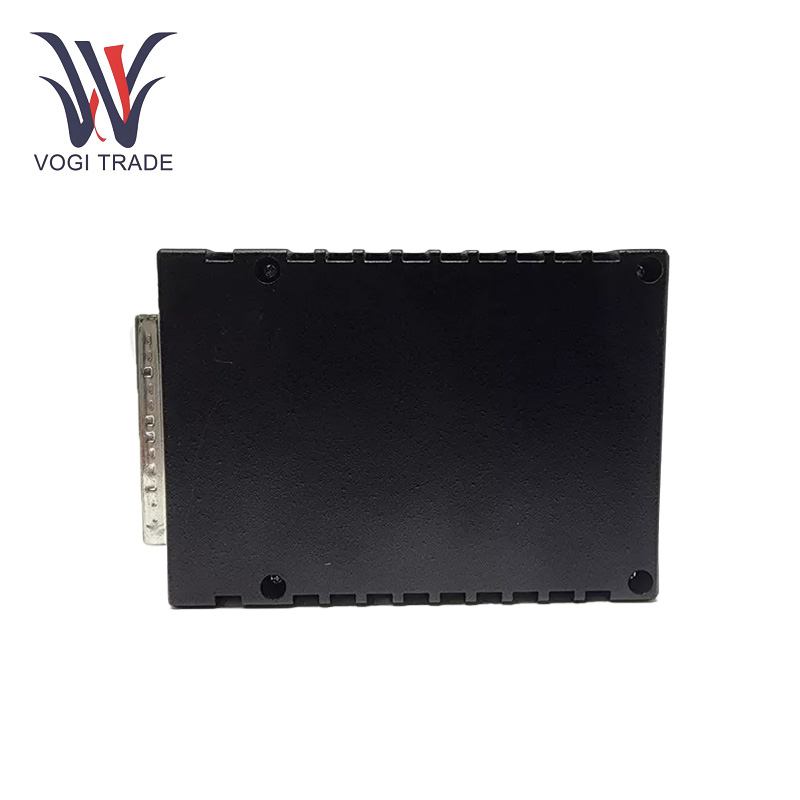

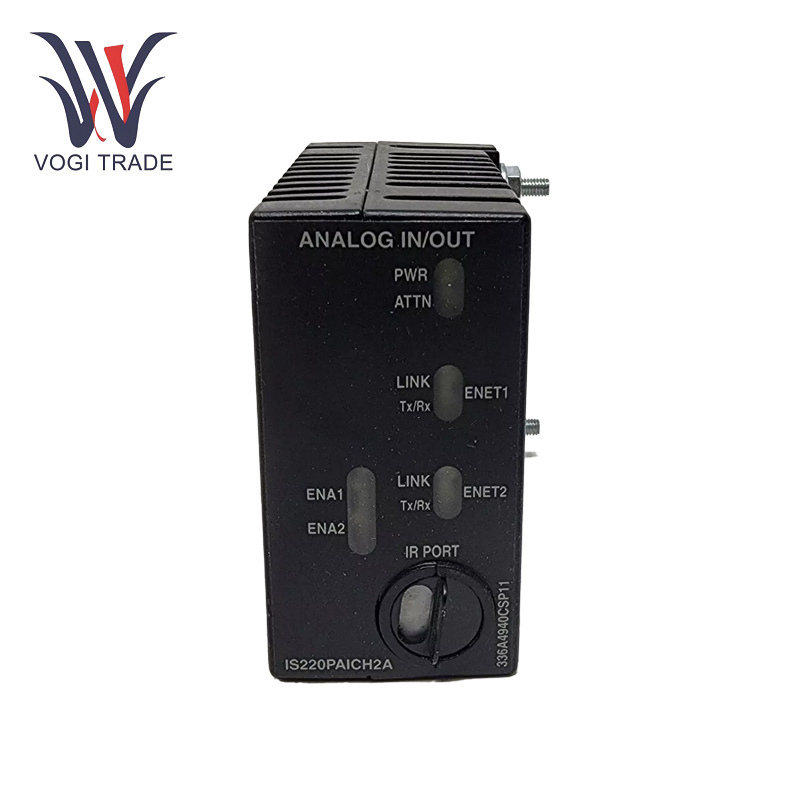

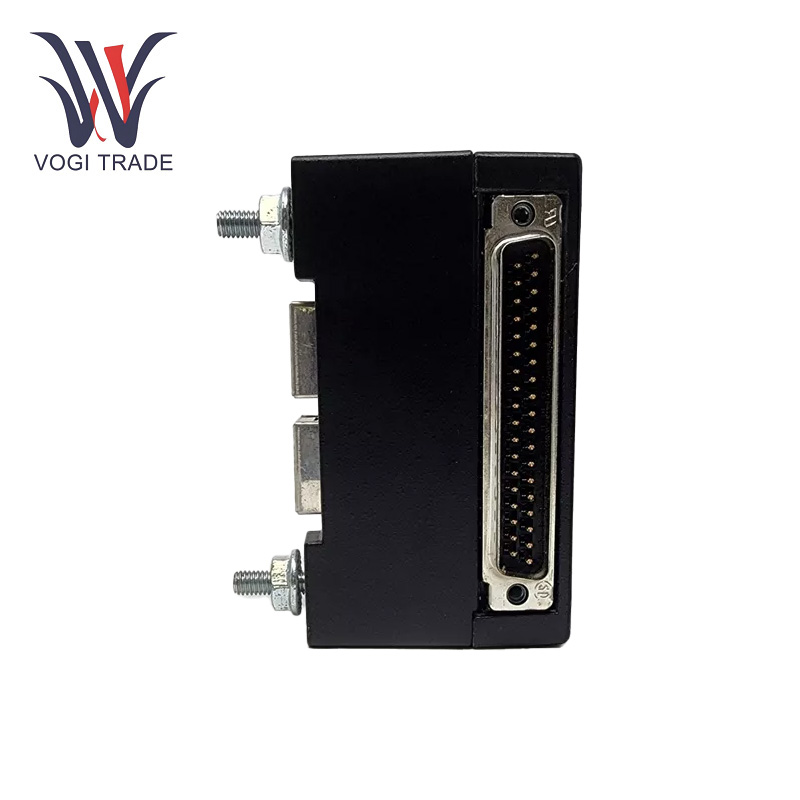

مارک: GEتوضیحات: ماژول آنالوگ I/Oشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 17اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PAICH2A یک ماژول ورودی/خروجی آنالوگ است که در سیستم های کنترل General Mark VIE مورد استفاده قرار می گیرد ، که برای نظارت دقیق و کنترل دستگاه های میدانی در کاربردهای صنعتی طراحی شده است. این وضوح 12 بیتی برای پردازش دقیق سیگنال دارد.
| ساخت |
سعادت |
| شماره مدل |
is220paich2a |
| شماره سفارش |
is220paich2a |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
25cm*25cm*10cm |
| ابعاد بسته بندی |
27cm*27cm*12cm |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
ولتاژ عرضه اسمی:24 VDC (جریان مستقیم)
دامنه ولتاژ عملیاتی:20 VDC تا 30 VDC برای اطمینان از عملکرد پایدار
مصرف برق:تقریباً 5W
ورودی ولتاژ:از محدوده ولتاژ DC 0-10 ولت پشتیبانی می کند.
ورودی فعلی:سیگنال ها را در محدوده 4-20mA می پذیرد.
وضوح:این ماژول وضوح 12 بیتی را برای هر دو ولتاژ و ورودی جریان فراهم می کند.
محدوده ورودی:0-10 ولت برای ورودی ولتاژ و 4-20mA برای ورودی فعلی
خروجی ولتاژ:به طور معمول در محدوده DC 0-10 ولت عمل می کند و برای کنترل دستگاه هایی مانند محرک استفاده می شود.
خروجی فعلی:از خروجی 4-20mA برای کنترل فرآیندها پشتیبانی می کند.
وضوح خروجی:وضوح 12 بیتی برای هر دو ولتاژ و جریان جریان.
بار خروجی: برای خروجی جریان 4-20mA ، ماژول می تواند بارهای تا 500 اهم را هدایت کند.
ویژگی های محصول
قیاسیورودی و خروجی:GE IS220PAICH2A به گونه ای طراحی شده است که هم ورودی و خروجی آنالوگ را ارائه می دهد و آن را برای برنامه های مختلف کنترل همه کاره می کند.
محافظت از Ingress:قسمت IP20 ، در برابر گرد و غبار ، که قطر آن بیشتر از 12 میلی متر است ، محافظت می کند و در برابر ورود آب محافظت نمی کند. این بدان معناست که نصب این موارد در یک محیط محافظت شده ، معمولاً یک صفحه کنترل یا کابینت.
انزوا:ماژول به صورت الکتریکی کانال های ورودی و خروجی را جدا می کند و به دستگاه های متصل به آن اجازه می دهد تا در برابر تداخل الکتریکی و حلقه های زمینی محافظت شوند.
محافظت از ولتاژ:این امر با تنظیم ولتاژ تأمین برای ماندن در یک محدوده قابل قبول و جلوگیری از افزایش مضر ولتاژ و سطح فعلی در سیستم حاصل می شود.
پروتکل های ارتباطات:GE IS220PAICH2A با استفاده از اترنت/IP یا سایر پروتکل های صنعتی بسته به نحوه پیکربندی سیستم خاص شما ، در Mark Vie ادغام می شود.
ارتباطات اتوبوس:این ماژول دارای یک اتوبوس ارتباطی برای ارتباط با سیستم کنترل بزرگتر است که به آن امکان ارسال و دریافت سیگنال از سایر قسمت های سیستم را می دهد.
ویژگی های LED های تشخیصی داخلی:این طرح عملکرد و قابلیت های تشخیصی آن را بهبود می بخشد.
مقاومت در برابر لرزش:این ماژول قادر به مقاومت در برابر سطح لرزش 1G مشترک است ، که معمولاً برای نیروگاه ها ، کارخانه ها و سایر محیط های لرزش مکانیکی مهم است.
نصب
قفسه یا پانل تفچیز:ماژول GE IS220PAICH2A معمولاً 19 اینچ یا کنترل پنل نصب شده است. برای محافظت در برابر لرزش/شوک مکانیکی ، ماژول را ایمن سوار کنید ، که می تواند بر عملکرد تأثیر بگذارد. فضای کافی را در اطراف ماژول برای جریان هوا بگذارید تا بیش از حد گرم نشود.
اتصالات قدرت: منبع تغذیه 24 VDC را به پایانه های ورودی صحیح برق وصل کنید. تأیید کنید که منبع تغذیه پایدار است و در زیر محدوده ولتاژ 20-30 VDC توصیه شده آن نیست تا مشکلات موجود در منبع تغذیه را رد کند.
ورودی ها و خروجی های آنالوگ سیم کشی:برای سیگنال های ورودی آنالوگ ، خروجی دستگاه فیلد به پایانه های ورودی GE IS220PAICH2A.FOR سیگنال های خروجی آنالوگ اتصال پایانه های خروجی را به دستگاه های مناسب وصل می کند.
آزمایش:تست های متنوعی وجود دارد که می توانند پس از سیم کشی و پیکربندی انجام شوند تا تأیید کنند که اتصالات به درستی کار می کنند.
دامنه کاربرد
Pنسل اوور:GE IS220PAICH2A برای کنترل سیگنال های آنالوگ به دستگاه هایی مانند سنسورهای فشار ، سنسورهای دما و کنتورهای جریان ، که بخش هایی از نیروگاه ها و سیستم های توربین هستند ، استفاده می شود.
نفت و گاز:به طور خاص برای نظارت و کنترل ابزارهایی مانند محرک های دریچه ، تنظیم کننده فشار و کنتورهای جریان در بخش نفت و گاز طراحی شده است.
آب آب:ادغام شده در گیاهان درمانی ، سنسورها و محرک ها برای کنترل سطح آب ، فشارها و دوزهای شیمیایی استفاده می شود.
