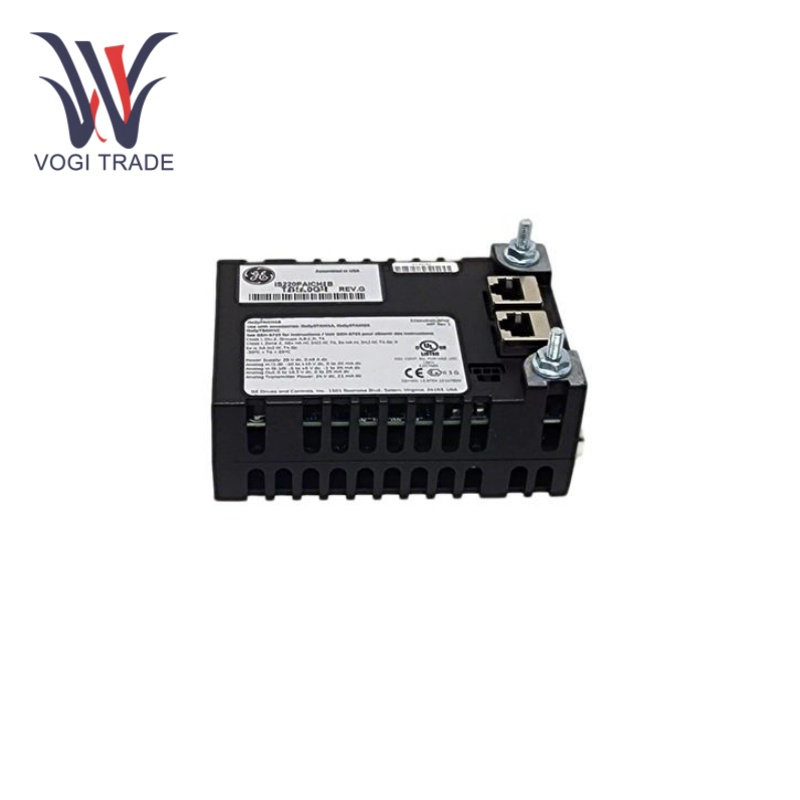

نام تجاری: GEتوضیحات: ماژول ورودی/خروجی آنالوگوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS220PAICH1B داده‌های اندازه‌گیری سیگنال‌های آنالوگ را از سیستم‌های سنسور صنعتی سنتی مانند دما، فشار و جریان سنج به‌طور دقیق به دست می‌آورد و سپس آنها را به داده‌های دیجیتالی تبدیل می‌کند که می‌تواند توسط CPU سیستم پردازش شود.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS220PAICH1B |
| شماره سفارش |
IS220PAICH1B |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13.3cm x 7.08cm x 3.93cm |
| ابعاد بسته بندی |
15 × 9 × 6 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامتر فنی
تعداد ورودی ها: 10.
محدوده ولتاژ ورودی:1-5 ولت DC
وضوح مبدل ورودی:مبدل 16 بیتی آنالوگ به دیجیتال.
محدوده جریان خروجی:0-20 میلی آمپر
زمان اسکن:اسکن معمولی 5 میلی ثانیه (200 هرتز) است.
منبع تغذیه:24 ولت DC.
مصرف برق:5.3 وات
دمای عملیاتی:-40 درجه سانتیگراد تا +70 درجه سانتیگراد.
دمای ذخیره سازی:-40 درجه سانتیگراد تا +85 درجه سانتیگراد.
رطوبت:10% تا 95% (غیر متراکم).
ویژگی های عملکردی
تبدیل با وضوح بالا:مبدل ورودی GE IS220PAICH1B دارای رزولوشن 16 بیت است که می تواند سیگنال های آنالوگ را با دقت به فرم های دیجیتال تبدیل کند و قابلیت جمع آوری و پردازش داده ها را با دقت بالا ارائه دهد.
پردازنده و سیستم عامل:GE IS220PAICH1B مجهز به یک پردازنده Power Quicc II Pro Freescale با فرکانس 667 مگاهرتز و با استفاده از سیستم عامل QNX Neutrino، یک سیستم عامل چندوظیفه ای بلادرنگ است که برای کاربردهای صنعتی با سرعت بالا و قابلیت اطمینان بالا طراحی شده است و از قابلیت های محاسباتی و پردازش داده قوی اطمینان می دهد.
کانال های I/O ایزوله:هر کانال ورودی و خروجی آنالوگ ایزوله است. اگر یک کانال از کار بیفتد، بر عملکرد عادی کانال های دیگر تأثیری نخواهد داشت. بنابراین قابلیت اطمینان و پایداری سیستم را افزایش می دهد.
عیب یابی
عملکردهای زنگ هشدار و نظارت بر وضعیت:GE IS220PAICH1B دارای عملکردهای هشدار ویژه است، به عنوان مثال، 82-83، که نشان می دهد که رله خودکشی در بسته غیرفعال است، یک دلیل احتمالی می تواند این باشد که دستور رله خودکشی که آن را برای کار در بسته آماده می کند، مطابقت ندارد. بازخوردی که با آن مرتبط است. سایر دلایل احتمالی، خرابی سخت افزار یا خرابی رله در برد اکتساب است. راه حل اصلی برای این مشکل، تعویض بسته I/O است.
مانیتورینگ سیستم و ابزارهای تشخیصی:در مورد سیستم کنترل توربین توزیع‌شده سری Mark VIe، معمولاً ابزارهای نظارت و عیب‌یابی سیستم وجود دارد. این ابزارها می‌توانند به کاربران کمک کنند تا در زمان واقعی وضعیت کار GE IS220PAICH1B را نظارت کنند، مانند وضعیت سیگنال ورودی و خروجی، وضعیت عملکرد پردازنده، وضعیت اتصال به شبکه و غیره. سیستم می تواند اعلان خطا و گزارش های تشخیصی مناسب را برای کمک به کاربران در سریع ایجاد کند. پیدا کردن و حل مسائل
فیلدهای کاربردی
صنعت تولید برق:معمولاً در صنعت تولید برق، سیستم های کنترل توربین گاز، بخار و بادی و همچنین سیستم کنترل توربین توزیع شده سری Mark VIe استفاده می شود. نتایج پیش پردازش داده ها برای کنترل آن به محرک مناسب منتقل می شود.
اتوماسیون صنعتی:از GE IS220PAICH1B می توان برای اتصال دستگاه های آنالوگ مختلف مانند سنسورها، فرستنده ها، محرک ها و غیره برای درک و کنترل سیگنال های آنالوگ و سپس تکمیل نظارت و کنترل فرآیند تولید استفاده کرد.
سیستم های HVAC:از ماژول می توان برای اندازه گیری و کنترل سیگنال های آنالوگ مانند دما، رطوبت، فشار و ... سنسورهای مختلف و کنترل کولر، فن، پمپ آب و سایر تجهیزات برای دستیابی به صرفه جویی در انرژی و راحتی استفاده کرد.
سایر کاربردهای کنترل صنعتی:GE IS220PAICH1B همچنین می‌تواند در صنایع متالورژی، کاغذسازی، تصفیه آب و سایر صنایع در پردازش داده‌های پرسرعت و الزامات قابلیت اطمینان بالا سایر سیستم‌های کنترل صنعتی استفاده شود.
