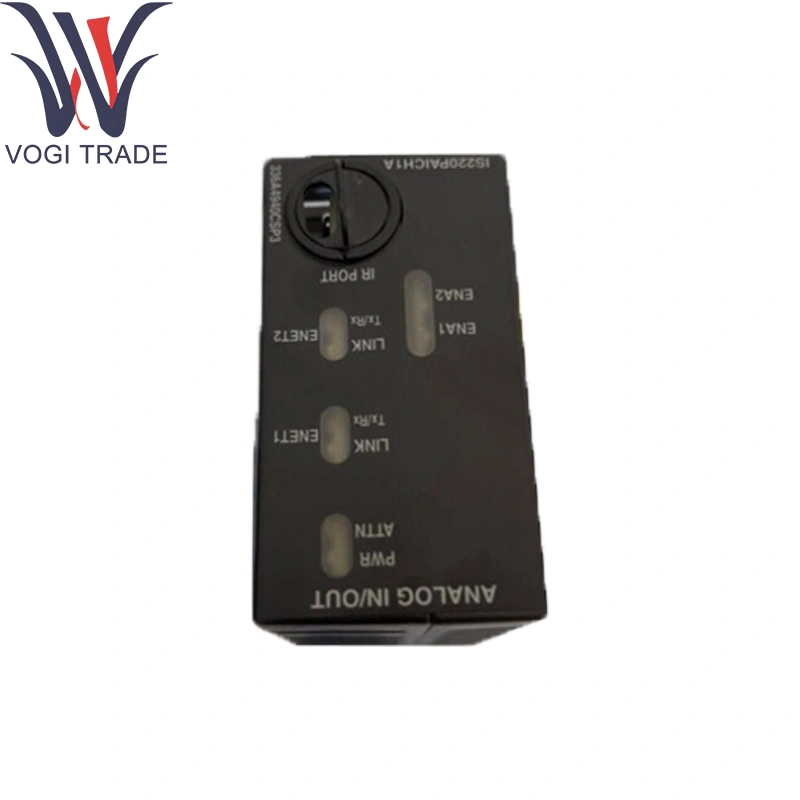

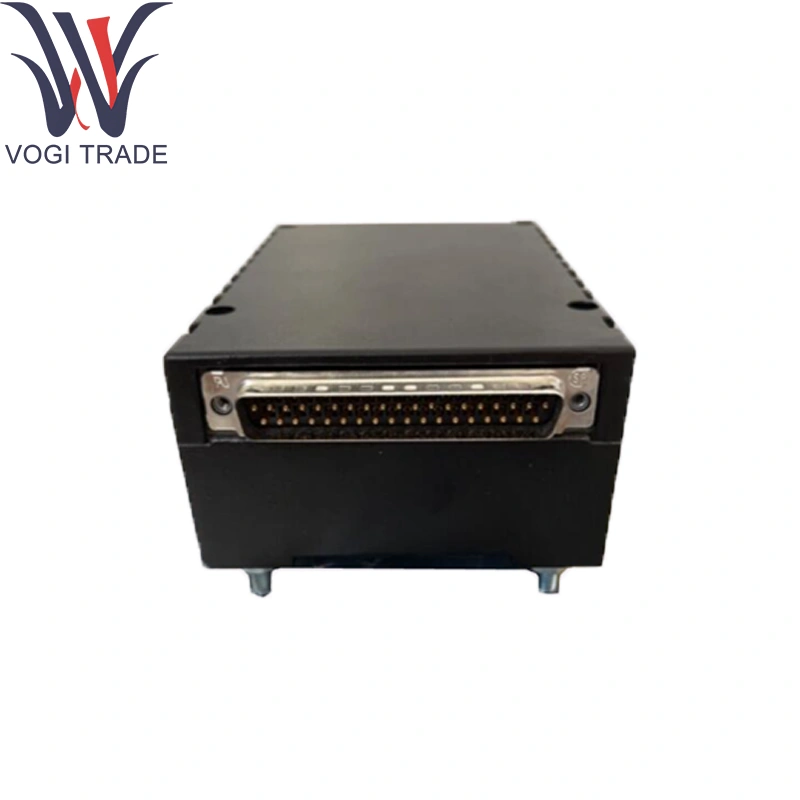

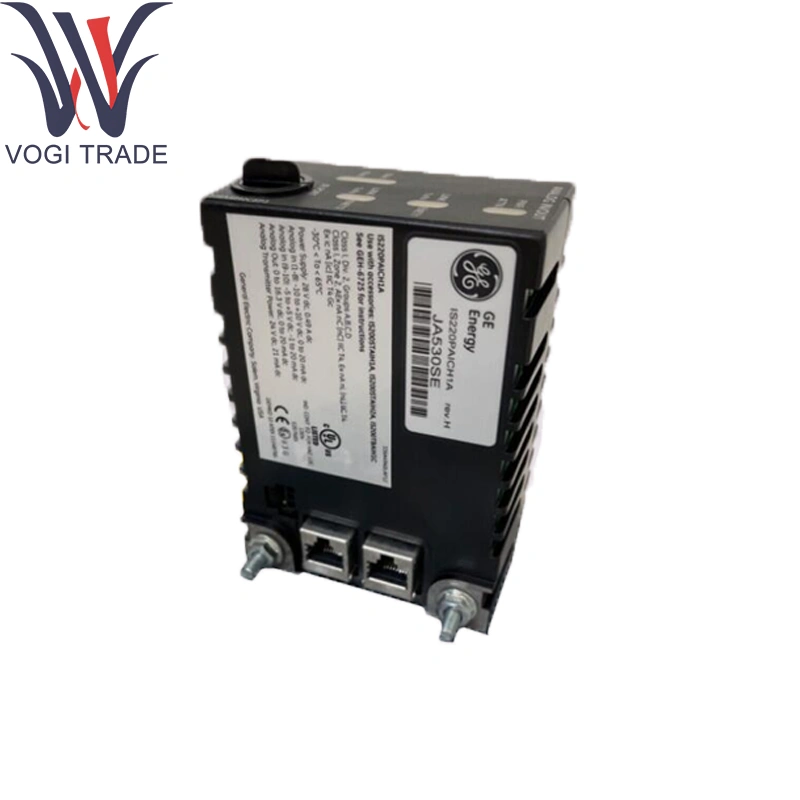

GE IS220PAICH1A ورودی آنالوگ/ماژول OUPUT

پارامترهای فنی

کانالهای GE IS220PAICH1A:

ورودی های حلقه فعلی 8 × 4-20 میلی آمپر (منفعل)

ورودی های ولتاژ 4 × 0-10 ولت

GE IS220PAICH1A محدوده ورودی و دقت:

جریان: 4-20 میلی آمپر ، 0.1 ± در مقیاس کامل

ولتاژ: 0-10 ولت ، 0.1 ± در مقیاس کامل

وضوح: 16 بیت در هر کانال

نرخ نمونه برداری: 200 نمونه در ثانیه در هر کانال

جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1 کیلو ولت)

فیلتر: فیلتر کم گذر دیجیتال قابل برنامه ریزی (حداکثر 50 هرتز)

محافظت از ورودی: گیره ولتاژ به 35 ولت پوند ؛ حفاظت از قطبی معکوس

کانکتور: زاویه راست ، هدر 52 موقعیتی برای بلوک ترمینال قابل انعطاف پذیر

GE IS220PAICH1A محیط زیست:

دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

GE IS220PAICH1A ورودی آنالوگ/ماژول OUPUT ، خطی می شود و هر دو ورودی حلقه جریان و سیگنال ولتاژ را دیجیتالی می کند ، فشار کالیبره شده و داده های متغیر فرآیند را بر روی اتوبوس اترنت Ionet به CPU Mark VIE ارسال می کند. بازخورد آنالوگ با تأخیر کم ، با دقت بالا برای حلقه های کنترل ، آستانه زنگ هشدار و روند بدون اصلاحات سخت افزار برای هر کانال فراهم می کند

ماژول های پشتیبانی اصلی

حامل بسته I/O: مونتاژ قدرت/حامل is42xpscah1b

ماژول کنترل کننده: CPU Mark Vie (به عنوان مثال ، IS200TPROH1C)

تابلوهای مکمل I/O:

احتراق آنالوگ بهینه سازی شده (IS220PTCCH1B)

ورودی های ترموکوپل (IS230STTCH2A)

ورودی های RTD (IS220PRTDH1A)

اجزای پسوند

بلوک های ترمینال قابل انعطاف: بلوک های گیره پیچ برای جلوگیری

کیت های Mount Rail & Panel: کلیپ های آداپتور و براکت های زاویه ای برای نصب 35 میلی متر DIN-Rail یا نصب پانل

لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI

کیت های کالیبراسیون: وسایل تست جبران/دهانه خارجی برای تأیید حلقه

پشتیبانی نرم افزاری

پیکربندی و کالیبراسیون GE IS220PAICH1A:

تنظیمات نوع کانال و دامنه پیکربندی شده از طریق الگوهای GE ControlSt ™/ToolboxST to

جادوگر کالیبراسیون آنلاین برای تنظیم صفر/دهانه در هر کانال

GE IS220PAICH1A تشخیص و نظارت:

در زمان واقعی کانال-سلامت ، مدار باز و آلارم خارج از محدوده که در برچسب های HMI و OPC-DA قابل دسترسی هستند

خودآزمایی در مورد قدرت با پرچم های تشخیصی گزارش شده از طریق تشخیص کنترلر

به روزرسانی های سیستم عامل: به عنوان بخشی از نرم افزار سیستم Mark Vie تحویل داده می شود. از طریق جعبه ابزار استفاده می شود

مستندات: مفصل در راهنمای نصب GE Mark Vie/Vies I/O و دفترچه راهنمای مرجع ماژول ورودی فشار و آنالوگ
