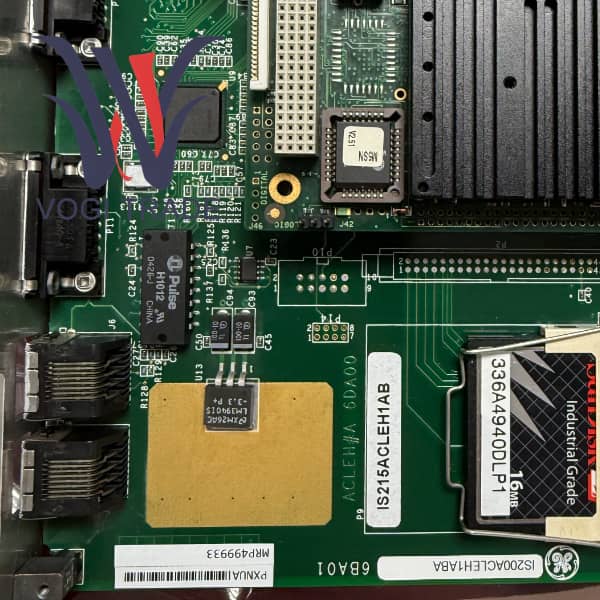

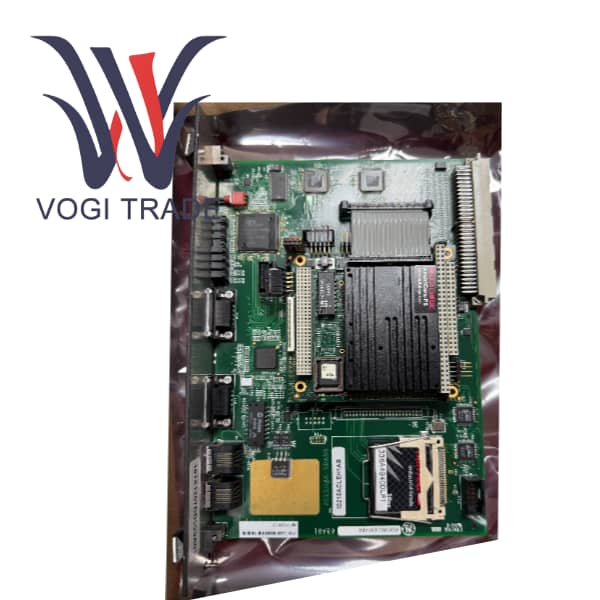

GE IS215ACLEH1AB

بررسی اجمالی محصول

GE IS215ACLEH1AB یک کنترل کننده اصلی با کارایی بالا و مبتنی بر ریزپردازنده است که توسط جنرال الکتریک برای واحدهای درایو AC/DC سری نوآوری و سیستم کنترل تحریک دیجیتال EX2100 طراحی شده است. نام رسمی این ماژول Application Control Layer Module، ACL است. این ماژول به عنوان "مغز" و "مرکز عصبی" کل درایو یا سیستم تحریک، مسئول اجرای الگوریتم‌های کنترل اصلی، مدیریت شبکه‌های ارتباطی، پردازش داده‌های ورودی/خروجی، اجرای برنامه‌های کاربردی کاربر و ارائه تشخیص سیستم است. ماژول IS215ACLEH1AB در درایو استاندارد سری نوآوری یا شاسی کنترل تحریک تحریک EX2100 نصب شده است و داده های پرسرعت را با واحدهای قدرت، ماژول های ورودی/خروجی و سایر زیرسیستم ها از طریق کانکتورهای backplane مبادله می کند. قابلیت‌های محاسباتی قدرتمند و رابط‌های ارتباطی غنی آن، کنترل پیچیده موتور، اتوماسیون فرآیند و یکپارچه‌سازی سیستم را ممکن می‌سازد.

نشانگر وضعیت

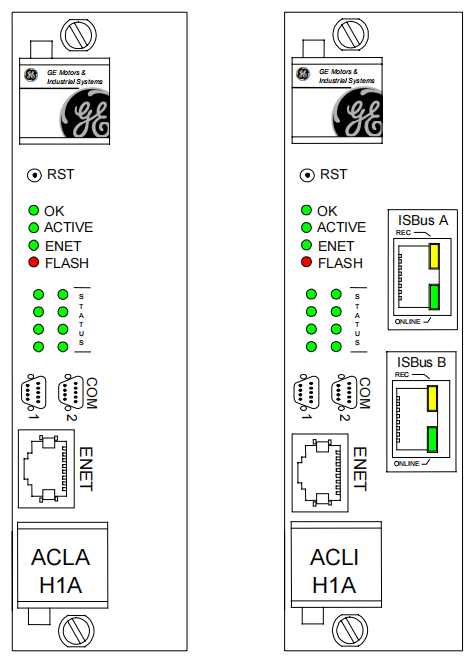

ال ای دی پنل جلو

خوب           هنگامی که تایمر سگ نگهبان به درستی کار می کند روشن می شود

ACTIVE    وقتی CPU به حافظه دسترسی پیدا می کند روشن می شود

ENET       هنگامی که اترنت داده‌ها را ارسال یا دریافت می‌کند چشمک می‌زند

FLASH      وقتی فلش مموری در حال انجام عملیات نوشتن است روشن می شود

STATUS    وضعیت راه اندازی بایوس یا کد خطا را نشان می دهد

مقایسه مزایا و معایب مزایا

قدرتمند و پایدار. به طور خاص برای محیط های سخت صنعتی، با قابلیت اطمینان بالا طراحی شده است.

ادغام بالای توابع کنترل، ارتباطات و تشخیص را یکپارچه می کند.

ابزارهای کامل رفع اشکال و نگهداری نرم افزار Toolbox قدرتمند است و پیاده سازی مهندسی و نگهداری بعدی را تا حد زیادی تسهیل می کند.

ادغام یکپارچه با اکوسیستم جنرال الکتریک. در راه حل های درایو و تحریک جنرال الکتریک، می تواند به حداکثر کارایی دست یابد.

عملکرد بلادرنگ خوب QNX RTOS قطعیت کنترل را تضمین می کند.

معایب

بسیار اختصاصی است، به پلتفرم‌های سری نوآوری جنرال الکتریک و پلتفرم‌های EX2100 متصل است و برای دستگاه‌های برند دیگر قابل استفاده نیست.

فناوری نسبتاً بالغ مبتنی بر معماری 486، اگرچه قادر به انجام وظایف خود است، قدرت محاسباتی آن در مقایسه با پردازنده‌های چند هسته‌ای مدرن محدود است.

وابستگی به نرم افزار اختصاصی، باید از نرم افزار جعبه ابزار جنرال الکتریک برای پیکربندی و نگهداری استفاده کرد و منحنی یادگیری وجود دارد.

هزینه تعویض بالا به عنوان کنترل کننده اصلی، پس از آسیب دیدن، هزینه تعویض و پیکربندی مجدد بالا است.
