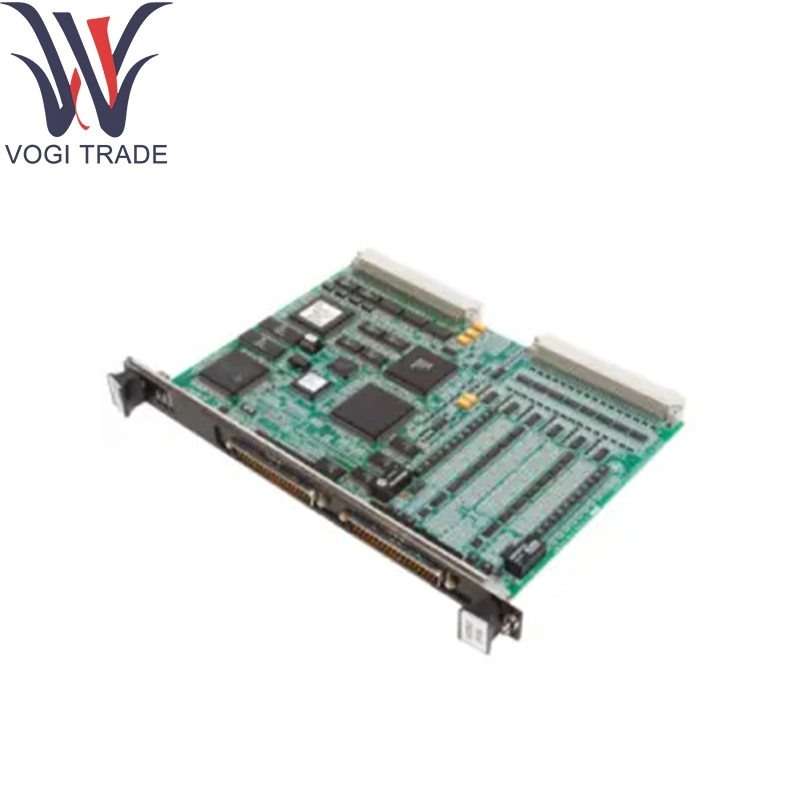

GE IS210WSVOH1A SERVO BOARD

GE IS210WSVOH1A Servo Driver Board پارامترهای فنی

ورودی های سطح آب IS210WSVOH1A:

کانال های سنسور 4 × پل (برای پروب های مقاومت در برابر پل)

تحریک: اسمی 5VDC (دامنه 4-6 ولت)

حساسیت: 1-20mv/v

وضوح: 24 بیتی δς ADC

نرخ نمونه برداری: 100sampls/sec در هر کانال

GE IS210WSVOH1A خروجی دریچه دریچه ای:

خروجی های درایور 8 × باز و بازپرداخت

ولتاژ بار: اسمی 24VDC (18-32VDC)

جریان درایو: حداکثر 500 میلی متر در هر کانال

سرعت سوئیچینگ: روشن کردن 5MS ؛ خاموش کردن ≤3ms

جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1KV)

تشخیص: تشخیص گسل در سطح آب در هر کانال (باز/کوتاه) و سنجش بار-درایو

اتصالات: دو اتصالات پشت پرده به سبک DIN ؛ سیم کشی میدانی از طریق بلوک های ترمینال قابل افزودنی

GE IS210WSVOH1A محیط زیست:

دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

شرایط و دیجیتالی کردن سیگنال های سنسور سطح آب از طریق تساوی دقیق پل و تبدیل ADC ، در حالی که خروجی های درایو DC محافظت شده از گسل را به دریچه ها ارائه می دهد. گزارش قرائت های سطح آب در زمان واقعی و تشخیص وضعیت شیر ​​بر روی اتوبوس اترنت Ionet به کنترلر Markvie/Vies برای روغن کاری حلقه بسته و مدیریت آب مهر و موم.

ماژول های پشتیبانی اصلی

حامل بسته I/O: مونتاژ قدرت/حامل is42xpscah1b

ماژول کنترل کننده: CPU GE Markvie (به عنوان مثال ، IS200TPROH1C)

تابلوهای مکمل I/O:

درایورهای Solenoid/Relay (IS200SRTDH2A)

ورودی های فشار آنالوگ (IS220PAICH1A)

تابلوهای ورودی گسسته (IS200TiciH2a)

اجزای پسوند

بلوک های ترمینال قابل پلاگین: بلوک های پیچ پیچ کلید برای مدارهای سطح آب و دریچه کلید هستند

کیت های آداپتور Din-Rail: کلیپ ها و براکت ها برای نصب تخته در ریل های 35 میلی متری

لوازم جانبی محافظ: گیره های کابل محافظ برای سرکوب EMI در خطوط سطح سطح پایین

وسایل کالیبراسیون: کالیبراسیون بیرونی پل 5 ولت برای تأیید صحت در محل

پشتیبانی نرم افزاری

پیکربندی و کالیبراسیون GE IS210WSVOH1A:

تحریک سنسور پل و تنظیم مقیاس از طریق الگوهای Gecontrolst ™/ToolboxST.

جادوگر کالیبراسیون آنلاین برای تنظیم صفر/دهانه کانال های سطح آب

تنظیمات محدوده جریان خروجی دریچه تنظیم شده در ابزار مهندسی

GE IS210WSVOH1A تشخیص و نظارت:

زنگ های مدار باز ، بیش از حد و زنگ های کوتاه برای مدارهای آب و دریچه گزارش شده در برچسب های HMI و OPC-DA

خودآزمایی در قدرت با پرچم های تشخیصی که از طریق تشخیص کنترلر قابل دسترسی است

به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Markvie تحویل داده می شود. از طریق جعبه ابزار استفاده می شود

مستندات: به تفصیل در راهنمای نصب GE Markvie/Vies I/O و دفترچه راهنمای مرجع ماژول سطح آب و دریچه
