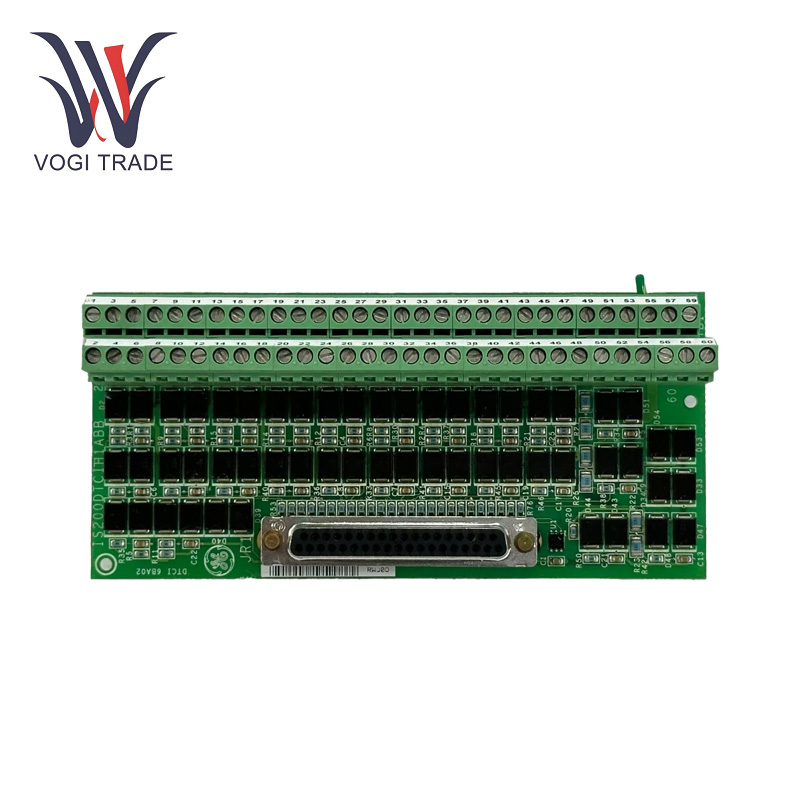

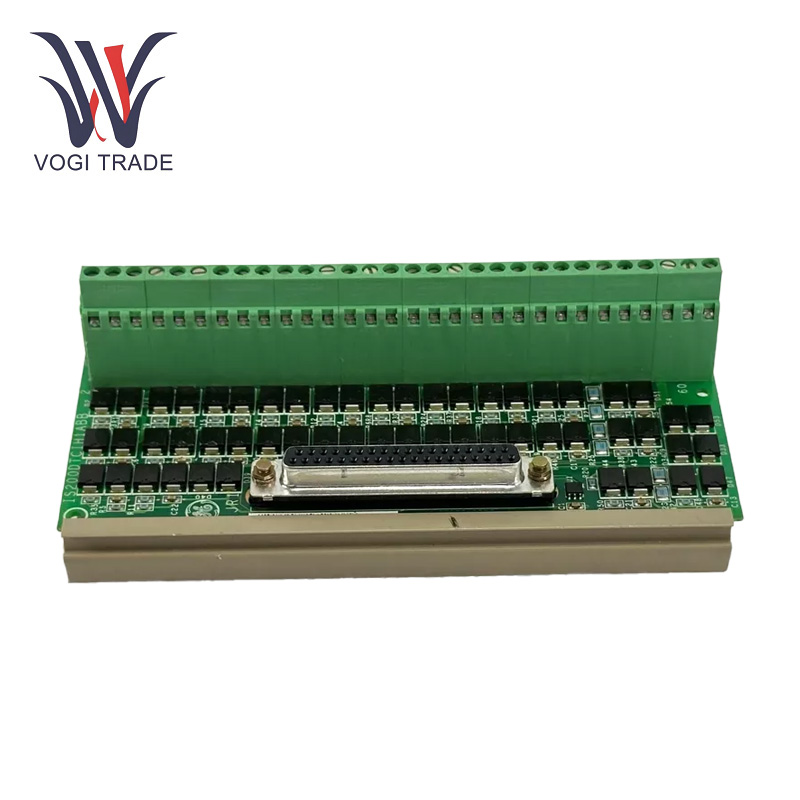

مارک: GEتوضیحات: صفحه ورودی ترموکوپل Simplex شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS210DTTCH1A یک صفحه ترمینال ورودی ترموکوپل Simplex است که در سیستم کنترل توربین Mark VI استفاده می شود. این برنامه از 12 ورودی ترموکوپل برای نظارت دقیق دما پشتیبانی می کند و از جبران اتصالات سرد برای افزایش دقت برخوردار است.
| ساخت |
سعادت |
| شماره مدل |
is210dttch1a |
| شماره سفارش |
is210dttch1a |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
30cm*18cm*10cm |
| ابعاد بسته بندی |
32cm*20cm*12cm |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی:24 ولت دی سی
دامنه دمای کار:-40 درجه سانتیگراد تا +70 درجه سانتیگراد
دامنه دمای ذخیره:-40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت:5 ٪ تا 95 ٪
ورودی های ترموکوپل:هیئت مدیره از 12 ورودی ترموکوپل پشتیبانی می کند ، انواع مختلف ترموکوپل را برای نیازهای متنوع اندازه گیری دما در خود جای می دهد.
تهویه سیگنال:تهویه سیگنال یکپارچه با به حداقل رساندن نویز و تداخل ، خوانش دما دقیق را تضمین می کند.
جبران اتصال سرد:این هیئت از قابلیت های مرجع اتصال به محلول برای حفظ دقت اندازه گیری در شرایط مختلف محیطی برخوردار است.
ویژگی های محصول
عملکرد صفحه ترمینال:مونتاژ اصلی صفحه ترمینال برای تماس。 و به عنوان رابط برای دستگاه های مختلف مبتنی بر میدان برای برقراری ارتباط از سنسورها به سیستم کنترل عمل می کند.
تهویه سیگنال و انتقال:GE IS210DTTCH1A تهویه سیگنال سیگنال های ورودی را انجام می دهد.
کسب داده دما:عملکرد اصلی GE IS210DTTCH1A ، به دست آوردن داده های دما از ترموکوپل های متصل و انتقال این اطلاعات به سیستم کنترل برای نظارت و تجزیه و تحلیل است.
انتقال داده ها:داده های تولید شده توسط ترموکوپل ها به پردازش کافی نیاز دارند ، بنابراین صفحه ممکن است شامل تهویه سیگنال ، خطی سازی و سایر تکنیک ها برای اطمینان از مفید بودن داده ها باشد.
نصب
فرآیند نصب:اطمینان حاصل کنید که راه آهن DIN به خوبی در کابینت کنترل نصب شده است. GE IS210DTTCH1A اکنون می توانید به راحتی روی یک ریلی DIN سوار شوید. به دلیل طراحی قابل پشته ، تابلوهای متعدد را می توان در کنار یکدیگر در همان راه آهن DIN قرار داد.
زمینی:شماره قسمت نشان می دهد که هیئت مدیره از دو اتصال پیچ SCOM برای اتصال زمین استفاده می کند. اینها باید در هنگام نصب به درستی متصل شوند. اتصالات زمینی در به حداقل رساندن نویز الکتریکی و تضمین ایمن بودن توابع هیئت مدیره کمک می کند. برای تأیید مسیر خوب زمین ، حتماً پیچ های SCOM را بسیار محکم پیچ کنید.
اتصال به VTCج:برای اتصال GE IS210DTTCH1A به صفحه پردازش ترموکوپلر VTCC ، از یک کابل کابل استاندارد 37 استاندارد استفاده کنید. اطمینان حاصل کنید که کانکتور به طور کامل درج شده و در محل قفل شده است تا از هرگونه اتصالات شل که می تواند منجر به از بین رفتن سیگنال یا عملکرد متناوب شود ، جلوگیری شود.
دامنه کاربرد
توربین های گازی:با تجزیه و تحلیل نیروگاه های توربین گازی ، GE IS210DTTCH1A برای نظارت بر دمای قسمت های مختلف توربین گازی مستقر می شود. این می تواند برای ارائه داده های دمای واقعی - زمان واقعی به سیستم کنترل با وصل کردن ترموکوپل ها به ورودی های آن ، وارد شود. این داده ها به تقویت عملکرد توربین گازی کمک می کند زیرا برای سوزاندن کارآمد سوخت و جلوگیری از اجزای مهم از گرم شدن در صورت بروز نقص استفاده می شود.
توربین های بخار:در دامنه تولید برق مبتنی بر توربین بخار ، صفحه می تواند برای نظارت بر دمای بخار در مراحل مختلف چرخه توربین یکپارچه شود. با انجام این کار ، توربین بخار به طور مؤثر کار می کند و نیروگاه در شرایط ایمن کار می کند.
پردازش فلز: در فرآیندهای ذوب فلزی و جعل فلزی ، کنترل دما مهم است. از GE IS210DTTCH1A برای نظارت بر کوره یا قطعه کار فلزی برای دما استفاده می شود. چنین دقت امکان کنترل فرآیند گرمایش و سرمایش را به طور دقیق امکان پذیر می کند و منجر به محصولات فلزی با کیفیت بالا می شود.
پردازش شیمیایی:از هیئت مدیره ممکن است برای نظارت و کنترل دمای رگهای واکنش در گیاهان شیمیایی استفاده شود ، جایی که واکنش ها اغلب در دمای معینی اتفاق می افتد. این همچنین اطمینان می دهد که واکنشهای شیمیایی به دلخواه اتفاق می افتد ، که باعث می شود عملکرد محصول حداکثر باشد و این احتمال را که واکنش های ناخواسته در آن رخ دهد ، حداکثر می کند.
عیب یابی
خوانش نادرست دما:اتصالات ترموکوپل معیوب ، پیکربندی نوع ترموکوپل نادرست یا تداخل محیطی.
رفع:بررسی کنید که آیا تمام اتصالات ترموکوپل به درستی ایمن و پیکربندی شده است ، تأیید کنید که نوع صحیح ترموکوپل در پیکربندی سیستم انتخاب شده است ، و بر سر و صدای الکتریکی خارجی یا عوامل محیطی که می تواند بر خوانش تأثیر بگذارد ، نظارت کنید.
از دست دادن سیگنال:سیم های ترموکوپل را برای استمرار و یکپارچگی بازرسی کنید. اطمینان حاصل کنید که کابل 37 پین به طور ایمن متصل و از آسیب دیدن است.
