GE IS200WREAH1ACB

بررسی اجمالی محصول

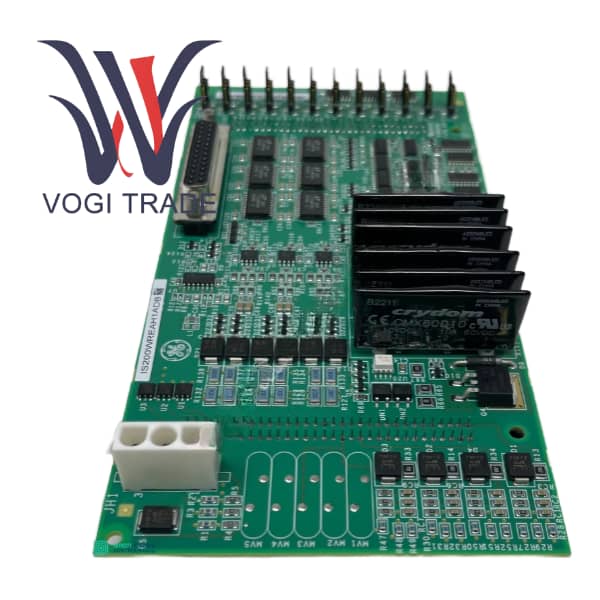

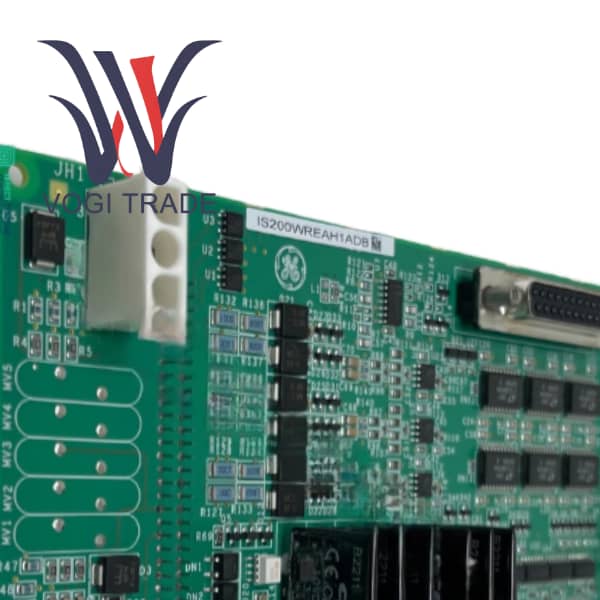

IS200WREAH1ACB یک برد رابط سفر اضطراری توربین است که توسط GE Energy برای سیستم کنترل توربین بخار گاز/توربین Mark VIe طراحی شده است.

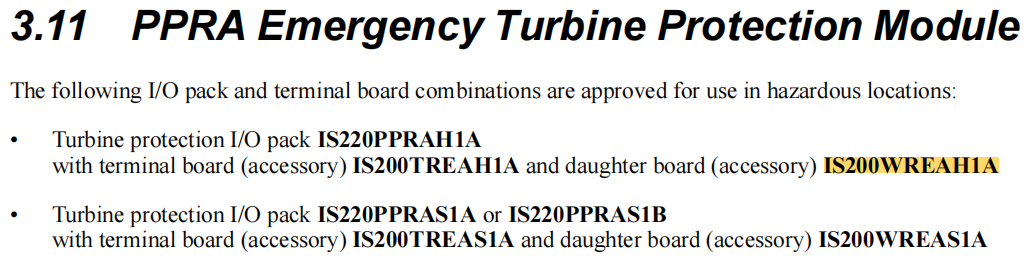

این یک کارت فرعی است که در محفظه PPRA نصب شده است. معمولاً همراه با برد پردازنده اصلی TREA به عنوان کارت برد شریک استفاده می شود.

در معماری TMR یا Dual Mark VIe، کارت برد WREA وظیفه پردازش سیگنال‌های سفر با سیم سخت از محل را بر عهده دارد و مستقیماً رله سفر را برای قطع منبع سوخت هدایت می‌کند و به عنوان آخرین خط دفاعی برای محافظت از ایمنی واحد عمل می‌کند.

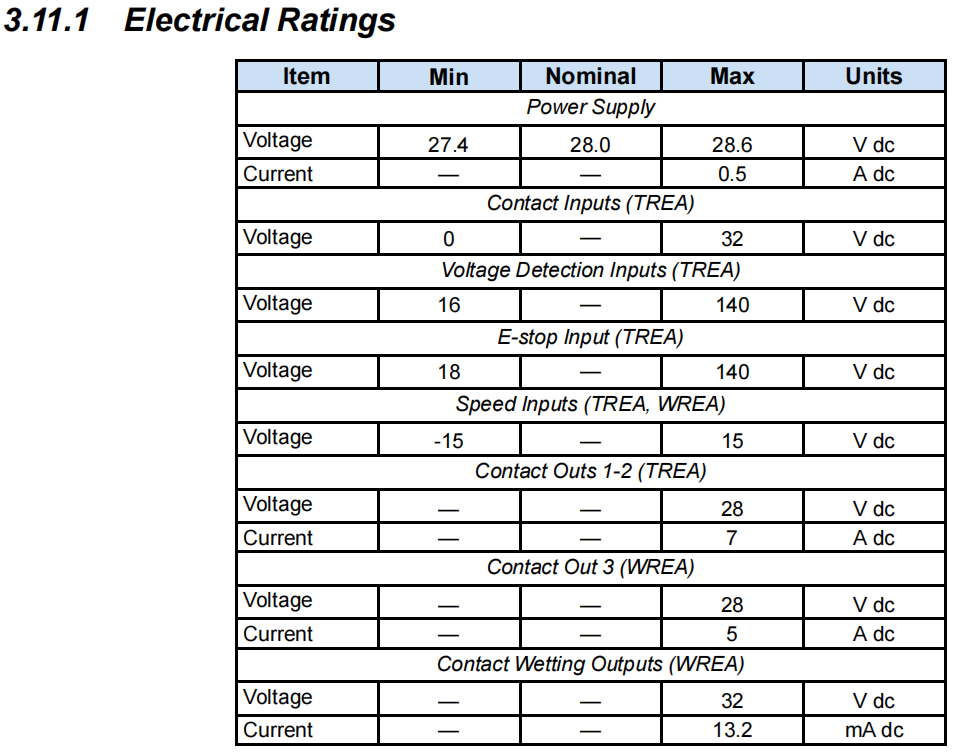

ویژگی های عملکرد محصول

کارت برد IS200WREAH1ACB به طور خاص برای دریافت سیگنال های "تماس خشک" یا "تماس مرطوب" از سایت طراحی شده است. هنگامی که یک سیگنال خطرناک تشخیص داده شود، بلافاصله منبع تغذیه سوپاپ قطع سوخت را قطع می کند و یک خاموشی اضطراری را اجرا می کند.

این دستگاه از قطعات صنعتی استفاده می کند و دارای قابلیت های ضد تداخل الکترومغناطیسی است که عملکرد پایدار را در محیط هایی با ارتعاش بالای توربین و نویز الکترومغناطیسی بالا تضمین می کند.

کارت برد معمولا دارای نشانگرهای LED برای نمایش وضعیت برق، وضعیت عملکرد و تشخیص وضعیت ورودی سفر خاص است.

به عنوان بخشی از ماژول PPRA، ترکیب WREA و TREA جداسازی پردازنده و رابط را درک می کند و تعمیر و نگهداری و جایگزینی را تسهیل می کند.

طراحی از اصل ایمنی خطا پیروی می کند. هنگامی که کارت برد برق از دست می‌رود یا دچار نقص می‌شود، معمولاً مکانیزم ایمنی را برای جلوگیری از وقوع خطر ایجاد می‌کند.

مورد استفاده واقعی

بحران در نیروگاه سیکل ترکیبی

در شب بار نیروگاه کم بود و واحدها در حالت چرخش کم سرعت قرار داشتند. ناگهان، به دلیل نقص در سیستم روغن کاری، سنسور دمای بلبرینگ توربین نشان داد که دما در عرض 0.5 ثانیه به 120 درجه سانتیگراد افزایش یافت. کارت برد IS200WREAH1A نصب شده در ماژول PPRA کابینت Mark VIe. سوئیچ دما عمل کرد و سیگنال تماس خشک را بسته و به کانال ورودی کارت برد WREA منتقل کرد. WREA سیگنال را به پردازنده TREA ارسال کرد. منطق TREA آن را به عنوان یک خاموشی اضطراری ارزیابی کرد و بلافاصله دستور عمل را به WREA صادر کرد. رله داخل کارت برد WREA عمل کرد و منبع تغذیه سیم پیچ الکترومغناطیسی شیر قطع سوخت را قطع کرد. دستگاه در عرض 2 ثانیه با خیال راحت خاموش می شود و از حوادث بزرگ تجهیزات مانند فرسودگی بلبرینگ و خم شدن روتور جلوگیری می کند.

راهنمای نصب

هشدار! قبل از نصب، مطمئن شوید که برق را خاموش کرده اید یا تأیید کنید که تعویض داغ پشتیبانی می شود. هنگام نصب در HazLoc، مقررات ضد انفجار را رعایت کنید.

مراحل

از مچ بند ضد الکتریسیته ساکن استفاده کنید.

کارت برد را با ریل های شاسی PPRA تراز کنید و آن را به آرامی به داخل فشار دهید تا کانکتورها کاملاً درگیر شوند.

اجکتورها را در دو انتهای کارت بورد محکم کنید تا از تماس خوب بین کارت برد و Backplane اطمینان حاصل کنید.

خطوط سیگنال در محل را به بلوک های ترمینال مربوطه کارت برد WREA وصل کنید.

پس از روشن شدن، به نشانگرهای LED روی کارت برد توجه کنید. PWR باید چراغ سبز دائما روشن باشد، OK باید چراغ سبز چشمک زن باشد و TRIP باید خاموش باشد.
