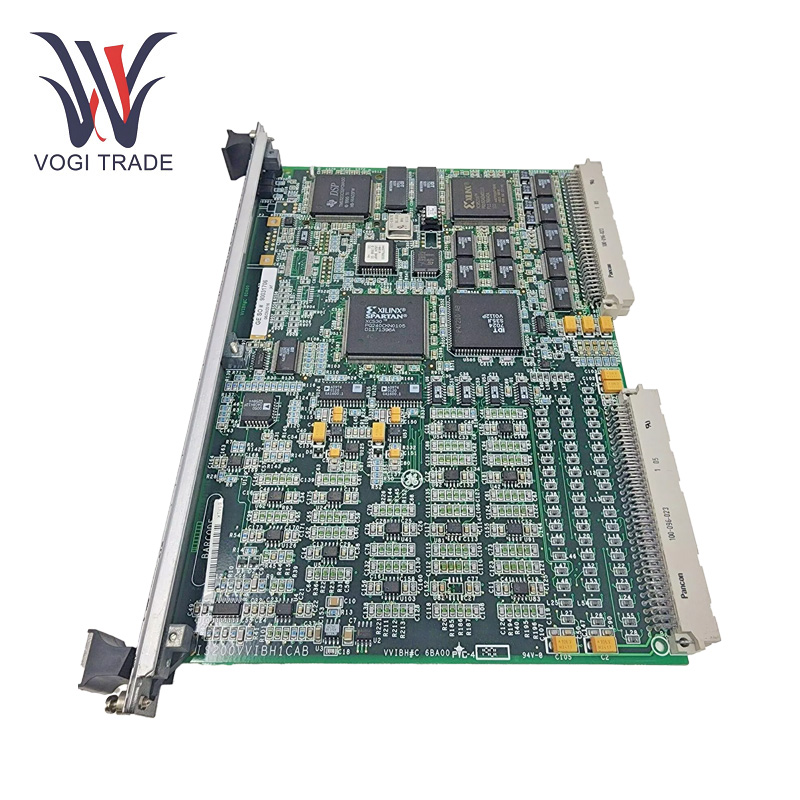

مارک: GEتوضیحات: صفحه ارتعاش VMEشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 28اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200VVIBH1C یک هیئت نظارت بر لرزش است. این امر به طور مداوم بر لرزش های توربین نظارت می کند و داده های مهم در مورد دامنه ، فرکانس و سرعت را ارائه می دهد. هیئت مدیره به تشخیص الگوهای لرزش غیر طبیعی کمک می کند و امکان تشخیص زودرس گسل و نگهداری پیشگیرانه را فراهم می کند.
| ساخت |
سعادت |
| شماره مدل |
is200vvibh1c is200vvibh1cab |
| شماره سفارش |
is200vvibh1c is200vvibh1cab |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40cm*35cm*5cm |
| ابعاد بسته بندی |
42cm*37cm*7cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیاتی
منبع تغذیه: با منبع تغذیه 24 ولت DC کار می کند.
کانال های ورودی: مجهز به چهار کانال ورودی سازگار با سنسورهای مختلف لرزش ، از جمله کاوشگرهای مجاورت ، سنسورهای سرعت ، شتاب سنج ، سنسورهای لرزه ای و سنسورهای فاز.
محدوده اندازه گیری:
اندازه گیری لرزش:0.001 تا 10 گرم
اندازه گیری بار: 10 هرتز تا 10،000 هرتز
اندازه گیری سرعت:0 تا 100 میلی متر در ثانیه
دامنه دمای عملیاتی: -40 درجه سانتیگراد تا 70 درجه سانتیگراد.
ویژگی های محصول
سنجش و اندازه گیری ارتعاش: GE IS200VVIBH1C در درجه اول برای حس و اندازه گیری ارتعاشات استفاده می شود. منظور از برقراری ارتباط با سنسور لرزش است که ماژول تمام مقادیر را به شکل آنالوگ دریافت می کند که از سنسور لرزش دریافت می کند ADC خود را به دیجیتال تبدیل می کند. این داده ها دامنه ، فرکانس و غیره از آن ارتعاشات است و می توان در ادامه دستکاری کرد.
پردازش و تجزیه و تحلیل سیگنال:پس از تبدیل سیگنال های ارتعاش به داده های دیجیتال ، عملیات پردازش سیگنال را انجام می دهد. GE IS200VVIBH1C عمدتاً برای محاسبه پارامترهای مختلف لرزش ، مانند میانگین میانگین مربع ریشه ، مقدار اوج ، طیف فرکانس و غیره استفاده می شود. داده های پردازش شده می توانند در تشخیص وجود گسلها باشند.
انتقال داده ها و ارتباطات: GE IS200VVIBH1C همچنین دارای رابط های ارتباطی است. این ممکن است توسط سیستم کنترل دیگر ارسال کند. این امر امکان نظارت از راه دور و تجزیه و تحلیل وضعیت لرزش ماشین های صنعتی را فراهم می کند.
زنگ هشدار و هشدار دهنده: GE IS200VVIBH1C قادر به ایجاد هشدارها و هشدارها بر اساس آستانه های پیش تنظیم شده برای دامنه یا فرکانس لرزش است.
نظارت بر لرزش: به طور مداوم دامنه ، فرکانس و سرعت توربین را برای نظارت بر سلامت اندازه گیری می کند.
تشخیص گسل: تهیه الگوهای لرزش وخیم تر که نشان دهنده مشکلات موجود است و به شناسایی گسل زودرس کمک می کند.
تجزیه و تحلیل داده ها: مجموعه ای از ابزارهای تجزیه و تحلیل داده ها را برای انجام تجزیه و تحلیل روند ، تجزیه و تحلیل طیفی و تجزیه و تحلیل شکل موج ارائه می دهد تا نظارت کامل در شرایط فراهم شود.
نصب
سوارG: GE IS200VVIBH1C برای نصب در یک قفسه VME در نظر گرفته شده است. برای نصب تخته ، مطمئن شوید که قفسه پردازنده VME خاموش است ، سپس اتصالات لبه تخته را به سمت صفحه پشتی قفسه بکشید و تخته را با دقت بکشید. پیچ های اسیر را روی پنل جلویی محکم کنید تا صفحه امن شود.
سیم کشی سنسورها: سیم کشی مناسب سنسورهای ارتعاش باید با استفاده از اتصالات مناسب به کانال های ورودی روی صفحه متصل شود و اطمینان حاصل شود که همه اتصالات ایمن و عاری از خوردگی هستند.
دامنه کاربرد
نیروگاه: در توربین های گاز و بخار در نیروگاه ها برای حفظ قابلیت اطمینان و جلوگیری از خرابی بدون برنامه ریزی استفاده می شود.
برنامه های دیگر: در بسیاری از کاربردهای صنعتی که در آن از ماشین های توربین محور استفاده می شود ، مانند کارخانه های تولید شیمیایی ، سایت های تولیدی و پیشرانه دریایی یافت می شود.
عیب یابی
بازرسی بصری: در این مرحله از فرآیند جمع آوری داده ها ، ما قطعات خود را داریم و ایده ای از یک مدار داریم ، اما آماده استفاده نیست.
شاخص های LED: از LED های پنل جلویی برای بررسی وضعیت عملیاتی و گسل ها استفاده کنید.
تو عمیق: تأیید کنید که سیگنال های ورودی و خروجی همانطور که انتظار می رود با قابلیت های تشخیصی باشد.
تنظیمات بلوز: تنظیمات پیکربندی باید برای اطمینان از پیکربندی مناسب بلوز برای جلوگیری از خطاهای مادربرد مقایسه شود.
