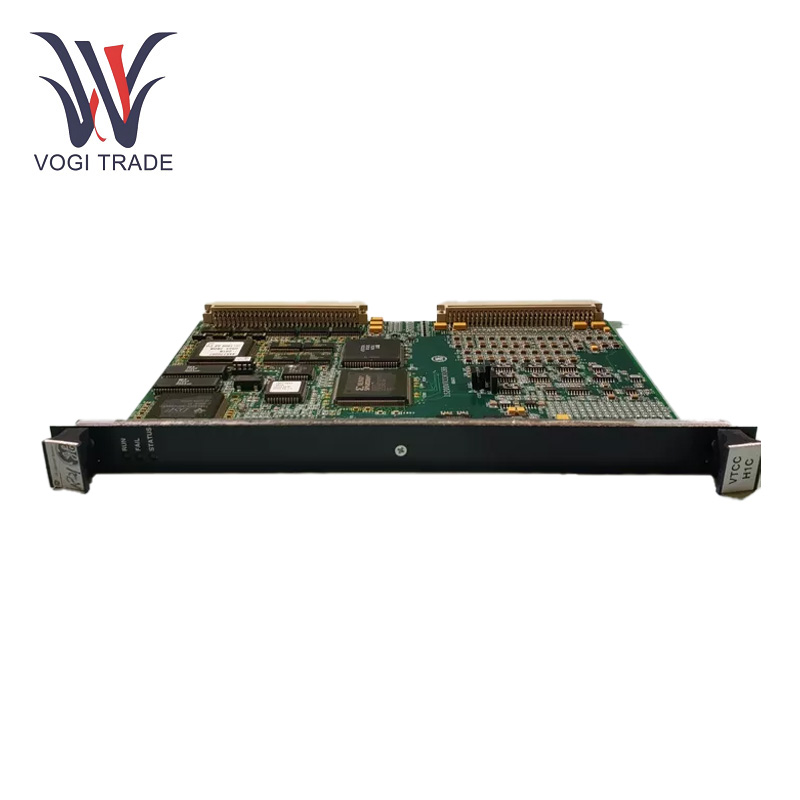

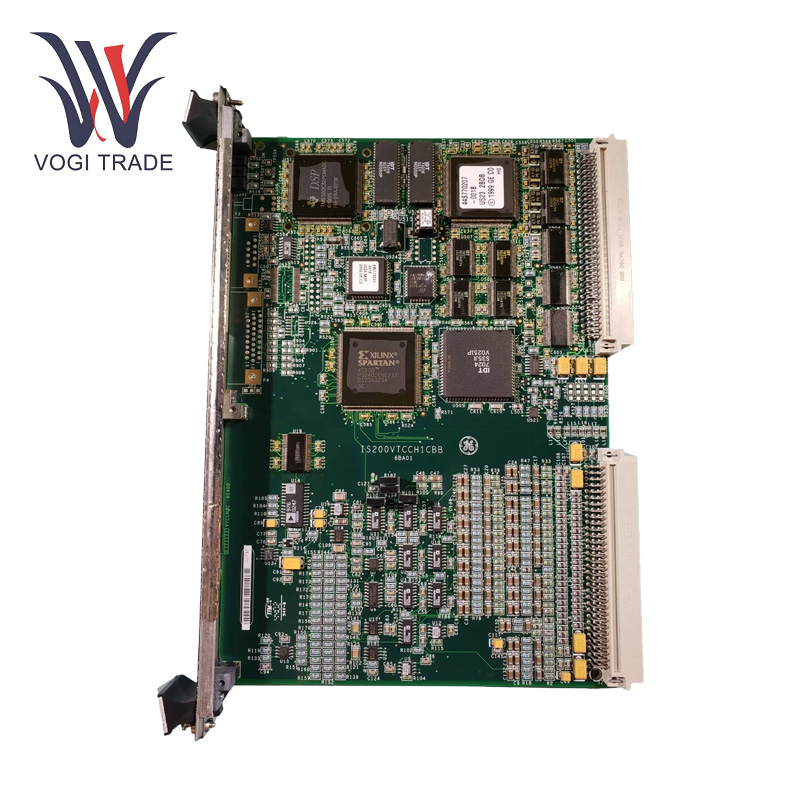

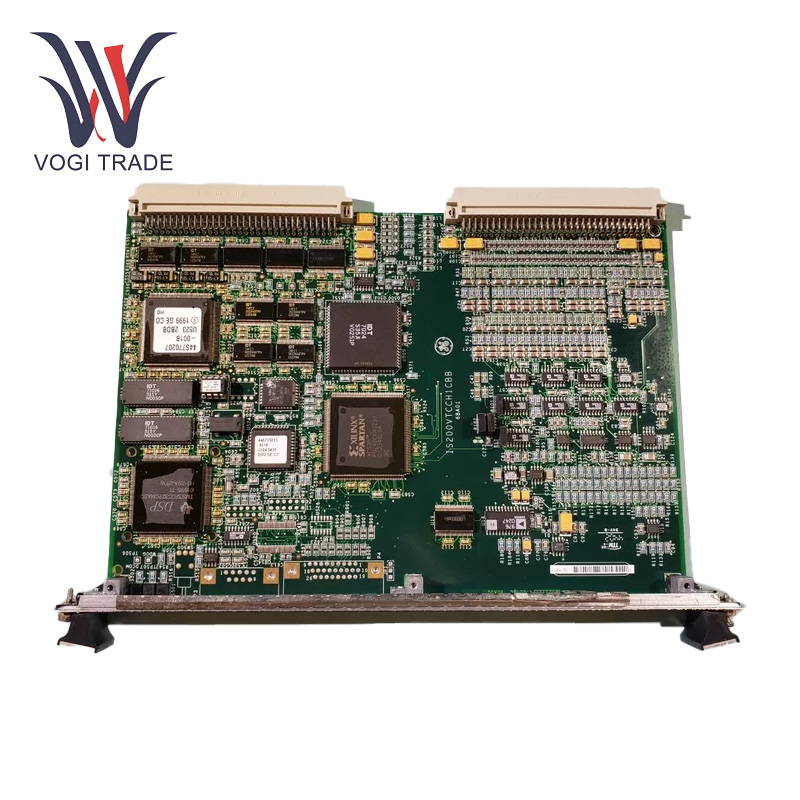

GE IS200VTCCH1C

پارامترهای عملیاتی

منبع تغذیه: با منبع تغذیه 24 ولت DC کار می کند.

دامنه دما:-40 درجه سانتیگراد تا +85 درجه سانتیگراد.

پردازش سیگنال: سیگنال های آنالوگ و دیجیتال را پردازش می کند ، و ورودی ها از سنسورها و خروجی های مختلف را برای کنترل محرک ها انجام می دهد.

پیکربندی حلقه کنترل:از حلقه های کنترل چندگانه پشتیبانی می کند و تنظیم دقیق پارامترهای توربین مانند سرعت ، فشار و دما را امکان پذیر می کند.

ورودی ها و خروجی ها: قادر به دستیابی به انواع سیگنال های سنسور و محرک ، از جمله LVDT برای بازخورد دقیق.

ویژگی های محصول

کل کنترل سرعت توربین: GE IS200VTCCH1C بخشی جدایی ناپذیر از سیستم است که وظیفه آن کنترل و همچنین تنظیم سرعت توربین برای تضمین عملکرد ایمن و مؤثر توربین است.

ایمنی و محافظت: در طول عمل ، پارامترهای اساسی را پیگیری می کند و پس از وقوع شرایط غیر طبیعی ، اقدامات محافظتی را انجام می دهد.

رابط با سایر مؤلفه ها:رابط های GE IS200VTCCH1C با سایر تابلوهای کنترل توربین ، سنسورها و محرک ها برای تشکیل یک راه حل یکپارچه برای کنترل توربین.

ورودی و تبدیل دما: در هسته آن ، GE IS200VTCCH1C به عنوان یک ترمینال ورودی ترموکوپل عمل می کند. سیگنال های ترموکوپل آنالوگ را می گیرد و آنها را با مبدل داخلی A/D داخلی خود به داده های دیجیتال تبدیل می کند. داده ها به صورت دیجیتالی ارائه می شوند که کار با سایر سیستم های کنترل آسان تر است و امکان عملکرد دقیق دما در فرآیندهای صنعتی را فراهم می کند.

تشخیص و نشانه گسل: همراه با تشخیصی است که هرگونه گسل را در عملکرد آن تشخیص می دهد. در قسمت جلوی آن ، دارای سه مؤلفه LED است: یک "اجرای" سبز منجر به نشان دادن اینکه دستگاه به طور عادی کار می کند ، یک "شکست قرمز" منجر به نشان دادن یک خطا در صفحه و یک "وضعیت" نارنجی "می شود که اطلاعات بیشتری در مورد وضعیت هیئت مدیره ارائه می دهد. این سیستم هشدار بسیار قابل مشاهده به کارکنان تعمیر و نگهداری اجازه می دهد تا سریعتر به مشکلات موجود در صفحه پاسخ دهند و منجر به خرابی کمتر و رفع سریعتر می شوند.

نصب

رک: GE IS200VTCCH1C برای نصب در یک شکاف استاندارد Rack VME طراحی شده است. آن را به معماری VME مدولار سیستم کنترل Mark VI تبدیل می کند.

اتصال: IT I/O با سایر مؤلفه های Mark VI برای بهره برداری رابط می کند. تخته دارای بلوک های ترمینال است که برای سیم کشی به دستگاه های میدانی ارائه شده است.

کنترل کردن: تنظیم بلوز و پارامترهای پیکربندی برای هر جدول کنترل باید به طور کلی با توجه به نیاز ثابت شود. این عملکرد اوج و ایمنی را تضمین می کند.

دامنه کاربرد

توربین های گاز و بخار:GE IS200VTCCH1C به طور گسترده در امکانات تولید برق برای کنترل توربین های گاز و بخار مورد استفاده قرار می گیرد و آنها را قادر می سازد تا در پارامترهای مورد نظر عمل کنند.

اتوماسیون صنعتی: در مورد کنترل دقیق بر روی سیستم های مکانیکی در ساختمان ، چنین برنامه هایی برای گیاهان شیمیایی یا برخی از فرآیندهای صنعتی که به ماشین آلات مانند توربین متکی هستند ، کاربرد دارد.

عیب یابی

بازرسی بصری:به دنبال علائم آسیب جسمی به صفحه ، نقاط اتصال یا اجزای سوخته ، به ویژه در نزدیکی اتصالات برق و پایانه های I/O باشید.

بررسی سیگنال: بررسی های تشخیصی را انجام دهید تا از سیگنال های ورودی و خروجی همانطور که انتظار می رود اطمینان حاصل کنید. اطمینان حاصل کنید که سیگنال های بازخورد معتبر هستند.

شاخص های وضعیت طراحی شده: پانل جلوی IS200VTCCH1C دارای LED های تشخیصی است که وضعیت صفحه را نشان می دهد. اینها شرایط گسل مانند عدم موفقیت LED یا LED خارج از محدوده است.

بررسی یکپارچگی کانکتور: تمام اتصالات را بازرسی کنید تا مطمئن شوید که آنها به درستی وصل شده اند ، بدون هیچ گونه فریم یا خوردگی در سیم کشی وجود ندارد.

بررسی پیکربندی: تأیید تنظیمات بلوز و سایر پارامترهای پیکربندی در هر مورد نیاز سیستم توربین تنظیم شده است. اشتباهات در پیکربندی همچنین ممکن است باعث مشکلات عملیاتی یا ایمنی شود.
