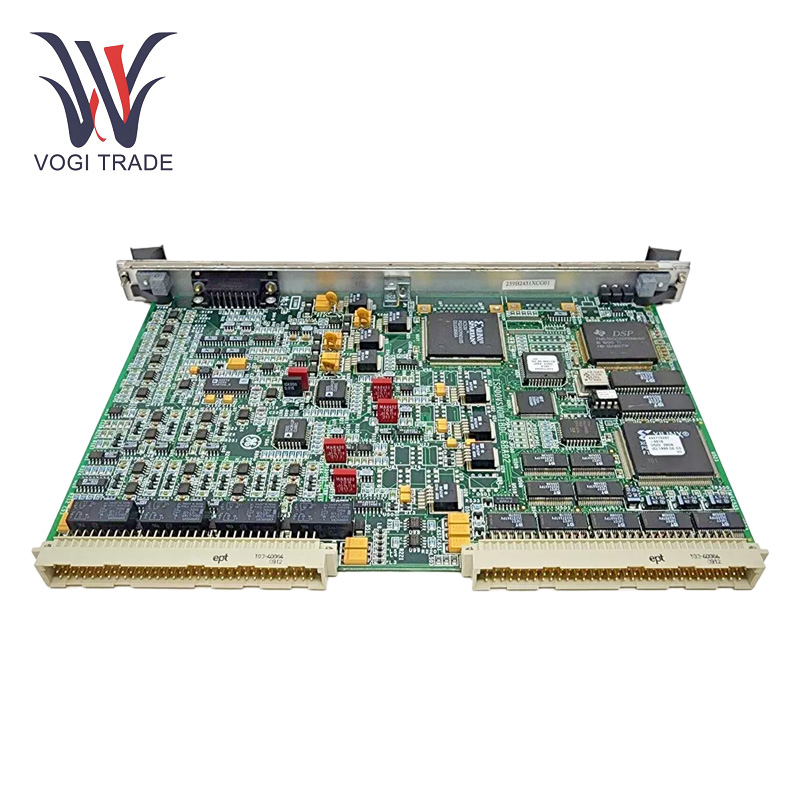

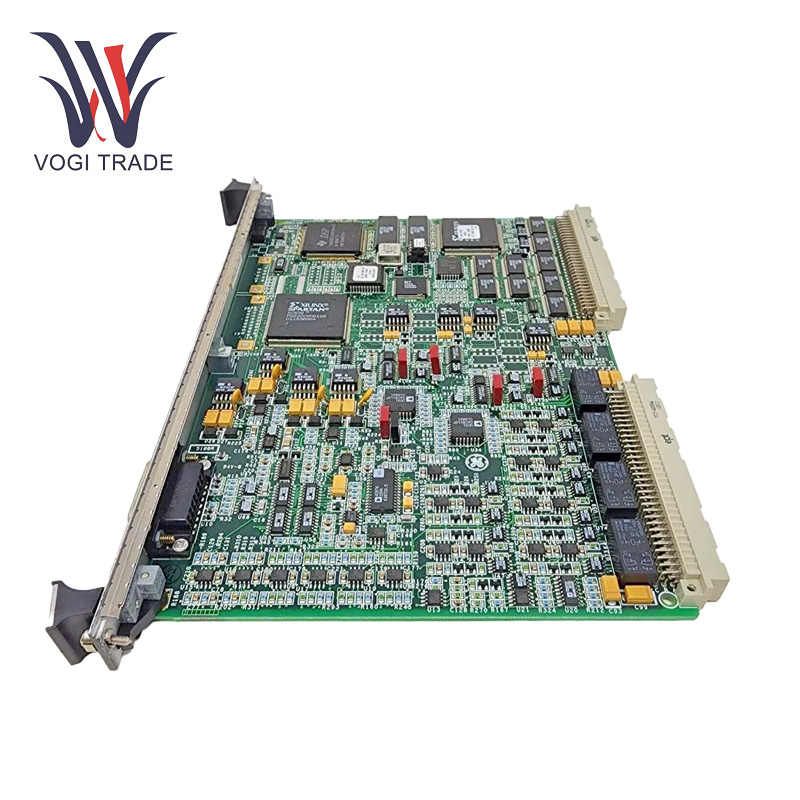

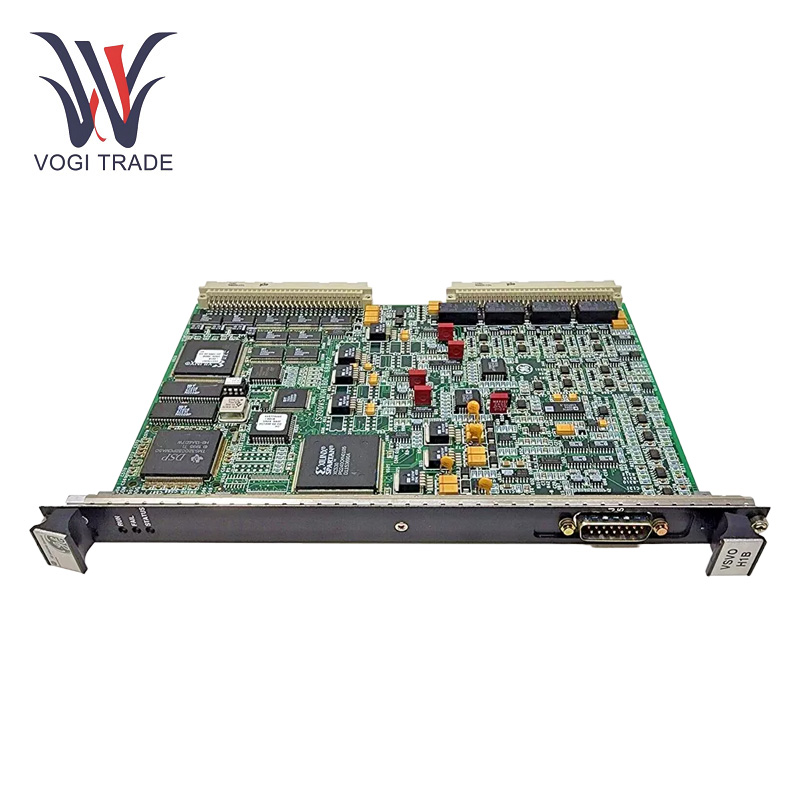

مارک: GEتوضیحات: صفحه کنترل سروو VMEشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 45اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200VSVOH1B یک صفحه کنترل سروو VME است که برای سیستم کنترل توربین مارک VI طراحی شده است. این چهار سرویس دهنده الکترو هیدرولیک ، تنظیم بخار و جریان سوخت را مدیریت می کند و بازخورد موقعیت LVDT را برای کنترل دقیق شیر پردازش می کند.
| ساخت |
سعادت |
| شماره مدل |
is200vsvoh1b is200vsvoh1bdc |
| شماره سفارش |
is200vsvoh1b is200vsvoh1bdc |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40cm*35cm*5cm |
| ابعاد بسته بندی |
42cm*37cm*7cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیاتی
کانال های کنترل سروو: چهار دریچه سروو-هیدرولیک سروو را مدیریت می کند ، هر کدام خروجی های جریان دو طرفه را برای کنترل دریچه های بخار و سوخت فراهم می کنند.
بازخورد موقعیت: از ترانسفورماتورهای دیفرانسیل متغیر خطی (LVDT) برای بازخورد دقیق موقعیت دریچه استفاده می کند ، از شش ورودی LVDT پشتیبانی می کند.
تحریک LVDT: ولتاژ تحریک موج سینوسی 3.2 کیلوهرتز برای LVDT ها تولید می کند و از سنجش دقیق موقعیت اطمینان می دهد.
ورودی های نرخ پالس: شامل سه ورودی جریان سرعت پالس برای برنامه های اندازه گیری میزان جریان سوخت.
دامنه دما: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.
ویژگی های محصول
منبع تغذیه و توزیع: GE IS200VSVOH1B در واقع یک قطب برق است. قدرت ورودی را تجزیه و تحلیل می کند و سپس آن را به صورت تنظیم شده به زیر سیستم های مختلف توزیع می کند.
تهویه و تبدیل سیگنال: GE IS200VSVOH1B دارای قابلیت های پیشرفته تهویه سیگنال است. این قادر به دیجیتالی کردن سیگنال های آنالوگ از سنسورها است تا بتوانند توسط کنترل کننده های دیجیتال پردازش شوند. عملکرد دیگر شکل دادن سیگنال ها از منابع خارجی برای تأمین نیازهای امپدانس مدار داخلی ، کمک به یکپارچگی سیگنال در حالی که باعث کاهش ورود سر و صدا می شود.
پشتیبانی رابط ارتباطی: و همچنین کنترل کننده تعبیه شده اساسی این یک SCU است ، یک رابط ارتباطی از پورت های ارتباطی متعدد پشتیبانی می کند. GE IS200VSVOH1B احتمالاً همچنین دارای درگاه اترنت برای ارتباط با سرعت بالا با سایر سیستم های کنترل و ایستگاه های نظارت از راه دور است. همچنین دارای رابط های سریال مانند 232 روپیه و 485 روپیه است که امکان سازگاری با دستگاه های قدیمی تر و عملکرد در مکان های صنعتی پر سر و صدا را فراهم می کند. با استفاده از پروتکل های ارتباطی ، این رابط ها به سازگاری با بیش از یک نوع تنظیم اتوماسیون صنعتی کمک می کنند.
نصب
سوار شدن: GE IS200VSVOH1B به هر شکافی از قفسه VME می رود و اهرم های بالا و پایین تنش را در اتصالات لبه درگیر می کنند.
تضمین کننده: پیچ های اسیر را در قسمت بالا و پایین پنل جلویی محکم کنید تا تخته امن شود.
اتصال: رابط سیگنال باید از کابل های متصل به اتصال J5 در پنل جلویی و اتصالات J3/J4 در پشت صفحه VME استفاده کند.
قدرت بالا رفتن: پس از نصب ، قفسه VME را روشن کنید ، LED های پنل جلویی را کنترل کرده و نشانه های تشخیصی را بررسی کنید.
Aدامنه
توربین های گاز و بخار:سوخت های سوخت و بخار را برای حفظ راندمان توربین کنترل می کند.
گیاهان ژنرال قدرت: تنظیمات توربین را برای تولید انرژی مجاز بهینه می کند.
کنترل فرآیند صنعتی: این کنترل ماشین آلات GE IS200VSVOH1B نیاز به تنظیم دقیق جریان سیال و موقعیت یابی شیر در فرآیندهای صنعتی بحرانی دارد.
عیب یابی
بازرسی بصری: صفحه را برای آسیب جسمی ، اتصالات سست یا علائم گرمای بیش از حد بررسی کنید.
شاخص های LED: بررسی کنید که LED های پانل جلوی Blink Green Blink به معنای عملکرد طبیعی است ، Fail Solid Red نشان دهنده یک خطا است ، و Orange Orange Blink وضعیت زنگ خطر را نشان می دهد.
تأیید سیگنال: از ابزارهای تشخیصی برای تأیید یکپارچگی سیگنال های بازخورد LVDT ، خروجی های جریان سروو و ورودی های نرخ پالس استفاده کنید.
بررسی پیکربندی: بررسی کنید که تنظیمات بلوز و تنظیمات بلوز مطابق با الزامات سیستم و برنامه است
شرایط زیست محیطی: محیط عملیاتی برای جلوگیری از تأثیرگذاری بر عملکرد ، باید با دامنه دمای مشخص شده و رطوبت مطابقت داشته باشد.
