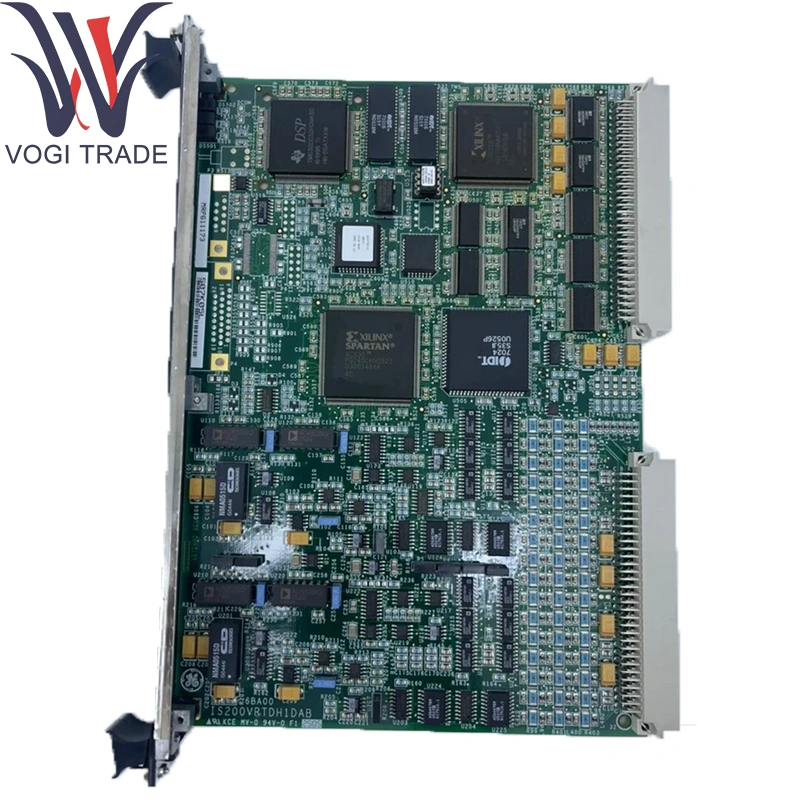

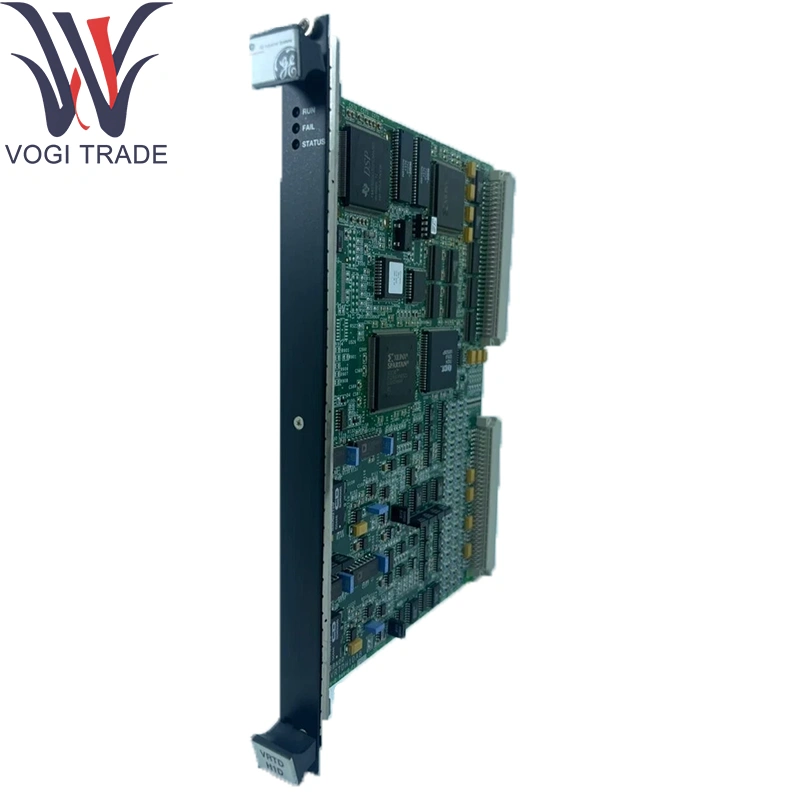

GE IS200VRTDH1D

پارامترهای فنی

کانال ها:

ورودی های لرزش 4 × (IEPE/10 ولت ولتاژ شتاب سنج)

ورودی های 4 × RTD (PT100/PT1000 ، 2-/3-/4 سیم)

ورودی های ارتعاش:

نوع سیگنال: ساخته شده در تحریک جریان ثابت (4 میلی آمپر) برای سنسورهای IEPE یا ورودی های مستقیم 10 ولت

پهنای باند: 0.1 هرتز تا 5 کیلوهرتز

وضوح: 24 بیتی δς ADC

نرخ نمونه برداری: حداکثر 10 کیلوهرتز در هر کانال ، هماهنگ شده

حفاظت از ورودی: گیره 35 ولت ، حفاظت از قطبیت معکوس

ورودی های RTD:

انواع پشتیبانی شده: استاندارد PT100 (IEC-751) ؛ PT1000 به صورت اختیاری از طریق الگوی مهندسی پشتیبانی می شود

دقت: 0.1 درجه سانتیگراد در دمای 0 درجه سانتیگراد تا 0.2 درجه سانتیگراد در مقیاس کامل

وضوح: 0.01 درجه سانتیگراد

نرخ نمونه برداری: 10 نمونه/ثانیه در هر کانال

جبران اتصال سرد: لازم نیست ؛ اندازه گیری مقاومت مستقیم

جداسازی: کانال تقویت شده- به کانال و کانال- به زمین (> 1 کیلو ولت) برای همه کانال ها

محیطی:

دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر چگالشی

این پارامترها برای GE IS200VRTDH1D اعمال می شود.

تابع محصول

GE IS200VRTDH1D لرزش سرعت بالا و تشخیص دما را در یک صفحه ترمینال واحد ادغام می کند. شرایط ماژول ، دیجیتالی شدن و سیگنال های شتاب سنج زمانی و مقاومت RTD ، ارسال داده های سلامت و عملکرد در زمان واقعی از طریق اتوبوس اترنت Ionet به CPU Mark Vie برای ارتعاش پیشرفته ، برنامه های محافظت و آنالیز روند حرارتی.

ماژول های پشتیبانی اصلی

شرکت حامل بسته I/O: IS42XPSCAH1B POWER/CARRIBLY مونتاژ تأمین برق و اتصالات یونت

ماژول کنترلر: CPU مارک VIE (به عنوان مثال ، IS200TPROH1C) اجرای منطق محافظت مبتنی بر لرزش و کنترل های حرارتی

تابلوهای مکمل I/O:

ورودی های گسسته با سرعت بالا (IS200SDIIH1ADB) برای ضبط رویداد

درایورهای Solenoid/Relay (IS200SRTDH2A) برای فعالیت سفر

ورودی های آنالوگ- فشار و جریان- حلقه (IS220PAICH1A)

GE IS200VRTDH1D در این اکوسیستم فعالیت می کند.

اجزای پسوند

بلوک های ترمینال قابل انعطاف: بلوک های پیچ پیچ 34 طرفه با پست های خاتمه سپر برای سپرهای شتاب سنج

کیت های نصب و راه آهن و پانل: کلیپ های آداپتور و براکت های زاویه ای برای نصب 35 میلی متر راه آهن یا پانل

لوازم جانبی محافظ: گیره های کابل محافظ و مهره های فریت برای سرکوب EMI در کابل کشی لرزش

وسایل کالیبراسیون: شبیه سازهای سیگنال شتاب سنج و جعبه های مقاومت RTD برای تأیید سایت

کیت خدمات پوشش دهنده Conformal (برای 1DAB): کیت خدمات میدانی برای تمدید روکش مقاوم در برابر رطوبت

همه لوازم جانبی از GE IS200VRTDH1D پشتیبانی می کنند.

پشتیبانی نرم افزاری

پیکربندی و کالیبراسیون:

حالت کانال (IEPE در مقابل 10 V V) و سیم کشی RTD از طریق الگوهای GE Controlst ™/ToolboxST انتخاب شده است

جادوگران کالیبراسیون آنلاین برای حساسیت شتاب سنج و تنظیمات دهانه RTD

تشخیص و نظارت:

دامنه لرزش زمان واقعی ، پرچم های ماشه فرکانس- دامنه و وضعیت RTD-Health موجود در برچسب های HMI و OPC-DA

Self- test on power- up with diagnostic flags in controller logs

به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Mark Vie تحویل داده می شود. از طریق جعبه ابزار استفاده می شود

مستندات: به تفصیل در راهنمای نصب GE Mark Vie/Vies I/O و کتابچه راهنمای مرجع ماژول ورودی Vibration & RTD

ابزارهای نرم افزاری GE IS200VRTDH1D را پیکربندی می کنند.
