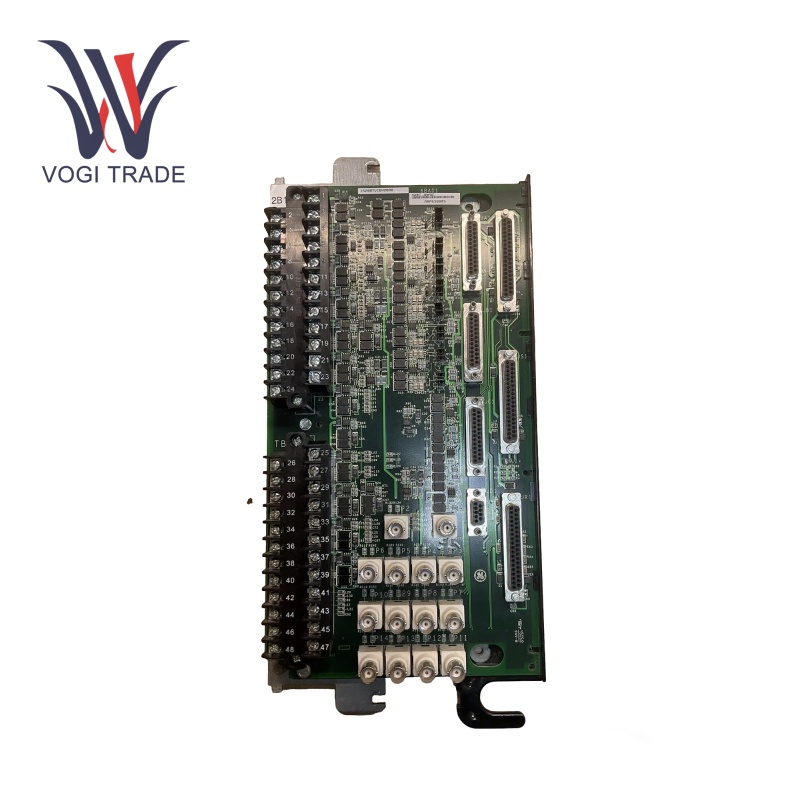

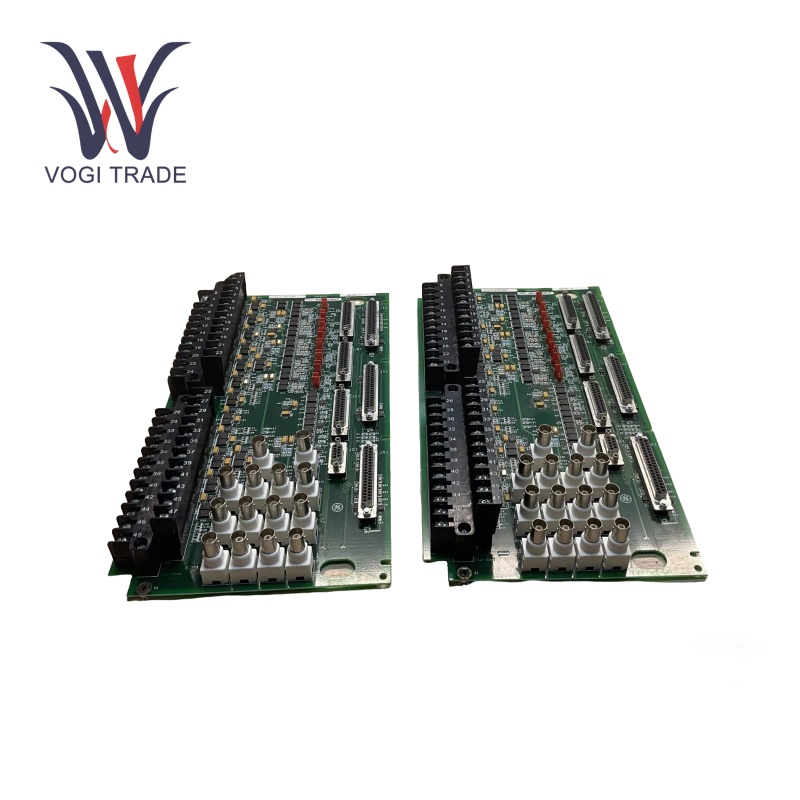

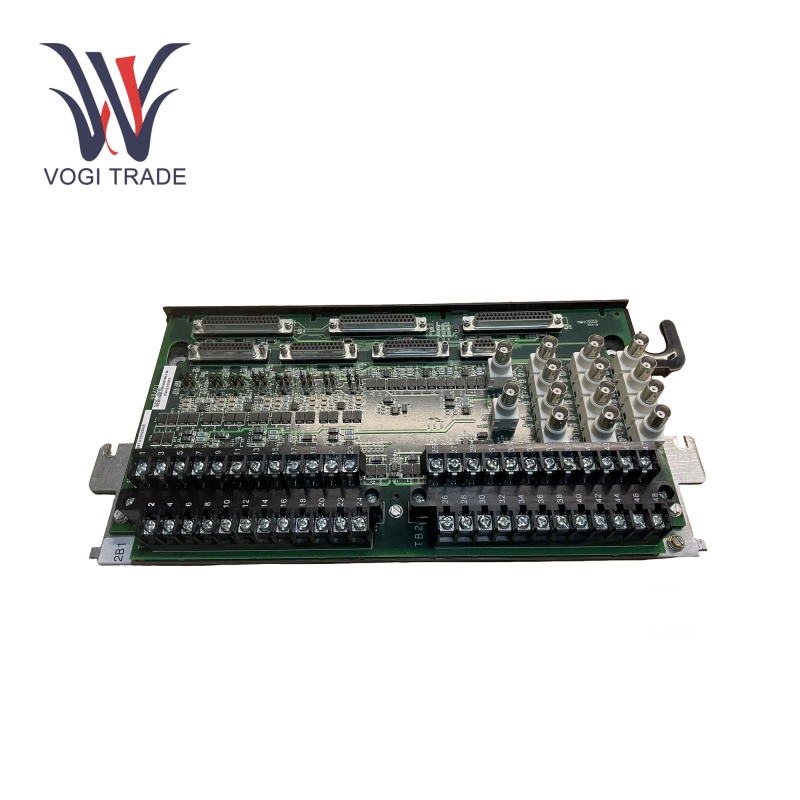

مارک: GEتوضیحات: صفحه ترمینال ارتعاششرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 11اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200TVIBH2BBB یک صفحه خاتمه لرزش است که در سیستم کنترل توربین Mark Vie مورد استفاده قرار می گیرد و به گونه ای طراحی شده است که با پروب های ارتعاش مانند پروکسی ها ، لرزه نگاری ، شتاب سنج و سرعت.
| ساخت |
سعادت |
| شماره مدل |
is200tvibh2bbb |
| شماره سفارش |
is200tvibh2bbb |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
33cm*17.8cm*4.5cm |
| ابعاد بسته بندی |
35cm*20cm*7cm |
| وزن |
0.84 کیلوگرم |
پارامترهای عملیاتی
منبع تغذیه: با منبع تغذیه 24 VDC کار می کند.
دمای عملیاتی: توابع به طور مؤثر در محدوده دما از 0 درجه سانتیگراد تا 60 درجه سانتیگراد.
رطوبت: برای مقاومت در برابر محیط ها با حداکثر 95 ٪ رطوبت غیر ضمنی طراحی شده است.
انواع سیگنال:این می تواند انواع سیگنال ها ، از جمله 4-20 کارشناسی ارشد ، 0-10 ولت و سیگنال های شتاب سنج را پردازش کند.
میزان نمونه برداری: قابلیت های نمونه برداری با سرعت بالا ، نظارت بر زمان واقعی و تجزیه و تحلیل داده های لرزش را تضمین می کنند.
ویژگی های محصول
نظارت بر لرزش: GE IS200TVIBH2BBB دارای سنسورهای لرزش حساسیت بالا است که قادر به ضبط ارتعاشات دقیقه در تجهیزات صنعتی است. این بیماری و وضعیت عملکرد ماشین آلات را با داده های زمان واقعی با نظارت مداوم بر سطح لرزش به شما می دهد.
تشخیص و تشخیص گسل: GE IS200TVIBH2BBB می تواند گسل های دستگاه را بر اساس داده های سیگنال ارتعاش کنترل شده تشخیص و تشخیص دهد. دستگاه الگوهای ارتعاش را با استفاده از الگوریتم ها و آستانه های پیش مجموعه تجزیه و تحلیل می کند. GE IS200TVIBH2BBB نه تنها می تواند تعیین کند که مقادیر لرزش بالاتر از حد معمول است ، بلکه می تواند فرکانس های لرزش غیر طبیعی را نیز تعیین کند ، که می تواند یک شاخص اولیه یک گسل باشد.
ورود به سیستم داده ها و انتقال: GE IS200TVIBH2BBB می تواند داده های لرزش را به مرور زمان وارد کند. این قادر به ضبط داده های لرزش تاریخی است ، که می تواند برای تجزیه و تحلیل روند و ارزیابی عملکرد بلند مدت ماشین آلات استفاده شود. اپراتورها یا پرسنل تعمیر و نگهداری می توانند این داده ها را برای تجزیه و تحلیل مشاهده کنند. علاوه بر این ، داده های لرزش را می توان از طریق رابط ارتباطی به سیستم کنترل متمرکز یا ایستگاه نظارت ارسال کرد. این امر امکان نظارت از راه دور و مدیریت چندین دستگاه را از یک مکان واحد فراهم می کند.
خاتمه: به عنوان قطب برای خاتمه سیگنال های لرزش ، کمک به سیم کشی مرتب و قابل کنترل عمل می کند.
تهویه سیگنال: پاسخ پروب ارتعاش با پروکسیمور ، لرزه ای ، شتاب سنج و پروب Velomitor. پردازش سیگنال ها با سیستم کنترل.
نصب
نصب: هیئت مدیره را در یک محفظه محافظ که مطابق با مشخصات محیطی است ، نصب کنید و از تهویه کافی و محافظت از آلاینده ها اطمینان حاصل کنید.
سیم کشی کاوشگر خارجیs: همانطور که در نمودارها نشان داده شده است ، پروب ها را به صفحه وصل کنید و از مقادیر گشتاور نشان داده شده برای اطمینان از اتصال خوب استفاده کنید.
پیکربندی: صفحه را برای الزامات خاص برنامه ، مانند انواع کاوشگر ، تنظیمات تهویه سیگنال و سایر پارامترها از طریق سوئیچ های بلوز پردازنده پیکربندی کنید.
تست: پس از نصب ، آزمایش کامل انجام دهید تا تأیید کنید که هر اتصال به درستی کار می کند و همه چیز به درستی با سیستم کنترل ادغام می شود.
دامنه کاربرد
نیروگاه: GE IS200TVIBH2BBB در سیستم های کنترل توربین گاز و بخار برای نظارت و مدیریت سیگنال های ارتعاش ، اطمینان از عملکرد ایمن و کارآمد نیروگاه ها استفاده می شود.
اتوماسیون صنعتی: در بسیاری از کارهای اتوماسیون صنعتی با نیاز به نظارت بر لرزش قابل اعتماد و کنترل تجهیزات و ماشین آلات فرآیند استفاده می شود.
سیستم های ساختمانی: در سیستم های HVAC و سایر مؤلفه های زیرساخت های ساختمان برای نظارت و کنترل ارتعاشات استفاده می شود.
عیب یابی
بازرسی بصری: تخته را بطور دوره ای با چشم به قطعات سوخته یا اتصالات سست و یا اتصالات سست بررسی کنید و در صورت اشتباه بودن اقدام کنید.
تأیید اتصال: در صورت سست شدن و/یا فاسد شدن اتصالات ترمینال را تأیید یا تعمیر کنید ، که می تواند انتقال سیگنال را قطع کند.
بازرسی از پرش ها: تأیید کنید که پرش ها به درستی برای نوع سیستم و پروب های مورد استفاده تنظیم شده اند.
ارزیابی محیط زیست: اطمینان حاصل کنید که محیط عملیاتی خارج از محدوده درجه حرارت و رطوبت مشخص نیست ، در حالی که اطمینان حاصل می کنید گرما یا رطوبت مؤلفه های موجود در صفحه را تحت فشار قرار نمی دهد.
