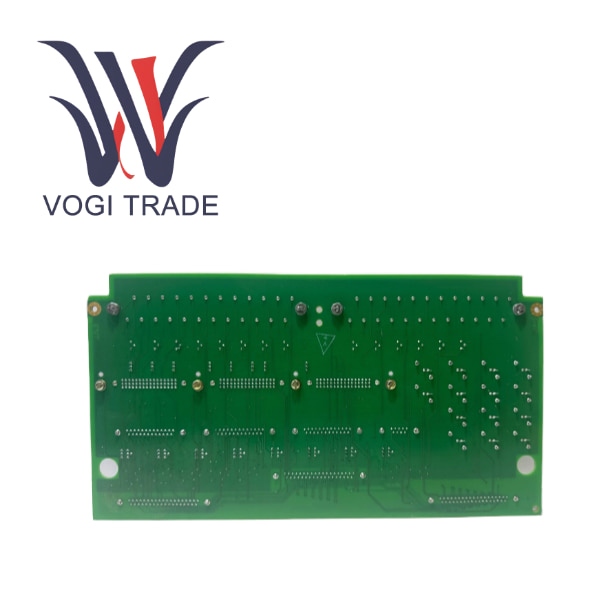

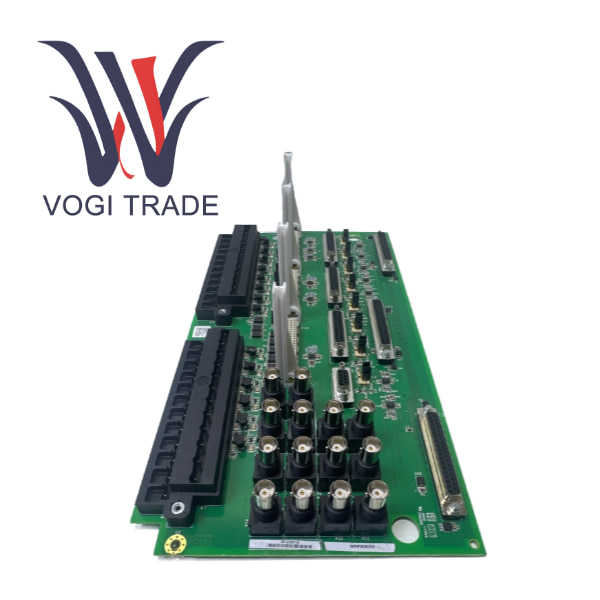

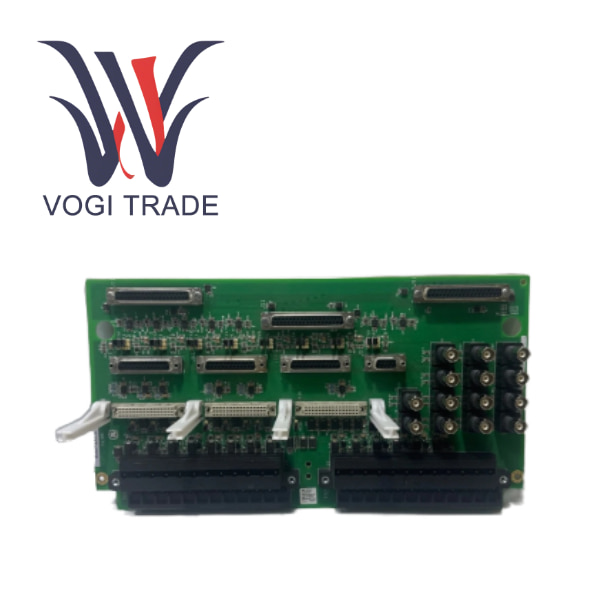

GE IS200TVBAH2ABC

بررسی اجمالی محصول

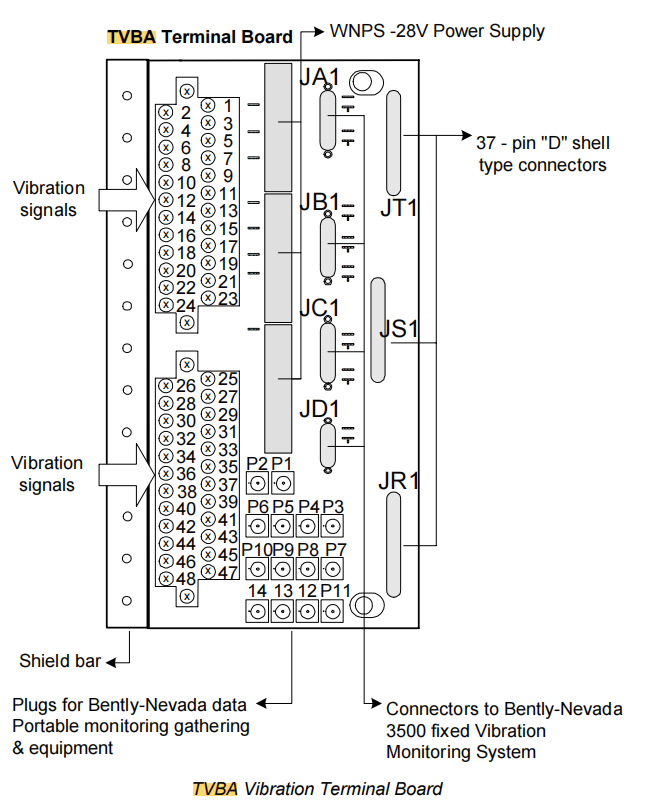

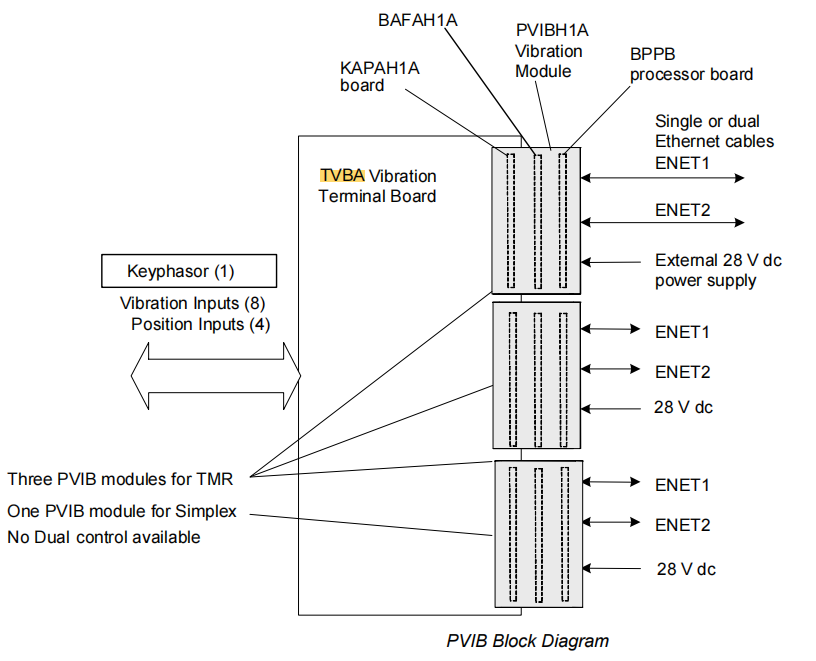

GE IS200TVBAH2ABC یک برد ترمینال ورودی سیگنال دینامیکی با کارایی بالا و چگالی بالا است که به طور ویژه توسط جنرال الکتریک برای توربین های Mark VIe و Mark VIeS و سیستم های کنترل فرآیند توسعه یافته است. این برد جزء کلیدی معماری I/O غیرمتمرکز Mark VIe است و به طور خاص برای نظارت بر وضعیت و حفاظت از ماشین آلات دوار طراحی شده است. عملکرد اصلی آن ارائه یک رابط سیم کشی فیزیکی ایمن، قابل اعتماد و کم نویز برای سیگنال های آنالوگ سطح پایین و باند وسیع از سنسورهای دقیق مانند سنسورهای جریان گردابی، شتاب سنج ها و آشکارسازهای لرزه ای است. IS200TVBAH2ABC خود یک هاب فعال یا ترمینال با مدار تهویه سیگنال ساده است. سیگنال‌های حسگر در محل از طریق کابل‌های محافظ به این برد ترمینال متصل می‌شوند و سپس از طریق یک کابل روبانی با چگالی بالا به ماژول پردازشگر ورودی/خروجی VVIB (ورودی لرزش) یا SAMB (نظارت صوتی) نصب شده بر روی قفسه ورودی/خروجی کابینت کنترل منتقل می‌شوند. این طراحی تضمین می‌کند که سیگنال‌های دینامیکی ضعیف در حین انتقال مختل نمی‌شوند و یک پایه سخت‌افزاری محکم برای دستیابی به ارزیابی دقیق سلامت مکانیکی، هشدار زودهنگام خطا، و حفاظت بیش از حد قابل اعتماد ایجاد می‌کند.

حوزه صنعت کاربرد

IS200TVBAH2ABC عمدتا در صنایعی استفاده می شود که دارای تجهیزات چرخشی بزرگ و حیاتی هستند و سیستم های کنترل GE Mark VIe/VIeS را اتخاذ می کنند.

صنعت برق

نظارت بر ارتعاش شفت، ارتعاش یاتاقان ها و جابجایی محوری برای توربین های بخار، توربین های گاز، ژنراتورها و پمپ های آب تغذیه.

نفت و گاز طبیعی

نظارت بر شرایط مکانیکی جامع برای کمپرسورهای خطوط لوله مسافت طولانی، کمپرسورهای تبرید کارخانه LNG و تجهیزات توربین محور در سکوهای دریایی.

صنایع شیمیایی و پتروشیمی

نظارت بر ماشین آلات کلیدی توربین مانند مخازن واکنش بزرگ، کمپرسورهای گاز سنتز و کمپرسورهای گاز ترک خورده.

سایر صنایع سنگین

نظارت بر فن های بزرگ، پمپ ها و درایوهای اصلی کارخانه های نورد و غیره.

به روز رسانی محصول و پیشرفت های تکنولوژیکی

سیستم‌های اولیه معمولاً به سیستم مستقل Bently Nevada 3500 برای نظارت و حفاظت از ارتعاشات، تعامل با DCS از طریق سیم‌کشی یا ارتباطات سخت، که منجر به سیلوهای اطلاعاتی و مسائل تعمیر و نگهداری پیچیده می‌شد، متکی بودند.

در عصر Mark VIe، یک راه حل یکپارچه از VVIB/SAMB + TVBA معرفی شد که عملکردهای حفاظتی اساسی را در DCS یکپارچه می کرد و به یکپارچگی کنترل و حفاظت می رسید. این یک پیشرفت قابل توجه در عمل مهندسی بود.

حال و آینده

نرخ نمونه‌برداری، وضوح و چگالی کانال ماژول‌های ورودی/خروجی با کارایی بالاتر دائماً در حال بهبود هستند.

ماژول‌های ورودی/خروجی آینده در سطح محاسبات لبه ممکن است FFT اولیه یا استخراج ویژگی را به صورت محلی انجام دهند، فقط نتایج کلیدی را بارگذاری کنند، در نتیجه بار روی شبکه و سرورها کاهش می‌یابد.

ابر و هوش مصنوعی، داده‌های ارتعاش اصلی را می‌توان از طریق یک دروازه امن و با استفاده از الگوریتم‌های هوش مصنوعی و ML برای پیش‌بینی دقیق‌تر خطا و مدیریت سلامت، در ابر بارگذاری کرد.

مشخصات محصولداستان ها و پارامترها

سری محصولات                GE Mark VIe / Mark VIeS I/O System

نوع ماژول                 ترمینال برد ورودی لرزش/جابجایی/شتاب (ارتعاش/جابه‌جایی/برد ترمینال ورودی شتاب)

مدل                          IS200TVBAH2ABC

ویرایش سخت افزار        H2A

کانال ها و مشخصات سیگنال

تعداد کانال‌ها     ۸ کانال را وارد کنید

انواع سنسورهای پشتیبانی شده

سنسور جریان گردابی        برای اندازه گیری ارتعاش شفت، جابجایی محوری، انبساط دیفرانسیل، خروج از مرکز، و کلید فاز استفاده می شود. به طور معمول خروجی -2V تا -18V DC با سیگنال ارتعاش AC 0-10Vpp روی هم قرار می گیرد.

شتاب سنج                 برای اندازه گیری ارتعاش مطلق صندلی یا بدنه یاتاقان استفاده می شود. می تواند ICP/IEPE یا شتاب سنج های نوع خروجی شارژ را پشتیبانی کند.

سنسور لرزه‌ای                برای نظارت بر ارتعاشات فرکانس پایین استفاده می‌شود.

منبع تغذیه تحریکی    برای شتاب‌سنج‌های ICP/IEPE، برد ترمینال یا ماژول VVIB همراه با منبع جریان ثابت 24 ولت، تحریک منبع جریان ثابت 2-10 میلی آمپر را فراهم می‌کند. برای سنسورهای جریان گردابی، تحریک معمولاً توسط پیش تقویت کننده (Proximitor) ارائه می شود و برد TVBA فقط سیگنال خروجی خود را دریافت می کند.

پهنای باند سیگنال             از سیگنال‌های باند پهن، با محدوده‌های معمولی از 0 هرتز تا 10 کیلوهرتز یا حتی بالاتر پشتیبانی می‌کند تا نیازهای نظارتی ماشین‌های دوار پرسرعت را برآورده کند.
