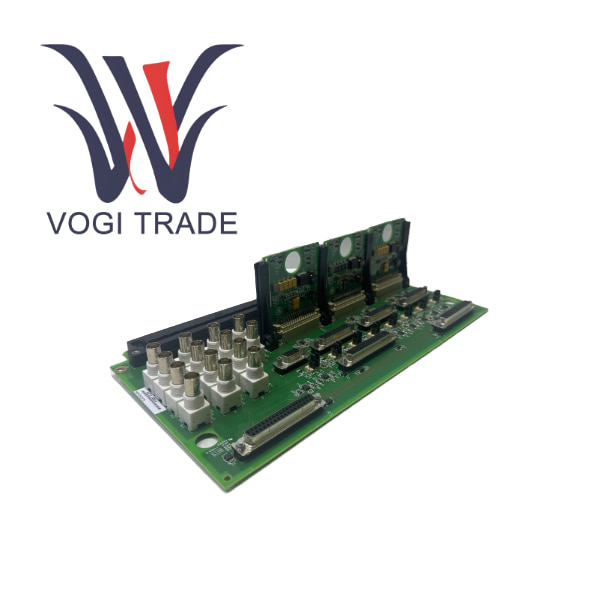

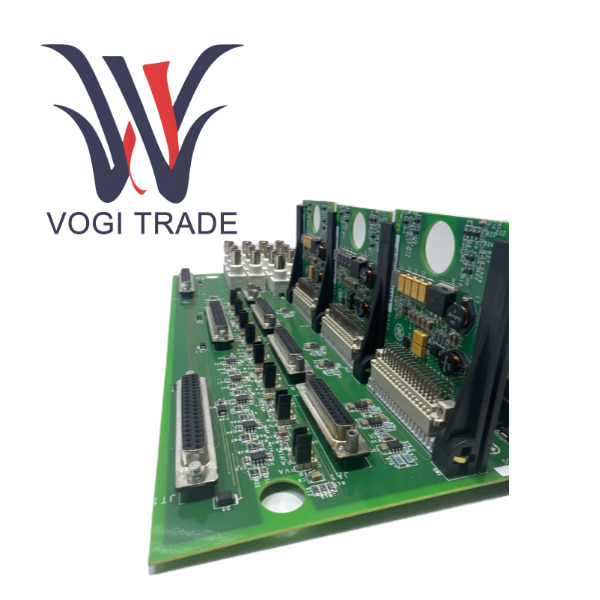

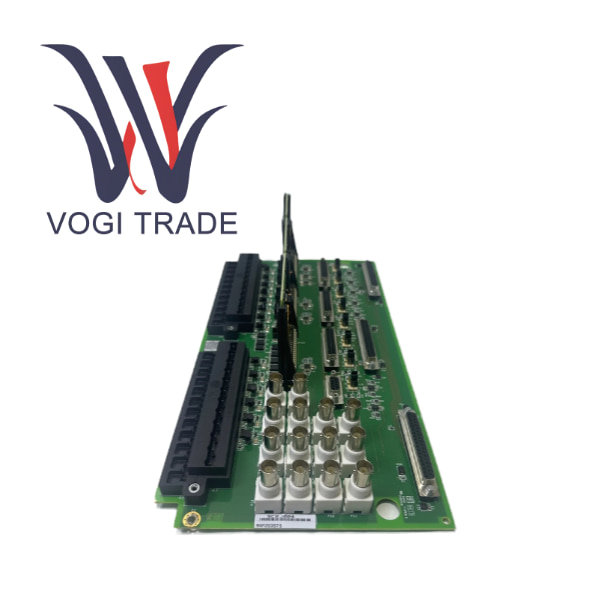

GE IS200TVBAH2AAA

بررسی اجمالی محصول

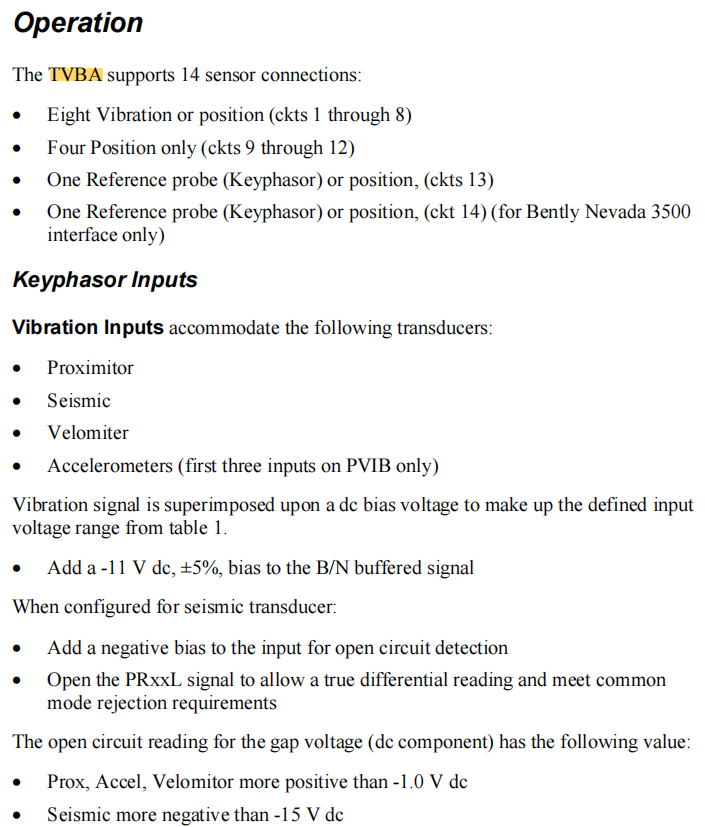

GE IS200TVBAH2AAA یک ماژول پردازنده ورودی/خروجی اختصاصی و با کارایی بالا است که توسط جنرال الکتریک برای توربین های پیشرفته Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. نام رسمی "ارتعاش توربین و رابط تقویت کننده بافر" است. به عنوان یکی از اجزای اصلی معماری I/O توزیع شده Mark VIe، کارت TVBA صرفاً یک برد ساده تبدیل سیگنال نیست. بلکه یک واحد پردازش جلویی هوشمند است.

مشخصات و پارامترهای محصول

مشخصات کلیدی IS200TVBAH2AAA به شرح زیر است

سری محصولات                GE Mark VIe / Mark VIeS I/O System

نوع ماژول                  کارت رابط لرزش توربین و تقویت کننده بافر

مدل                            IS200TVBAH2AAA

ویرایش سخت افزار          H2A

تعداد کانال ورودی       4 کانال ورودی تقویت کننده بافر مستقل

نوع سیگنال ورودی           -خروجی بافر DC 24V

محدوده ولتاژ ورودی      -23.5 ولت تا -1.0 ولت DC

مبدل A/D              ADC 16 بیتی مستقل در هر کانال، تضمین وضوح و دقت بالا

نرخ نمونه برداری               تا 10 کیلوهرتز در هر کانال، برای ثبت رویدادهای ارتعاشی با فرکانس بالا کافی است

جداسازی سیگنال               عایق الکتریکی بین کانال ها و بین کانال ها و زمین برای جلوگیری از تداخل حلقه زمین، بهبود مقاومت در برابر نویز سیستم

مشخصات برق و خروجی

قدرت تحریک حسگر          برای هر پیش تقویت‌کننده متصل، -24 ولت DC ± 1٪ توان تحریک را ارائه می‌کند.

جریان برق                       هر کانال می تواند حداکثر 30 میلی آمپر جریان ارائه دهد

نظارت بر وضعیت                    به طور مداوم جریان برق پیش تقویت کننده و ولتاژ خروجی هر کانال را برای تشخیص مدارهای باز، اتصال کوتاه یا خرابی های پیش تقویت کننده نظارت می کند.

ارتباطات و پردازش

رابط ارتباطی        با استفاده از اترنت پرسرعت برای تبادل داده، از طریق صفحه ورودی/خروجی به کنترلر متصل شده است.

پردازش روی برد               ریزپردازنده داخلی، انجام خودبررسی، تنظیم سیگنال، بسته‌بندی داده و غیره، و بارگذاری مقادیر خام ولتاژ و وضعیت تشخیصی در کنترل‌کننده. توجه                خود TVBA محاسبات FFT یا زنگ هشدار را انجام نمی‌دهد. اینها توسط کنترلر انجام می شود

فیزیکی و زیست محیطی

روش نصب                 در بسته ورودی/خروجی محلی Mark VIe نصب شده است که یک اسلات استاندارد ورودی/خروجی را اشغال می کند. ال ای دی ها

LED سبز OK                        روشن بودن مداوم نشان می دهد که ماژول به طور عادی کار می کند

LED قرمز FAULT                      روشن بودن مداوم نشان می دهد که ماژول یک خطای داخلی یا قطع ارتباط را تشخیص داده است

4 عدد LED زرد CH1-CH4          به ترتیب وضعیت هر کانال را نشان می دهد

دمای کارکرد            25- تا 70+ درجه سانتی گراد
