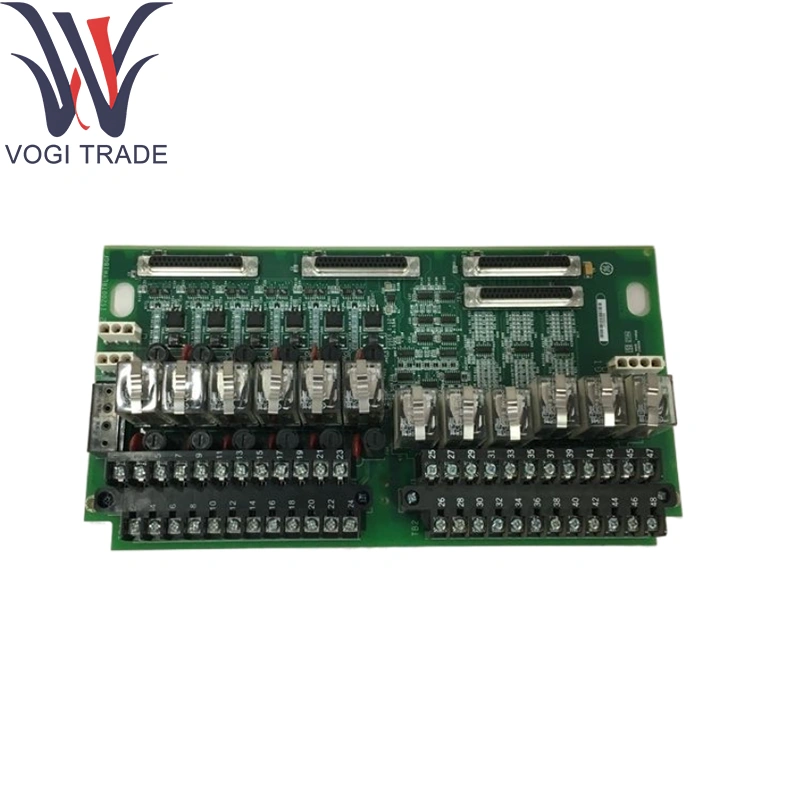

مارک: GEتوضیحات: IS200tturh1cشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 14اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنصفحه ترمینال کنترل توربین GE IS200TTURH1C به عنوان رابط اصلی سیم کشی میدانی برای بسته های Ge Ionet I/O ، شکستن سیگنال های پشت پرده-از جمله قدرت ، I/O گسسته ، آنالوگ I/O و خطوط ارتباطی-بلوک های ترمینال قابل پلاگین استفاده می کند.
| ساخت |
سعادت |
| شماره مدل |
is200tturh1c |
| شماره سفارش |
is200tturh1c |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
233 × 160 میلی متر |
| وزن |
0.32 کیلوگرم |
پارامترهای فنی
اتصالات Backplane GE IS200TTURH1C:
دو اتصالات I/O به سبک DIN 50 پین (مطابقت با شرکت حامل I/O-Pack)
رابط کاربری سیم کشی میدانی GE IS200TTURH1C:
از بلوک های ترمینال پیچ پیچ قابل استفاده پشتیبانی می کند
رتبه بندی ترمینال: حداکثر 300VAC/DC ، 10A در هر مدار
مدار: شکست منفعل ؛ بدون لوازم الکترونیکی فعال یا تنظیم برق
GE IS200TTURH1C رتبه بندی های محیطی:
دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
دمای ذخیره سازی: -55 درجه سانتیگراد تا +100 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
صفحه ترمینال کنترل توربین GE IS200TTURH1C
مسیرها تمام سیگنال های پشت پرده I/O-Pack را به بلوک های ترمینال سازمان یافته و دارای برچسب برای سیم کشی میدانی.
با جدا کردن سیم کشی از ماژول های ظریف پشت صفحه ، نصب و نگهداری را ساده می کند - بلوک های ترمینال می توانند به صورت گسترده از بین بروند.
یک ردپای استاندارد و کم مشخص در کابینت I/O ، حداکثر فضای کابینت و به حداقل رساندن پیچیدگی سیم کشی را فراهم می کند.
ماژول های پشتیبانی اصلی
شرکتهای حمل و نقل I/O: IS42XPSCAH1B مجامع حامل/حامل
ماژول های کنترل کننده: سری CPU GE Markvie (به عنوان مثال ، IS200TPROH1C)
ماژول های I/O: هر ترکیبی از آنالوگ (PTC ، ترموکوپل ، RTD) ، گسسته ، رله یا بسته های ایمنی
اجزای پسوند
گزینه های بلوک ترمینال: بلوک های پیچ پیچ یا بلوک بهار که توسط عملکرد مهم هستند (موجود در انواع 16- ، 32- یا 52 موقعیتی)
کیت های آداپتور Din-Rail: کلیپ ها و براکت ها برای نصب تخته ترمینال روی ریل های 35 میلی متری دین
لوازم جانبی مدیریت کابل: مجرای سیم ، گیره های تسکین کرنش و برچسب های برچسب زدن برای سازمان مهار
پشتیبانی نرم افزاری
پیکربندی: کاربردی نیست - سخت افزار منفعل
تشخیص: در مورد قدرت ، کنترل کننده شناسه ماژول را تأیید می کند. ماژول های گمشده یا نادرست در سیاهههای تشخیصی پرچم گذاری شده اند
مستندات: به تفصیل در راهنمای نصب GE Markvie I/O و دفترچه راهنمای مرجع ترمینال
