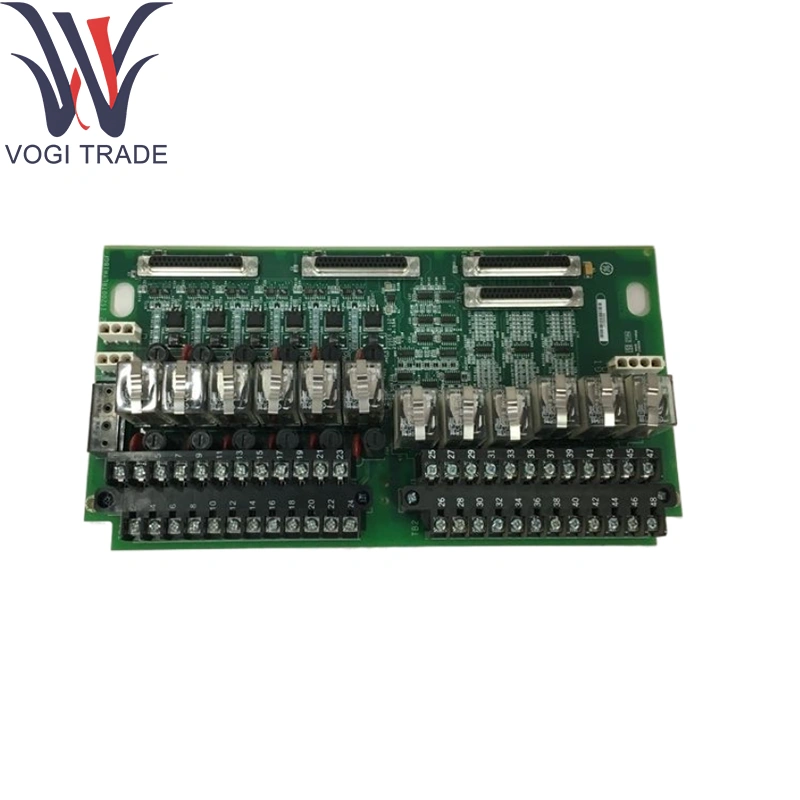

GE IS200TTURH1C صفحه توربین ترمینال

GE IS200TTURH1C پارامترهای فنی صفحه توربین ترمینال

رابط اتصال:

اتصالات Backplane 2 × 50 پین DIN به سبک I/O

بلوک های ترمینال سیم کشی فیلد قابل پلاگین (پیچ پیچ یا نوع بهار)

مدار: شکست منفعل - هیچ مؤلفه فعال یا تنظیم برق

رتبه بندی بلوک ترمینال:

ولتاژ: حداکثر 300VAC/DC

جریان: حداکثر 10a در هر ترمینال

محیطی:

دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

دمای ذخیره سازی: -55 درجه سانتیگراد تا +100 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

روکش: IS200TTURH1CCC دارای یک پوشش ClassC برای مقاومت بیشتر در برابر رطوبت ، اسپری نمک و آلاینده های شیمیایی است

تابع محصول

یک رابط کاربری استاندارد و کم مشخص بین Markvie I/O-Pack Backplane و سیم کشی میدانی ارائه می دهد

خطوط سیگنال ، قدرت و ارتباطی فردی را برای نصب و نگهداری ساده سازماندهی و برچسب گذاری می کند

جایگزینی ماژول سریع را با اجازه دادن به بلوک های ترمینال به صورت گسترده وصل می کند

ماژول های پشتیبانی اصلی

شرکت های حمل و نقل I/O: IS42XPSCAH1B مجموعه های قدرت/حامل

ماژول های کنترل کننده: CPU Markvie و ماژول های ترمینال (به عنوان مثال ، IS200TPROH1C)

تابلوهای I/O: هر ترکیبی از ماژول های آنالوگ ، گسسته ، رله ، ایمنی یا ویژه I/O

اجزای پسوند

گزینه های بلوک ترمینال:

بلوک های پیچ پیچ ، بلوک های بهار گیره یا بلوک های نوع سد ، که توسط عملکرد کلید هستند

کیت های آداپتور DIN-Rail: کلیپ ها و براکت ها برای ایمن کردن تخته TTUR به ریل های 35 میلی متری

لوازم جانبی مدیریت کابل: گیره های مجرای سیم و فشار فشار برای سیم کشی میدان همراه

کیت های پوشش دهنده کنفورماسی: کیت های خدمات میدانی برای استفاده یا تجدید پوشش در تابلوهای استاندارد

پشتیبانی نرم افزاری

پیکربندی: هیچ یک - سخت افزار کاملاً منفعل ؛ هیچ درایور سیستم عامل یا نرم افزاری

Diagnostics: شناسه ماژول در سیستم قدرت سیستم بررسی شد. پرچم های ماژول نادرست یا گمشده در تشخیص کنترلر وارد شده اند

مستندات: در راهنمای نصب GE Markvie I/O و کتابچه راهنمای مرجع ترمینال شرح داده شده است
