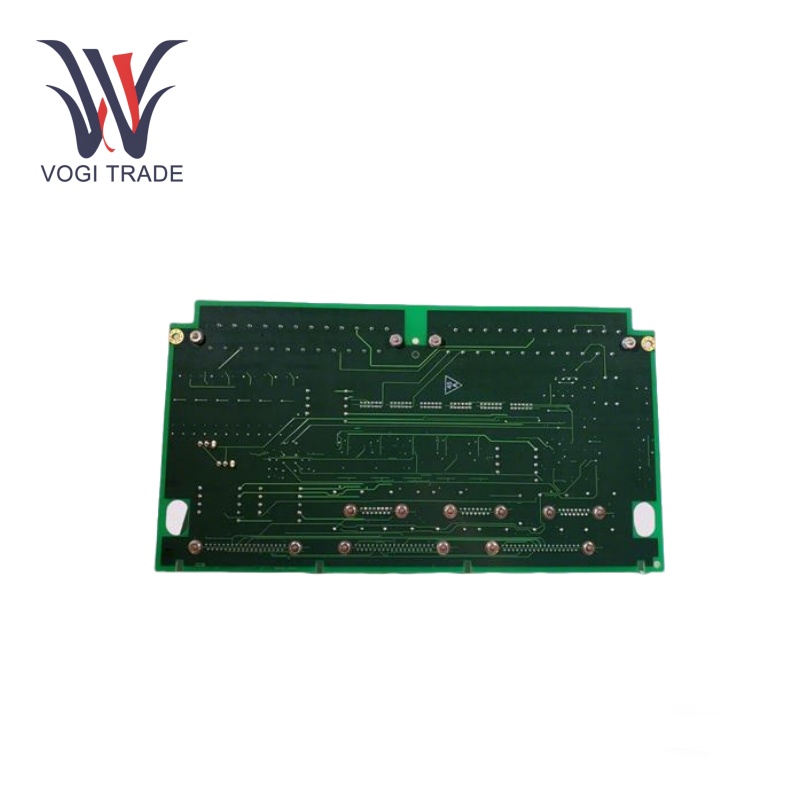

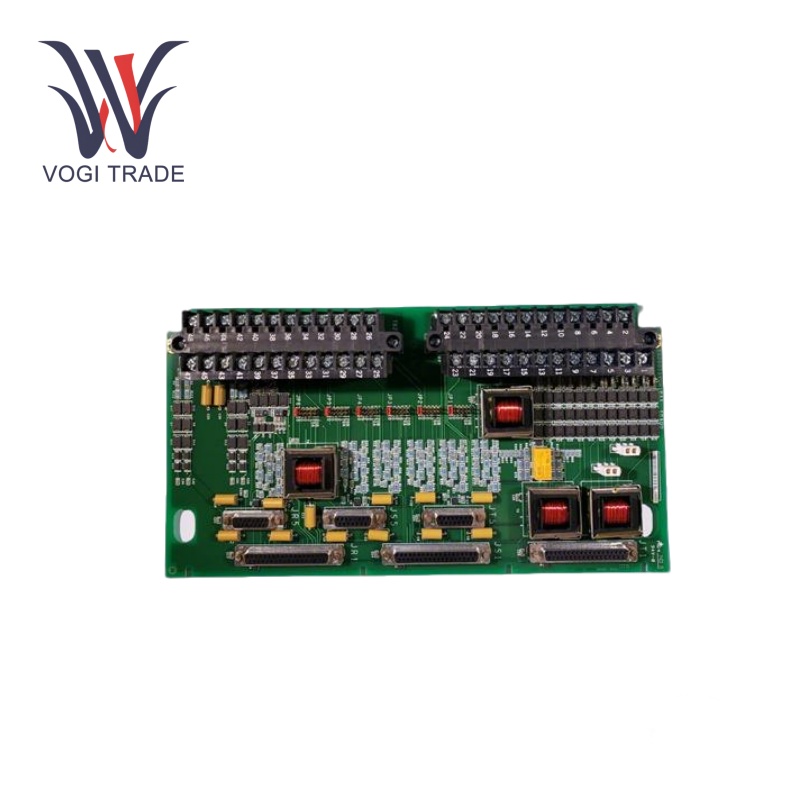

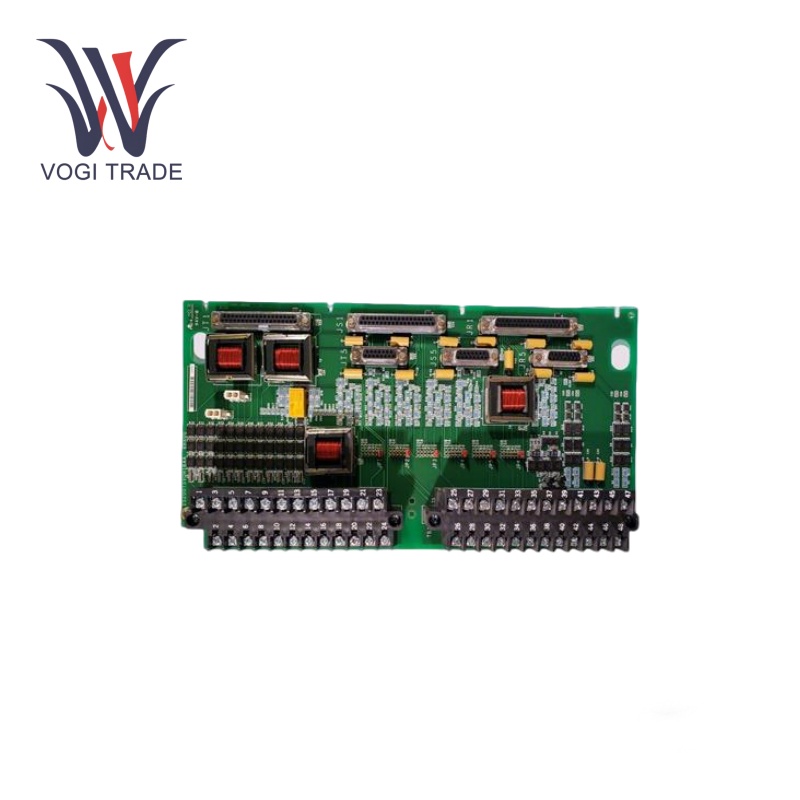

مارک: GEتوضیحات: هیئت مدیره خاتمه سرووشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 17اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200TSVOH1BBB یک صفحه ترمینال ورودی/خروجی سروو است که به طور خاص برای سیستم کنترل توربین مارک VI طراحی شده است. این دستگاه با دو سرویس دهنده هیدرولیک الکتروس برای ارائه کنترل دقیق و نظارت بر بازخورد از طریق یک ترانسفورماتور دیفرانسیل متغیر خطی ، رابط می کند.
| ساخت |
سعادت |
|
شماره مدل |
is200tsvoh1bbb |
| شماره سفارش |
is200tsvoh1bbb |
| کاتالوگ |
ما را علامت گذاری کنیم |
|
کشور مبداء |
ایالات متحده آمریکا |
|
کد HS |
8479909090 |
| بعد |
11.5cm*4.5cm*3.8cm |
| ابعاد بسته بندی |
14cm*7cm*6cm |
| وزن |
0.22 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی: 24 VDC
مصرف فعلی: 120 کارشناسی ارشد
سیگنال های قیاسی: 0 تا 50 vdc
سیگنال های AC: حداکثر 24 VAC
Cنفرت انگیزسیگنال های حلقه: 4 20 میلی آمپر است
پشتیبانی بازخورد: حداکثر سه ترانسفورماتور دیفرانسیل متغیر خطی (LVDT) در هر کانال را در خود جای می دهد و پیکربندی های بالا ، میانه یا کم انتخاب را فراهم می کند.
ورودی های نرخ پالس: 2 تا 14 کیلوهرتز
طرفدارویژگی های مجرای
تابع منبع تغذیه: صفحه مدار نقش اصلی GE IS200TSVOH1BBB استفاده از هیئت منبع تغذیه است. این نیرو را برای مؤلفه های فردی فراهم می کند. این امر به میکروکنترلرها ، ماژول های ارتباطی و رابط های ورودی/خروجی اجازه می دهد تا با تأمین انرژی الکتریکی مورد نیاز به درستی کار کنند.
تابع رابط سیگنال: اندازه گیری سیگنال از طریق چهار نقطه آزمون TP ارائه می شود. این نکات به تکنسین ها اجازه می دهد تا یکپارچگی سیگنال هایی را که از طریق سیستم حرکت می کنند نظارت کنند. این برای تشخیص عملکرد سیستم ضروری است.
تابع اتصال: هیئت مدیره اتصال اترنت را با اتصال جک تسهیل می کند. این اتصال هیئت مدیره را قادر می سازد با سایر مارک های VI ، Mark Vie یا EX2100 و ایستگاه های نگهداری و اپراتور ارتباط و ارتباط برقرار کند. GE IS200TSVOH1BBB تبادل داده ، به عنوان مثال ، داده های عملیاتی زمان واقعی را تسهیل می کند.
نصب
خاموش کردن سیستم:قبل از نصب ، سیستم MARK VI را تأیید کنید و کلیه منابع قدرت مرتبط و تجهیزات متصل از آن خاموش شده است تا به حداقل رساندن پتانسیل شوک الکتریکی و آسیب به اجزای اضافه شده باشد.
شکاف نصب را پیدا کنید: شما در مورد نحوه نصب GE IS200TSVOH1BBB در ماژول Versa Europa Rack راهنمایی خواهید شد. هیئت مدیره به عنوان یک رابط مکانیکی و الکتریکی از مشخصات استاندارد صنعت برخوردار است.
صفحه را نصب کنید: تخته را با شکاف تراز کنید و به آرامی آن را در جای خود قرار دهید. اطمینان حاصل کنید که اتصالات موجود در تمام پین های لبه تخته به درستی در شکاف قرار داده شده است. صفحه را حتماً آن را محکم کنید. این مانع از شل شدن و لرزش در هنگام استفاده می شود.
کابل ها را وصل کنید: با توجه به نمودار سیم کشی سیستم ، هر کابل برق ، کابل های سیگنال و کابل اترنت را به هم وصل کنید. برای جلوگیری از اتصالات متناوب ، همه اتصالات را بررسی کنید.
قدرت روشن و آزمایش: پس از انجام نصب و اتصالات کابل ، سیستم را روشن کنید. برای کمک به بررسی عملکرد GE IS200TSVOH1BBB و سایر مؤلفه ها ، از GE IS200TSVOH1BBB جلو - وضعیت پانل استفاده کنید.
دامنه کاربرد
کنترل توربین گازی: آزمایش و کالیبراسیون سنسورها و محرک ها یا رابط هایی با ابزارهای میدان توربین ، برای نظارت و کنترل عملیات توربین.
اتوماسیون صنعتی: در سیستم های مبتنی بر PLC برای نظارت و کنترل فرآیندها استفاده می شود.
نفت و گاز: سیگنالینگ مؤثر برای عملیات بالادست و همچنین پایین دست.
عیب یابی
بازرسی بصری: به دنبال هرگونه آسیب فیزیکی ، سیم های شل یا اجزای سوخته در صفحه باشید.
بررسی سیگنال: از تجهیزات آزمایش مناسب استفاده کنید تا تأیید کنید که سیگنال های ورودی و خروجی در محدوده اسمی قرار دارند.
تنظیمات بلوز: اطمینان حاصل کنید که پرش JP1 به JP6 به درستی مطابق برنامه تنظیم شده است.
اتصال کابل: به درستی تمام کابل ها ، به ویژه در اتصالات J5 ، J3 و J4 را به درستی وصل کنید و برای خوردگی بررسی کنید.
دقت بازخورد: برای اطمینان از بازخورد دقیق موقعیت دریچه ، قرائت ها را از LVDT ها تأیید کنید.
