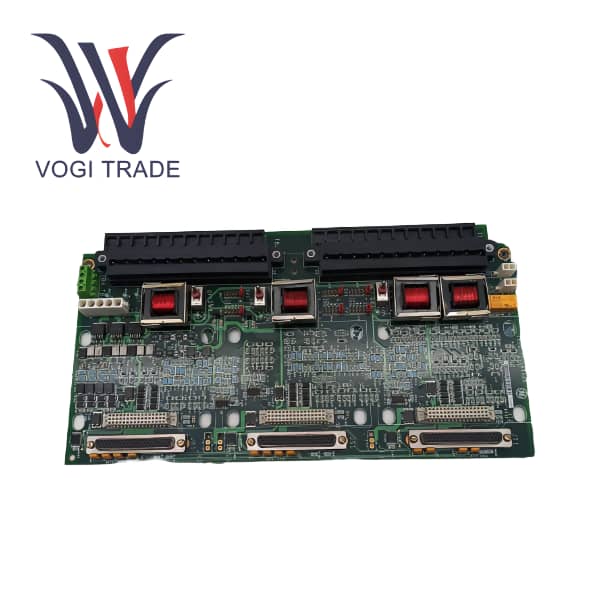

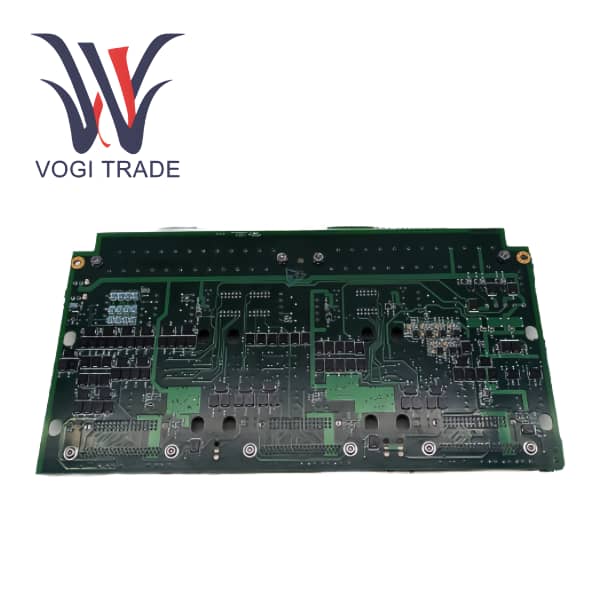

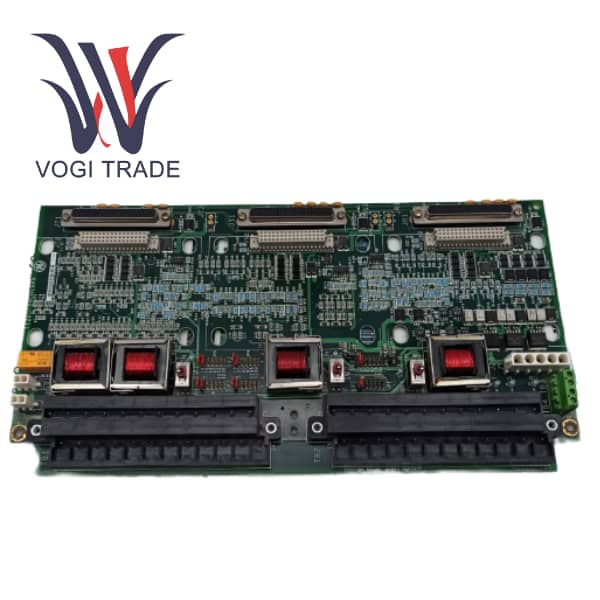

نام تجاری: GEتوضیحات: IS200TSVCH1AEDوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 18مدت پرداخت: T/Tبندر حمل و نقل: Xiamenبرد ترمینال ورودی/خروجی سروو GE IS200TSVCH1AED برای دریافت همزمان ترموکوپل و سیگنال ولتاژ در حلقه های کنترل توربین بحرانی ایده آل است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200TSVCH1A IS200TSVCH1AED |
| شماره سفارش |
IS200TSVCH1A IS200TSVCH1AED |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8537101190 |
| بعد |
178×330×160 میلی متر |
| وزن |
1.5 کیلوگرم |
| مورد |
توضیحات |
|
نام محصول |
برد ترمینال ورودی/خروجی سروو TSVC |
|
شماره قطعه |
IS200TSVCH1AED |
|
توابع اصلی |
به عنوان برد ترمینال رابط در حلقه کنترل سروو، ماژول ورودی/خروجی PSVO را با شیر سرو (خروجی) و سنسور بازخورد موقعیت (مانند LVDT، ورودی) در محل متصل می کند. |
|
پشتیبانی از ماژول های I/O |
باید با ماژول PSVO Servo Control I/O استفاده شود. |
|
سیستم |
در سیستم کنترل Mark VIe، زنجیره کامل کنترل سروو عبارت است از: کنترلر → ماژول PSVO → برد ترمینال TSVC → شیر/سنسور سروو. |
|
سازگاری و افزونگی |
از پیکربندی TMR (Triple Modular Redundancy) پشتیبانی می کند. در یک سیستم TMR، سه ماژول PSVO را می توان به سه کانکتور مستقل (JR1، JS1، JT1) روی همان برد ترمینال TSVC متصل کرد. |
|
ویژگی های کلیدی |
- خروجی: یک سیگنال آنالوگ با دقت بالا (به عنوان مثال ± 10 ولت DC یا 4-20 میلی آمپر) برای راه اندازی شیر سروو ارائه می دهد. - ورودی: سیگنال های بازخورد را از سنسورهای موقعیت دریافت می کند. - تهویه سیگنال: برد حاوی مدار لازم برای تهویه و حفاظت سیگنال است. |
|
اتصال فیزیکی |
- مستقیماً از طریق کانکتور DC-37 پین به ماژول ورودی/خروجی PSVO متصل می شود. - برای نصب و نگهداری آسان از بلوک های ترمینال قابل اتصال و محافظ در سمت زمین استفاده می شود. |
|
منبع تغذیه |
توان عملیاتی توسط ماژول ورودی/خروجی PSVO متصل از طریق کانکتور backplane تامین می شود. |
|
مرجع مستندات |
اطلاعات دقیق در بخش "PSVO Servo Control" سند (صفحات 451-472) یافت می شود. |
تابع اصلییون ها
عملکردهای اولیه GE IS200TSVCH1AED به شرح زیر است:
اولین عملکرد به عنوان یک کنترل کننده دریچه سروو است که جریان یا ولتاژ خروجی دقیقی را به محرک های هیدرولیک یا شیرهای سروو ارائه می دهد.
دریافت سیگنال بازخورد نیز یکی از عملکردهای کلیدی برد ترمینال I/O سروو است. سیگنال های بازخورد را از دستگاه هایی مانند سنسورهای موقعیت و LVDT دریافت می کند.
پردازش سیگنال آنالوگ با دقت بالا نیز یکی از آنهاست. از خروجی و ورودی آنالوگ با وضوح بالا برای اطمینان از دقت کنترل پشتیبانی می کند.
TSVC سازگاری برتر را در سیستم های جنرال الکتریک نشان می دهد. طراحی شده برای استفاده با ماژول PSVO، از پیکربندی های Simplex یا TMR پشتیبانی می کند.
مشخصات فنی
خروجی آنالوگ: ± 10 ولت DC یا 4-20 میلی آمپر
یکپارچه سازی سیستم
GE IS200TSVCH1AED یکپارچه سازی سیستم را از طریق نکات زیر به دست آورد:
در مرحله اول، با ماژول PSVO برای تشکیل یک حلقه کنترل سروو کامل استفاده می شود. ثانیا، از پیکربندی های Simplex (تک کانال) یا TMR (سه گانه زائد) در سیستم های Mark VIe پشتیبانی می کند. ثالثاً، پیکربندی و تشخیص از طریق نرم افزار ToolboxST در دسترس است.
تشخیص و نگهداری
کاربران می توانند سیستم GE Mark VIe را از طریق روش های زیر تشخیص داده و نگهداری کنند:
خود عیب یابی مدارهای کوتاه خروجی، مدارهای باز، اضافه بار و سایر خطاها را شناسایی می کند.
وضعیت از طریق نشانگرهای LED ماژول PSVO و رابط ToolboxST نمایش داده می شود.
جایگزینی آنلاین پشتیبانی می شود و تعمیر و نگهداری آسان را تسهیل می کند.
برنامه های کاربردی معمولی
IS200TSVCH1AED کاربرد گستردهای در سیستمهای کنترل توربین بخار پیدا میکند که بیشترین کاربرد آن در سه حوزه اصلی زیر مشاهده میشود:
کنترل سوپاپ سوخت توربین گاز، کنترل دریچه ورودی توربین بخار و سایر سیستم های سروو صنعتی که نیاز به کنترل موقعیت با دقت بالا دارند
