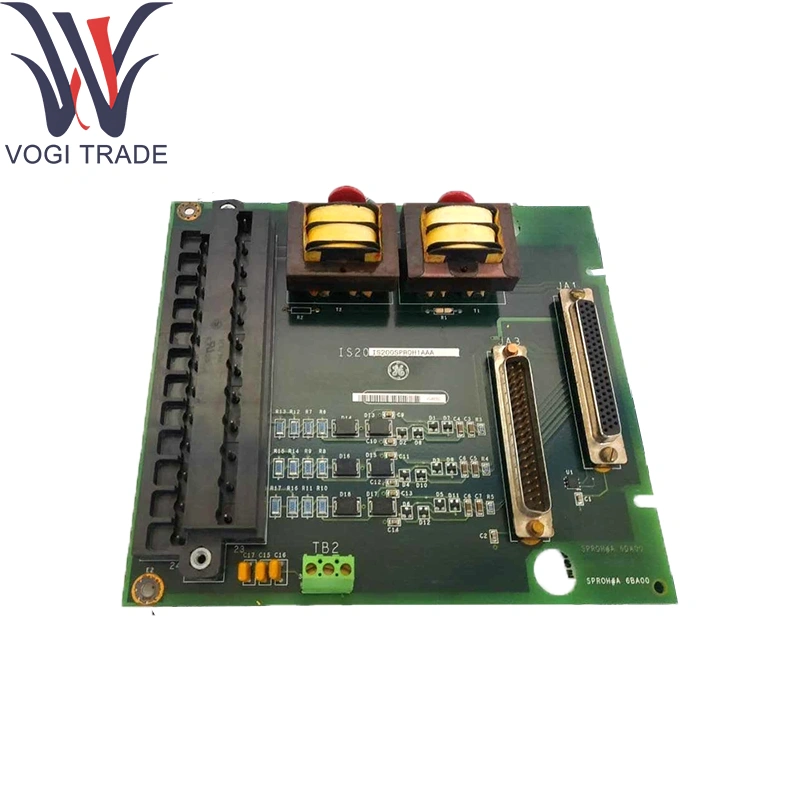

برد ترمینال ورودی/خروجی سروو GE IS200TSVCH1A

پارامترهای فنی

کانال های GE IS200TSVCH1A:

ورودی های 8×ترموکوپل (J, K, T, E, R, S, B قابل انتخاب)

ورودی های ولتاژ 4×0–10 ولت

محدوده و دقت ترموکوپل GE IS200TSVCH1A:

J: -210 درجه سانتیگراد تا +760 درجه سانتیگراد

K: -270 درجه سانتیگراد تا +1372 درجه سانتیگراد

T: -270 درجه سانتیگراد تا +400 درجه سانتیگراد

E: -270 درجه سانتیگراد تا +1000 درجه سانتیگراد

R/S: -50 درجه سانتیگراد تا +1768 درجه سانتیگراد

B: +0 درجه سانتیگراد تا +1820 درجه سانتیگراد

دقت: ± 0.25 درجه سانتیگراد یا ± 0.1٪ از خواندن، هر کدام بیشتر باشد

وضوح: 0.1 درجه سانتیگراد

نرخ نمونه برداری: 20 نمونه در ثانیه در هر کانال

ورودی های ولتاژ GE IS200TSVCH1A:

محدوده: 0-10VDC

دقت: ± 0.1٪ در مقیاس کامل

وضوح: 16 بیت

نرخ نمونه برداری: 200 نمونه در ثانیه در هر کانال

جبران اتصال سرد: جبران‌سازی دیجیتالی یکپارچه در هر کانال برای همه کانال‌های ترموکوپل

فیلتر و محافظت GE IS200TSVCH1A:

فیلتر پایین گذر قابل برنامه ریزی (تا 100 هرتز) روی ترموکوپل

سرکوب سنبله سخت افزاری در خطوط ترموکوپل

گیره اضافه ولتاژ به ± 35 ولت در ورودی های ولتاژ. حفاظت از قطبیت معکوس

جداسازی: کانال به کانال تقویت شده و کانال به زمین (> 1 کیلو ولت)

رابط: هدر 52 موقعیتی با زاویه راست برای بلوک ترمینال قابل اتصال

محیط زیست:

دمای کارکرد: -30 تا +65 درجه سانتیگراد

دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: ≤95% RH، غیر متراکم

عملکرد محصول

برد ترمینال ورودی/خروجی سروو GE IS200TSVCH1A

GE IS200TSVCH1A سیگنال‌های ترموکوپل و ولتاژ فرآیند مخلوط را شرایط و دیجیتالی می‌کند و دمای کالیبره‌شده و داده‌های فرآیند آنالوگ را از طریق گذرگاه اترنت IONet ارائه می‌کند. طراحی با پوشش هم‌شکل آن عملکرد قابل اعتماد را در محیط‌های کنترل مستعد رطوبت یا در معرض آلودگی تضمین می‌کند.

ماژول های پشتیبانی کننده اصلی

حامل بسته ورودی/خروجی: مجموعه برق/ حامل IS42xPSCAH1B

ماژول کنترل: CPU MarkVIe (به عنوان مثال، IS200TPROH1C)

تابلوهای ورودی/خروجی تکمیلی:

برد ورودی RTD (IS220PRTDH1A)

آنالوگ بهینه احتراق (IS220PTCCH1B)

بردهای I/O و رله گسسته در صورت لزوم

اجزای پسوند

بلوک‌های ترمینال قابل اتصال: بلوک‌های گیره‌دار برای جلوگیری از قرار دادن اشتباه کلید می‌شوند

کیت‌های DIN-Rail & Panel-Mount: گیره‌های آداپتور و براکت‌های زاویه برای ریل‌های 35 میلی‌متری یا نصب پانل

لوازم جانبی محافظ: گیره های محافظ کابل و هسته های فریت برای سرکوب EMI

تجهیزات کالیبراسیون و آزمایش: کالیبراتورهای صفر / دهانه خارجی برای تأیید در محل

پشتیبانی نرم افزار

پیکربندی و کالیبراسیون:

تنظیمات نوع ترموکوپل، فیلتر و محدوده ولتاژ از طریق الگوهای GEControlST™/ToolboxST™

جادوگر کالیبراسیون آنلاین برای تنظیمات صفر و دهانه

تشخیص و نظارت:

هشدارهای مدار باز، خارج از محدوده و سلامت کانال در برچسب های HMI و OPC-DA گزارش شده است.

خودآزمایی در هنگام روشن شدن با پرچم‌های تشخیصی قابل دسترسی از طریق تشخیص کنترلر

به روز رسانی سیستم عامل: به عنوان بخشی از نسخه های سیستم MarkVIe ارائه می شود. از طریق ToolboxST™ اعمال می شود

مستندات: مشروح در راهنمای نصب GE MarkVIe/VIeS I/O و کتابچه راهنمای مرجع ماژول ورودی ترموکوپل و ولتاژ
