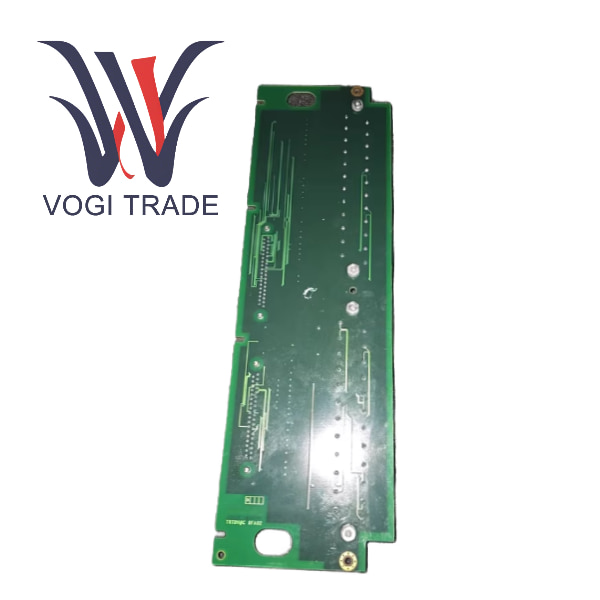

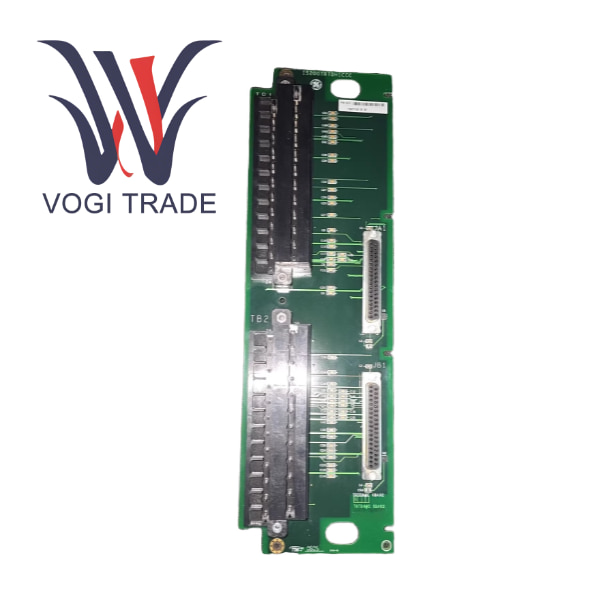

GE IS200TRTDH1DBB

بررسی اجمالی محصول

GE IS200TRTDH1DBB یک برد ترمینال ورودی تشخیص دما مقاومت 8 کاناله است که توسط جنرال الکتریک برای توربین های Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. به عنوان یک جزء کلیدی از معماری I/O توزیع شده Mark VIe، عملکرد اصلی این برد ارائه یک رابط سیم کشی فیزیکی ایمن، قابل اعتماد و استاندارد برای سنسورهای دمای RTD در محل است. IS200TRTDH1DBB خود یک هاب سیم کشی بدون برق است که هیچ پردازش سیگنالی را انجام نمی دهد. پس از اینکه سیگنال‌های مقاومت از حسگرهای RTD در محل از طریق یک کابل محافظ به این برد ترمینال متصل شدند، سپس از طریق یک کابل روبانی اختصاصی با چگالی بالا به ماژول پردازشگر ورودی/خروجی PRTD نصب شده بر روی قفسه ورودی/خروجی کابینت کنترل منتقل می‌شوند. این طراحی کاملاً الزامات بالای پایش دما را در سیستم Mark VI به ارث برده و بهینه می کند و به عنوان سخت افزار اساسی برای اطمینان از نظارت دقیق بر پارامترهای کلیدی مانند دمای بلبرینگ و دمای سیم پیچ تجهیزات حیاتی مانند توربین های گاز و توربین های بخار عمل می کند.

مقایسه محصولات مشابه

راهنمای نصب

برنامه ریزی و آماده سازی

مقدار مورد نیاز TTRTDH1DBB را بر اساس لیست ورودی/خروجی تأیید کنید

ریل DIN 35 میلی متری را در کابینت کنترل نصب کنید

دقیقاً برای طول متناظر کابل های نوار RTD مخصوص جنرال الکتریک سفارش دهید

نصب مکانیکی

IS200TRTDH1DBB را داخل ریل DIN بکشید و آن را محکم کنید

اتصال برق

سمت سیستم، دو سر کابل نوار را محکم در ماژول ورودی/خروجی PRTD و کانکتور TTRTDH1DBB وارد کرده و آنها را قفل کنید.

سمت فیلد، به عنوان نمونه ای از سیستم 3 سیم، سیم A RTD را به ترمینال RTD+ وصل کنید.

سیم B و سیم C را به ترتیب به دو ترمینال RTD- وصل کنید.

اطمینان حاصل کنید که مقاومت دو سیم جبرانی B و C تا حد ممکن سازگار است، که کلید موثر بودن جبران 3 سیم است.

لایه محافظ کابل را وصل کرده و آن را در یک نقطه از کابینت زمین کنید.

بررسی کنید و روشن کنید

همه اتصالات، به خصوص سیم های A/B/C RTD را به دقت بررسی کنید.

پس از روشن شدن، از طریق نرم افزار ToolboxST بررسی کنید که آیا قرائت های هر کانال از ماژول PRTD طبیعی است یا خیر و برای تأیید آن را با دمای واقعی اندازه گیری شده در محل مقایسه کنید.
