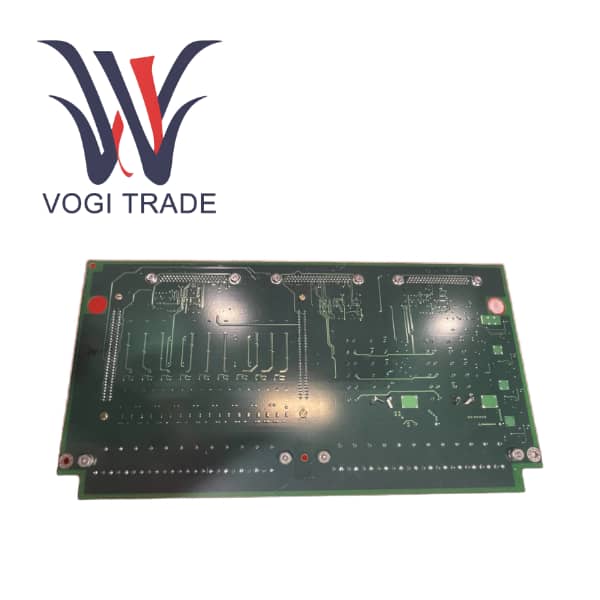

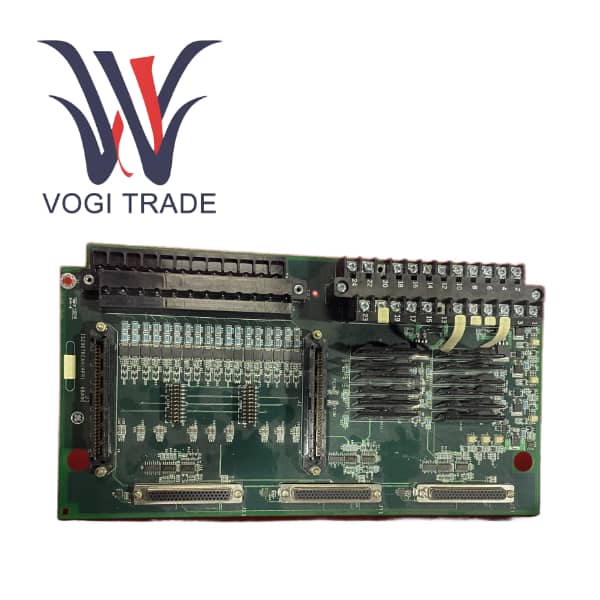

GE IS200TREAH1ACC

بررسی اجمالی محصول

IS200TREAH1ACC یک کارت کنترل ایمنی کلیدی است که توسط GE Energy برای سیستم کنترل SPEEDTRONIC Mark VIe طراحی شده است.

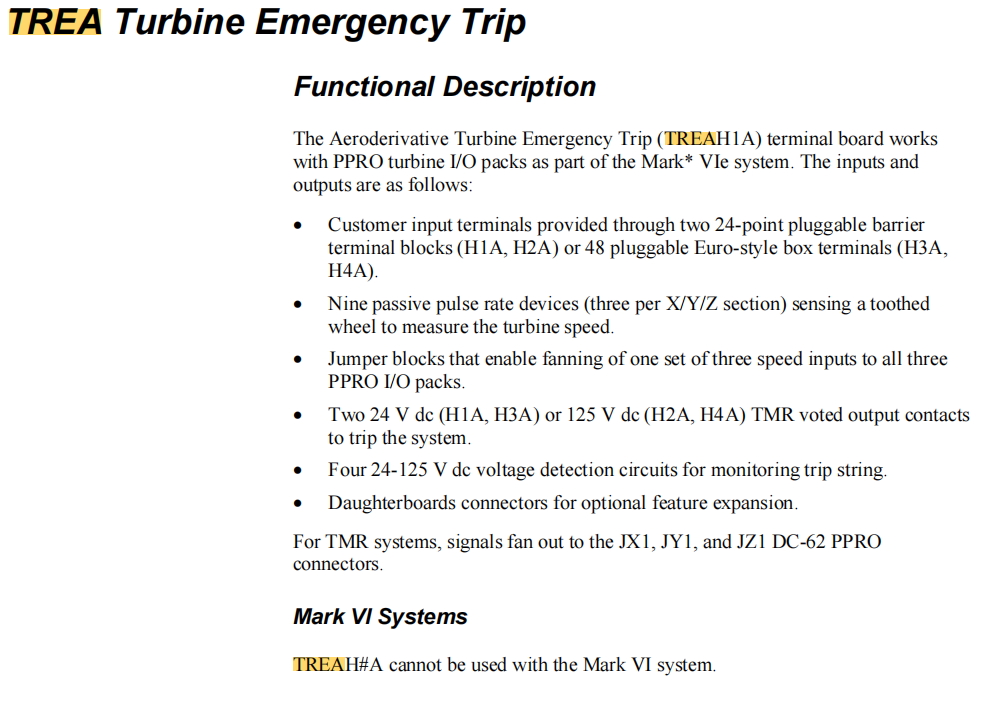

این کارت پردازنده سفر اضطراری توربین (Turbine Emergency Trip) است که "آخرین خط دفاعی" مسئول حفاظت از ایمنی واحد در سیستم کنترل Mark VIe است.

در معماری Triple Modular Redundant Mark VIe، کارت TREA معمولاً همراه با کارت های دیگری مانند TRPG و TREG کار می کند، به طور خاص سیگنال های خاموش شدن اضطراری از سنسورها را کنترل می کند و مستقیماً رله تریپ را برای قطع منبع سوخت فعال می کند و از دستگاه در برابر آسیب محافظت می کند.

ویژگی های عملکرد محصول

Microsecond Reaction به عنوان یک کارت برد سفر اضطراری، سیستم عامل خود را برای شناسایی سیگنال‌های خطرناک در عرض میکروثانیه و اجرای منطق سفر، که سریع‌تر از چرخه اسکن کنترل‌کننده‌های معمولی است، بهینه‌سازی کرده است.

Hardwired Trip، علاوه بر قضاوت با منطق نرم‌افزاری، کارت برد IS200TREAH1ACC معمولاً دارای قابلیت خروجی است که مستقیماً برقی یا رله‌های تریپ خارجی را هدایت کند و اطمینان حاصل کند که سطح سخت‌افزار می‌تواند سوخت را حتی زمانی که کنترلر در حالت بن‌بست است، قطع کند.

در سیستم TMR، کارت برد TREA داده ها را با سایر بردها مانند TREG و TRPG ارجاع می دهد. تنها زمانی که اکثریت آرا به تصویب برسد، این سفر اجرا می‌شود و احتمال سفرهای نادرست را به میزان قابل توجهی کاهش می‌دهد و ایمنی سیستم را بهبود می‌بخشد.

کارت برد عملکرد خود تشخیص مجهز به یک عملکرد تست داخلی قدرتمند است که می تواند وضعیت سخت افزار خود را در زمان واقعی نظارت کند. هنگامی که یک عیب تشخیص داده شود، بلافاصله دستگاه معیوب را هشدار داده و ایزوله می کند.

ادغام با IONet امکان برقراری ارتباط با سایر کارت های برد I/O را از طریق IONet پرسرعت فراهم می کند و امکان دریافت بلادرنگ داده های وضعیت واحد را فراهم می کند.

استفاده از مورد

در شب بار نیروگاه کم بود و واحدها در حالت چرخش کم سرعت قرار داشتند. ناگهان به دلیل نقص در سیستم روغن کاری، سنسور دمای بلبرینگ توربین در عرض 0.5 ثانیه یک جهش دما را به مقدار خطرناک 120 درجه سانتیگراد نشان داد. برد IS200TREAH1ACC نصب شده در کابینت Mark VIe داده های غیرعادی را از سنسور دما از طریق IONet دریافت کرد. منطق سفر اضطراری در داخل برد تعیین کرد که دما از مقدار تنظیم شده "مقدار خاموش شدن بحرانی" فراتر رفته است. TREA بلافاصله یک سیگنال قطع سیمی به سوپاپ قطع سوخت ارسال کرد و منبع تغذیه سیستم جرقه زنی را قطع کرد.

دستگاه در عرض 2 ثانیه با خیال راحت خاموش می شود. با توجه به اقدام سریع TREA، از حوادث عمده تجهیزات مانند فرسودگی یاتاقان و خم شدن روتور جلوگیری کرد و ایمنی نیروگاه را تضمین کرد.

مشکلاتی که در حین استفاده ایجاد می شود

از دست دادن ارتباط IONet Loss اگر کارت برد TREA از ارتباط شبکه R/S/T جدا شود، باعث هشدار «کنترل کننده پاسخ نمی دهد» می شود. اگرچه کارت برد ممکن است همچنان بتواند از طریق سیم کشی سختی استفاده کند، نمی تواند آخرین داده های فرآیند را بدست آورد، که ممکن است منجر به شکست حفاظت شود.

سفر مزاحم اگر سیم‌کشی در محل محافظت ضعیفی داشته باشد و باعث تداخل الکترومغناطیسی در سیگنال‌های ارتعاش یا سرعت شود، ممکن است باعث شود TREA به‌عنوان سرعت بیش از حد اشتباه ارزیابی کند و باعث خاموشی شود و در نتیجه خاموشی برنامه‌ریزی نشده باشد.

قطع برق اگر برق 28Vdc به صورت معکوس وصل شود یا ولتاژ خیلی کم باشد، کارت برد نمی تواند راه اندازی شود. LED پاور روشن نمی شود.
