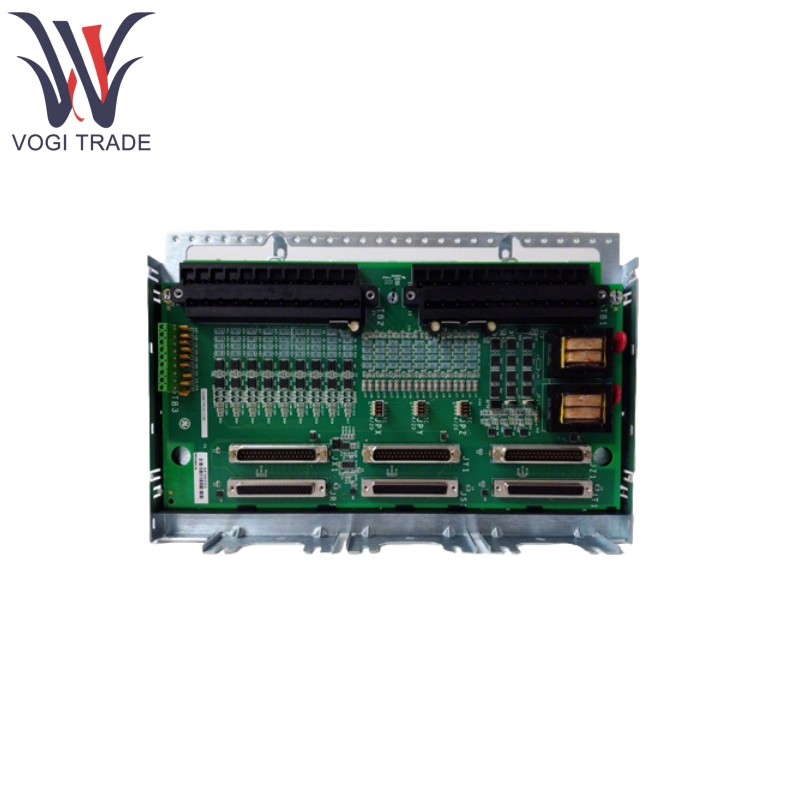

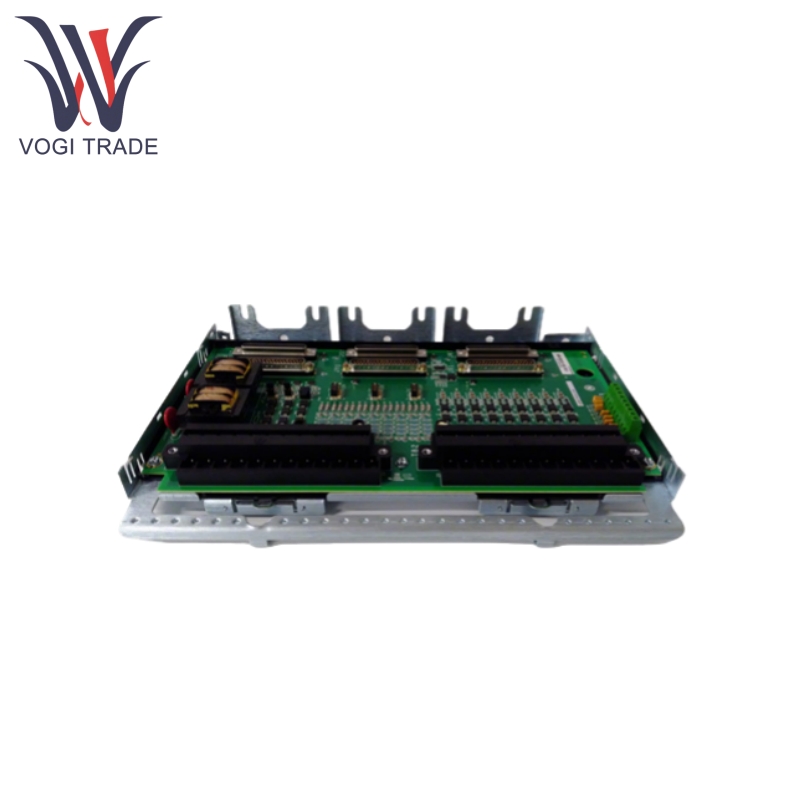

مارک: GEتوضیحات: ترمینال حفاظت و نظارت توربینشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200TPROS1CBB به عنوان مؤلفه اصلی سیستم حفاظت از توربین ، وظایف دستیابی به سیگنال ، قضاوت منطقی و حفاظت را انجام می دهد و از تنظیمات افزونگی Simplex یا Triple-Mode (TMR) پشتیبانی می کند ، که برای سناریوها با نیازهای بسیار قابلیت اطمینان بسیار مناسب است. هدف طراحی آن تحقق نظارت بر زمان واقعی پارامترهای کلیدی و پاسخ سریع به گسلهای توربین در محیطهای پیچیده صنعتی برای اطمینان از عملکرد ایمن تجهیزات است.
| ساخت |
سعادت |
| شماره مدل |
is200tpros1cbb |
| شماره سفارش |
is200tpros1cbb |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
8537101990 |
| بعد |
34*18*6cm |
| وزن |
0.2 کیلوگرم |
ویژگی های محصول
GE IS200TPROS1CBB دارای 8 ورودی آنالوگ است که می تواند از سنسور لرزش ، سنسور دما و دسترسی به سیگنال فرستنده فشار پشتیبانی کند و می تواند سیگنال های استاندارد مانند 10 ولت ، 4-20mA و غیره را کنترل کند. این 4 خروجی دیجیتالی دارد: کنترل شده توسط صفحه EMIO ، می تواند رله هایی را برای انجام اقدامات اضطراری یا زنگ هشدار انجام دهد.
GE IS200TPROS1CBB دارای 4 خروجی دیجیتال است که توسط رله از طریق صفحه EMIO هدایت می شود ، می تواند توقف اضطراری یا هشدار را انجام دهد.
GE IS200TPROS1CBB دارای 2 خروجی تماس با سفر با پاسخ سریع در سطح سخت افزار برای ایجاد سیگنال حفاظت اضطراری قفل شده توسط کاربر است.
GE IS200TPROS1CBB سیستم افزونگی TMR طراحی شده است که انتقال سیگنال اضافی را از طریق تابلوهای ترمینال دوگانه و اتصالات D-Shell فراهم می کند تا از عملکرد عادی سیستم در صورت وجود یک نقطه از خرابی اطمینان حاصل شود.
GE IS200TPROS1CBB دارای یک عملکرد خود تشخیصی داخلی است که اعتبار سیگنال را در زمان واقعی نظارت می کند و وضعیت کانال را از طریق شاخص های LED نشان می دهد.
GE IS200TPROS1CBB از مقایسه آستانه از پیش تعیین شده پشتیبانی می کند و هنگامی که پارامترها از محدوده ایمن فراتر می روند ، اقدامات محافظتی را تحریک می کند.
محصول با استفاده از اصل
GE IS200TPROS1CBB می تواند داده های عملکرد توربین را از دستگاه های خارجی مانند سنسورهای لرزش ، سنسورهای دما و غیره جمع آوری کند و آنها را پس از فیلتر ، تقویت و تبدیل آنالوگ به دیجیتال از طریق مدارهای روی صفحه به کنترل کننده اصلی Mark VI منتقل کند.
GE IS200TPROS1CBB کنترل کننده اصلی سیگنال ها را با توجه به یک الگوریتم از پیش تعیین شده تجزیه و تحلیل می کند ، و هنگامی که یک پارامتر از مقدار آستانه فراتر می رود ، یک محرک را برای قطع منبع سوخت سوق می دهد یا ترمز مکانیکی را از طریق 4 خروجی رله به دست می آورد و به یک سطح سخت افزاری دست می یابد و از طریق 2 خروجی تماس با سه سفر متوقف می شود.
پارامتر محصول
جزئیات زیر GE IS200TPROS1CBB محافظت از توربین و مانیتورینگ ترمینال است.
ولتاژ کار: 24 ولت DC (منبع تغذیه استاندارد سیستم مارک VI)
ورودی آنالوگ: 8 کانال ، پشتیبانی 10 ولت ، 4-20ma ، RTD ، ترموکوپل (مانند K ، J ، Type)
ورودی دیجیتال: 6 ورودی تماس کمکی (تماس خشک یا مرطوب)
خروجی دیجیتال: 4 رله از نوع C (به طور معمول باز/بسته قابل انتخاب) + 2 مخاطبین سفر (قابل تنظیم کاربر)
رابط ارتباطی: ارتباط با سایر ماژول های سیستم Mark VI (به عنوان مثال کنترل کننده DSPX) از طریق اتوبوس پشتی ، از پروتکل ISBUS پشتیبانی می کند
حفاظت: IP54 (ضد گرد و غبار و پاشش ، در کابینت کنترل نصب می شود)
