مارک: GEتوضیحات: IS200TPROH1Cشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 13اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200TPROH1C در شکاف حامل I/O- بسته سوار می شود تا به عنوان رابط کنترل کننده اصلی برای سیستم های GE Speedtronic Mark Vie و سیستم های VIES خدمت کند.
| ساخت |
سعادت |
| شماره مدل |
is200tproh1c |
| شماره سفارش |
is200tproh1c |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |

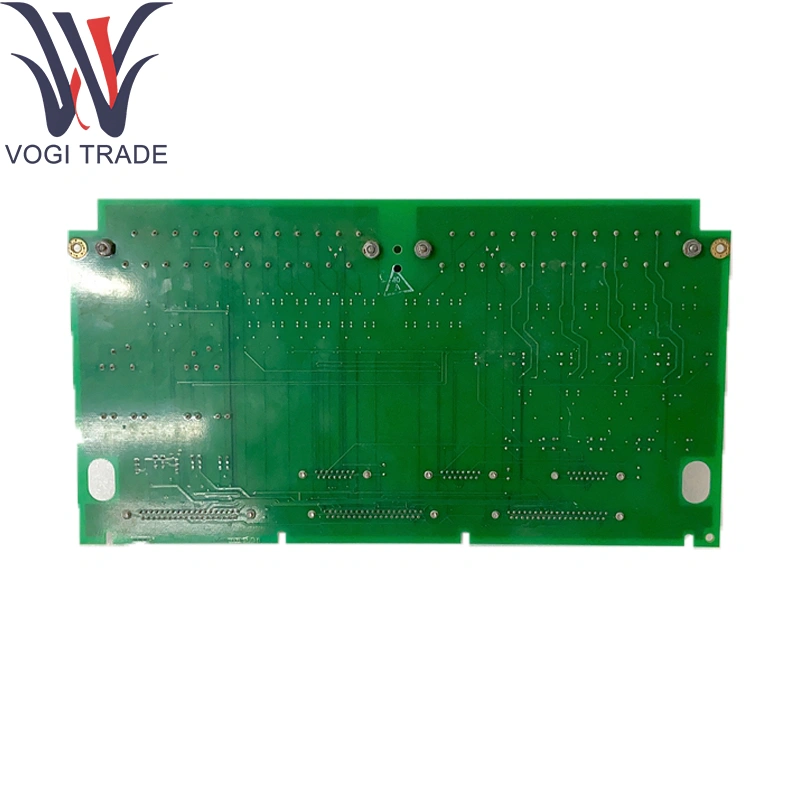

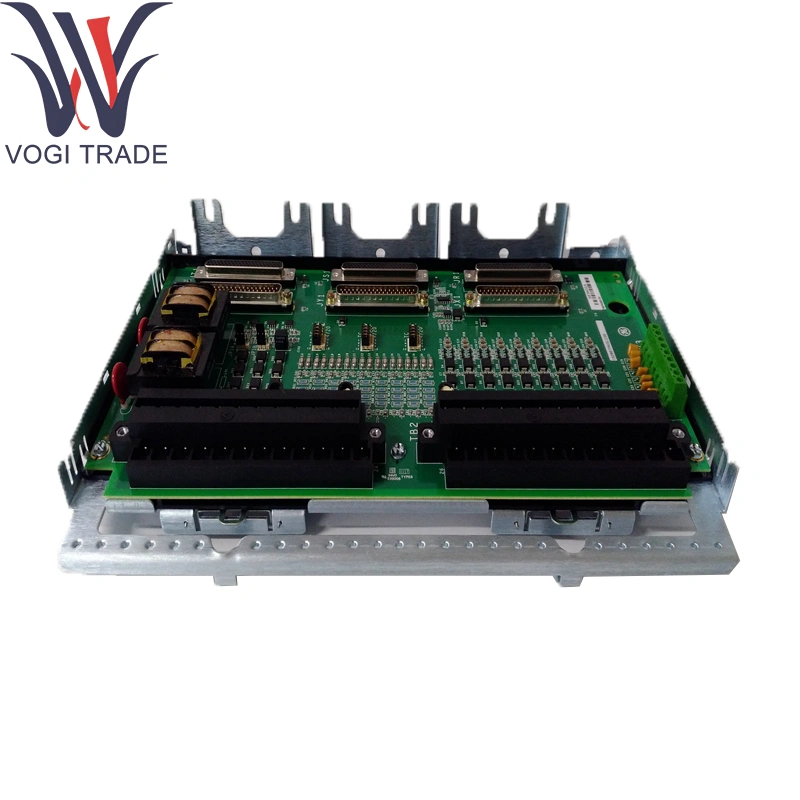

GE IS200TPROH1C هیئت ترمینال حفاظت اضطراری |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
233 × 160 × 50 میلی متر |
| وزن |
0.39 کیلوگرم |
پارامترهای فنی
رابط پشت صفحه:
دو اتصال دهنده به سبک 50 پین برای برق و لینک بسته I/O-
اتصالات پانل جلو:
2 × RJ- 45 برای اترنت Ionet (10/100base- t)
1 × DB- 9 RS- 232 برای درگاه مهندسی/کنسول
1 × نوع USB- A برای به روزرسانی سیستم عامل یا HMI محلی
شاخص های وضعیت: LED های قدرت ، اجرا ، NET 1/NET 2 پیوند/فعالیت ، گسل
مصرف برق: 5 ولت DC @ 500 ma max (تهیه شده از طریق پشت پرده)
محیطی:
دمای کار: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر چگالشی
این مشخصات GE IS200TPROH1C را تعریف می کنند.
تابع محصول
GE IS200TPROH1C به عنوان دروازه اصلی پردازش و ارتباطات برای شبکه های کنترل مارک VIE عمل می کند. میزبان برنامه کنترل زمان واقعی ، اتصال یونی به بسته های I/O را فراهم می کند و دسترسی مهندسی را برای پیکربندی ، تشخیص و مدیریت سیستم عامل ارائه می دهد.
ماژول های پشتیبانی اصلی
ماژول قدرت/حامل: IS42xpsCah1b- برق و پیوندهای پشت صفحه I/O- بسته بندی
بسته های I/O: آنالوگ ، گسسته ، رله ، ایمنی و ماژول های I/O ویژه (به عنوان مثال ، IS220PAICH1A ، IS200TICIIH2A ، IS400TRLYS1B)
کنترل کننده ایمنی: IS220ysils1b برای حلقه های ایمنی دارای رتبه SIL در سیستم های VIES
این اکوسیستم در اطراف GE IS200TPROH1C مرکز است.
اجزای پسوند
کیت کابل مهندسی: کابل های RJ- 45 و DB-9 برای پیکربندی زمینه و تشخیص
آداپتور کنسول: USB- به اترنت/سریال سریال برای به روزرسانی های سیستم عامل محلی
DIN- آداپتور ریلی: کلیپ های اختیاری برای نصب تخته ترمینال در قفسه های غیر VME
کیت افزونگی: حامل دوگانه- CPU و عدم موفقیت در سوئیچینگ سخت افزار
پسوندهای طراحی شده برای GE IS200TPROH1C.
پشتیبانی نرم افزاری
ابزار پیکربندی: GE ToolboxST ™ برای بارگیری برنامه ، تنظیم پارامتر و تشخیص
مدیریت سیستم عامل: از طریق ToolboxST ™ یا درگاه USB ؛ از چک های برگشت و CRC پشتیبانی می کند
تشخیص و نظارت:
گزارش های بهداشتی و گسل در زمان واقعی از طریق HMI یا OPC- DA قابل دسترسی است
وضعیت پیوند شبکه و پیشخوان عملکرد CPU
مستندات: در کتابچه راهنمای سیستم GE Mark VIE/VIES (نصب ، برنامه نویسی و راهنماهای نگهداری) پوشش داده شده است
کلیه قابلیت های نرم افزاری برای GE IS200TPROH1C اعمال می شود.
