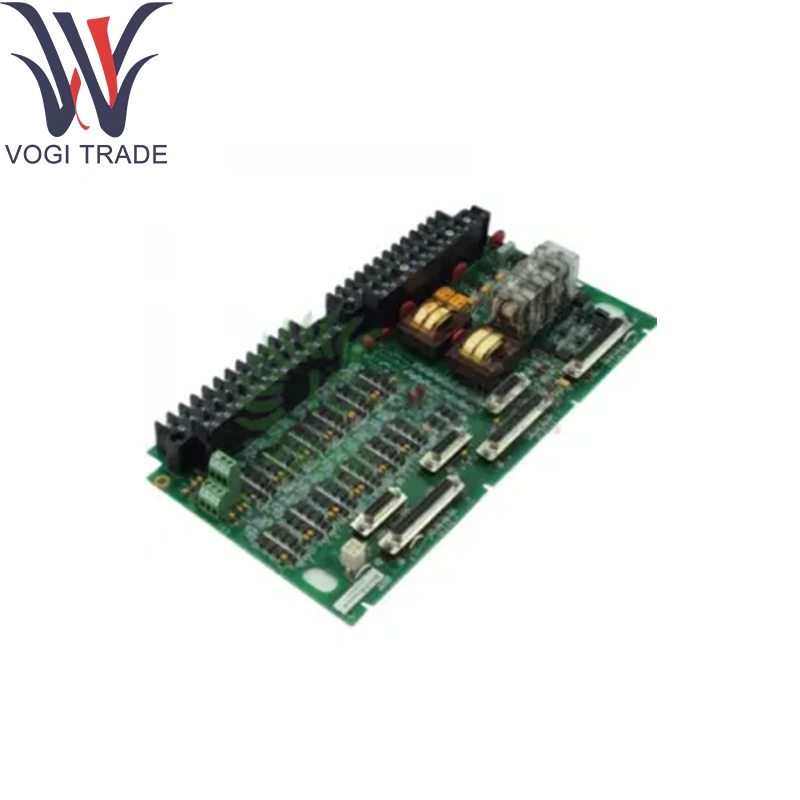

مارک: GEتوضیحات: IS200TICIH2A IS200TICITH2ACBشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنصفحه ترمینال ورودی GE IS200TiciH2A ، تشخیص سرکوب شده و سر و صدا حداکثر 24 بسته تماس (به عنوان مثال ، مخاطبین رله ، سوئیچ های محدود) را برای سیستم های کنترل GE Markvie/Vies فراهم می کند.
| ساخت |
سعادت |
| شماره مدل |
is200ticih2a is200ticih2acb |
| شماره سفارش |
is200ticih2a is200ticih2acb |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.35 کیلوگرم |
پارامترهای فنی
کانال ها: 24 ورودی تماس گسسته
نوع ورودی: تشخیص ولتاژ با فشار خشک از طریق تحریک خارجی
تحریک اسمی: 24 V DC (دامنه 18.5-32 V DC)
دامنه تحریک ثانویه: 48 ولت DC (32-64 ولت) و 125 ولت DC (100-145 ولت)
جریان ورودی GE IS200TICIH2A:
کانال های 1-21: 2.5mA هر کدام
کانال های 22-24: 10 میلی آمپر هر کدام
فیلتر ورودی: 4 MS سخت افزار کاهش می یابد
سبک انزوا: جداسازی مبتنی بر نقطه برای هر کانال ورودی
کانکتور: هدر زاویه راست پذیرش بلوک های ترمینال قابل قبول (52 پایانه)
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
صفحه ترمینال ورودی GE IS200TiciH2a ، تشخیص جدا شده و سرکوب شده از سر و صدا حداکثر 24 بسته تماس (به عنوان مثال ، مخاطبین رله ، سوئیچ های محدود) را برای سیستم های کنترل GE Mark VIE/VIES فراهم می کند. رابط ها به طور مستقیم به یک بسته I/O از طریق کانکتور D-Sub در صفحه ، ترجمه سیگنال های میدانی به شبکه Ionet Ethernet برای منطق کنترل توربین.
ماژول های پشتیبانی اصلی
بسته های I/O: IS230TAI*/IS230TICI* سری آنالوگ و مخاطب - بسته های اینترنتی
کنترل کننده ها: ماژول های CPU GE Mark Vie (به عنوان مثال ، خانواده IS200TPROH1C)
سایر تابلوهای ترمینال: تابلوهای ورودی آنالوگ مکمل ، رله ، ترموکوپل و RTD
اجزای پسوند
کیت نصب Din-Rail: براکت های زاویه ای اختیاری برای راه آهن استاندارد 35 میلی متر
حامل ورق فلزی: عایق و صفحه نصب برای نصب کابینت
بلوک های ترمینال قابل انعطاف: بلوک های آتش نشانی فیلد (نوع پیچ پیچ) که به هدر تخته وصل می شوند
لوازم جانبی محافظ: گیره جداگانه برای خاتمه سپر هنگام استفاده از کابل های محافظ
پشتیبانی نرم افزاری
پیکربندی: هیچ کدام مورد نیاز سخت افزار منفعل است
نظارت: خودآزمایی یکپارچه در زمینه قدرت. وضعیت گزارش شده توسط تشخیص کنترلر
سیستم عامل: قابل اجرا نیست
ادغام: شفاف به GE Controlst ™ (ToolboxST ™) و نرم افزار سیستم Mark Vies
مستندات: تحت پوشش کتابچه راهنمای سیستم GE Mark Vie/Vies و راهنمای نصب I/O
