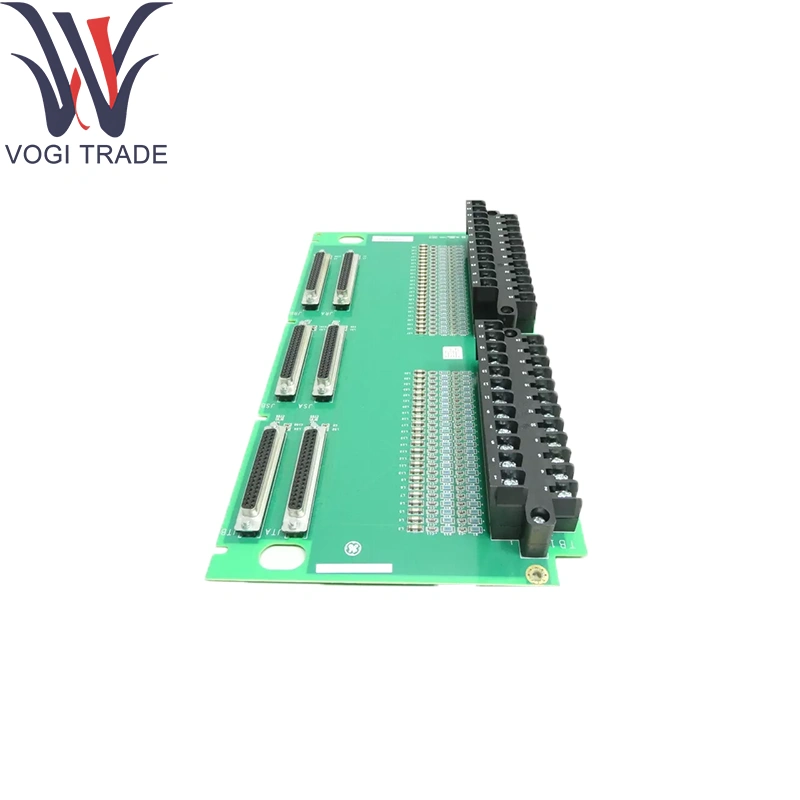

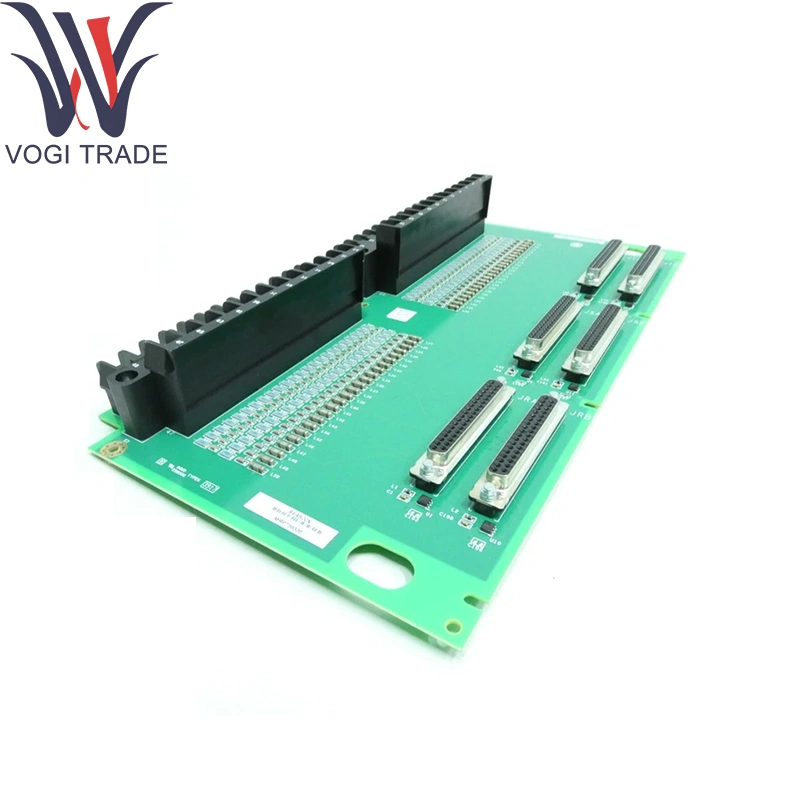

مارک: GEتوضیحات: IS200TBTCH1Bشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 11اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200TBTCH1B ترمینال ترمینال مورد استفاده در جایی که هر دو مبدل پل فشار فشار (به عنوان مثال ، سنسورهای فشار ، سلول های بار) و ترموکوپل ها باید در یک ماژول واحد دیجیتالی شوند.
| ساخت |
سعادت |
| شماره مدل |
IS200TBTCH1B IS200TBTCH1BBB |
| شماره سفارش |
IS200TBTCH1B IS200TBTCH1BBB |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.36 کیلوگرم |
پارامترهای فنی
GE IS200TBTCH1B ترمینال ترمینال
دامنه اندازه گیری: -270 درجه سانتیگراد تا +1372 درجه سانتیگراد (بسته به نوع)
وضوح: 0.1 درجه سانتیگراد
میزان نمونه برداری: 20 نمونه/ثانیه در هر کانال
جبران اتصالات سرد: جبران دیجیتال برای هر کانال
جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1 کیلو ولت)
GE IS200TBTCH1B فیلتر و محافظت:
فیلتر کم گذر دیجیتال قابل برنامه ریزی در همه کانال ها
گیره ولتاژ به 35 ولت ± ؛ حفاظت از قطبی معکوس
کانکتور: هدر 52 موقعیت زاویه ای برای بلوک ترمینال قابل انعطاف پذیر
GE IS200TBTCH1B رتبه بندی های محیطی:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: بالابه 95 ٪ RH ، غیرقانونی
تابع محصول
شرایط ، دیجیتالی شدن و خطوط هر دو سیگنال حسگر پل و ترموکوپل ، داده های کالیبره شده را از طریق اتوبوس اترنت یونی به CPU Mark Vie ارسال می کند. نمونه گیری هماهنگ شده برای تشخیص پیشرفته ، قفل های محافظت و الگوریتم های بهینه سازی عملکرد بدون اصلاح سخت افزار برای هر کانال را فراهم می کند.
ماژول های پشتیبانی اصلی
حامل بسته I/O: مونتاژ قدرت/حامل is42xpscah1b
ماژول کنترل کننده: CPU Mark Vie (به عنوان مثال ، IS200TPROH1C)
تخته های I/O مکمل IS200TBTCH1B:
صفحه ورودی RTD (IS220PRTDH1A)
ورودی های ولتاژ و آنالوگ (IS220PAICH1A)
ورودی های گسسته با سرعت بالا (IS200SDIIH1ADB)
اجزای پسوند
بلوک های ترمینال قابل انعطاف: بلوک های پیچ پیچ کلید برای پیشگیری از خطای سیم کشی شده کلید
کیت های Din-Rail & Panel-Mount: کلیپ ها و براکت های آداپتور برای نصب 35 میلی متر راه آهن یا پانل
لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI
وسایل کالیبراسیون: کالیبراتورهای صفر/دهانه خارجی برای کانال های پل و ترموکوپل
پشتیبانی نرم افزاری
پیکربندی و کالیبراسیون GE IS200TBTCH1B:
انتخاب و تنظیمات تحریک از نوع کانال از طریق الگوهای GE ControlSt ™/ToolboxST the پیکربندی شده است
جادوگران کالیبراسیون آنلاین برای افزایش پل/صفر و جبران خسارت ترموکوپل
تشخیص و نظارت:
در زمان واقعی کانال-سلامت ، مدار باز و آلارم خارج از محدوده که در برچسب های HMI و OPC-DA قابل دسترسی هستند
خودآزمایی در قدرت با پرچم های تشخیصی گزارش شده از طریق تشخیص کنترلر
به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Mark Vie تحویل داده می شود. از طریق جعبه ابزار استفاده می شود
مستندات: به تفصیل در راهنمای نصب GE Mark Vie/Vies I/O و دفترچه راهنمای مرجع ورودی Bridge & Thermocouple
