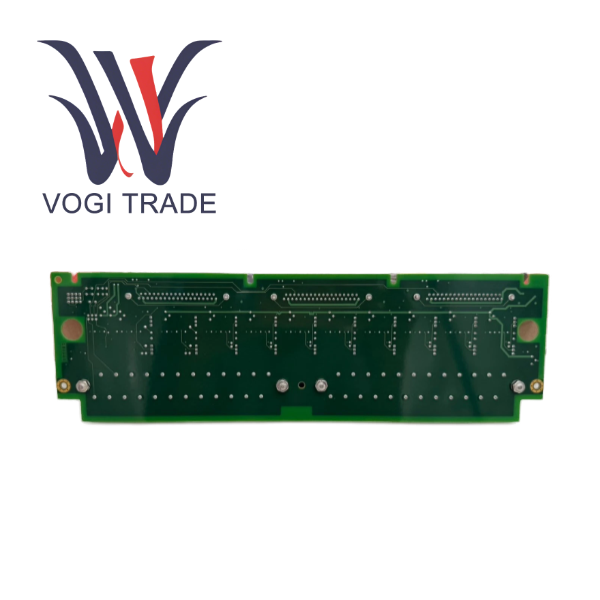

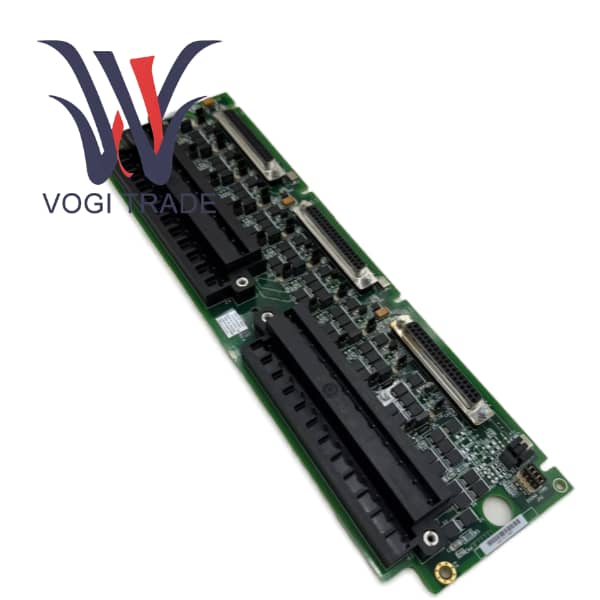

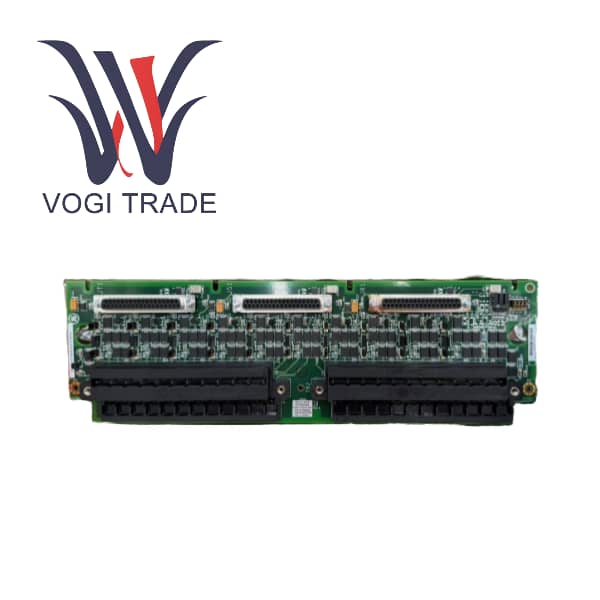

GE IS200TBAIH1CDD

بررسی اجمالی محصول

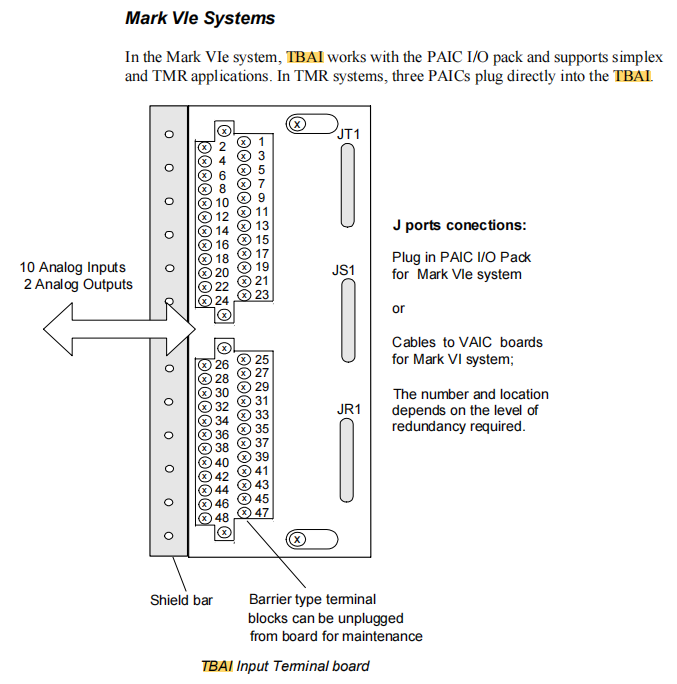

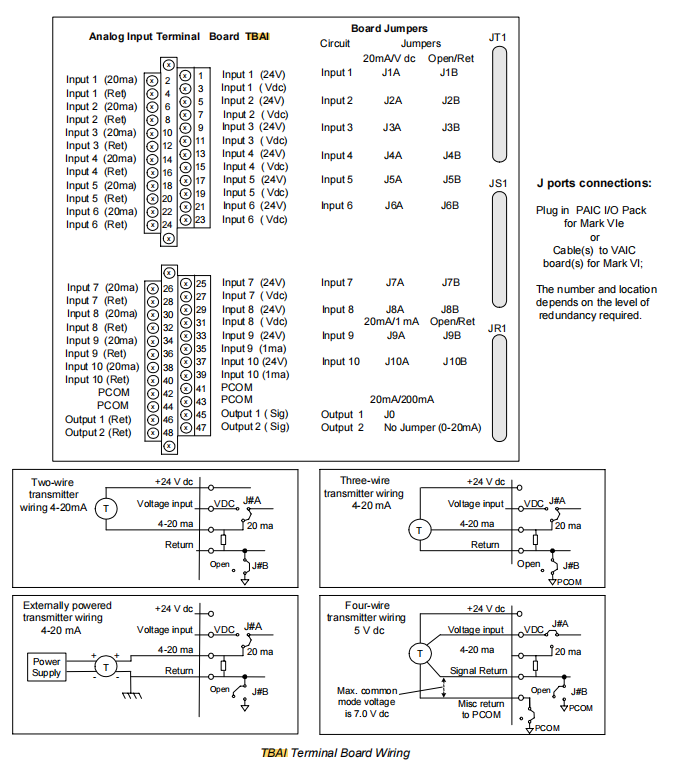

GE IS200TBAIH1CDD یک برد ترمینال ورودی آنالوگ 16 کاناله است که توسط جنرال الکتریک برای توربین های پیشرفته Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. این برد یک جزء کلیدی رابط فیزیکی در معماری سیستم Mark VIe I/O است. عملکرد اصلی ایجاد یک اتصال الکتریکی ایمن، قابل اعتماد و استاندارد بین ابزارهای میدانی و ماژول‌های پردازش ورودی/خروجی داخلی سیستم کنترل است. IS200TBAIH1CDD پردازش یا تبدیل سیگنال را انجام نمی دهد. این یک هاب سیم کشی بدون برق و با چگالی بالا است. سیگنال های استاندارد آنالوگ مانند 4-20 میلی آمپر یا ± 10 ولت DC از میدان، از طریق کابل های محافظ به این برد ترمینال متصل می شوند و سپس سیگنال ها از طریق یک کابل روبانی اختصاصی و با چگالی بالا به ماژول VAIC نصب شده در رک ورودی/خروجی کابینت کنترل منتقل می شوند. این طراحی جدا شده "برد ترمینال + کابل روبان + کارت ورودی/خروجی" یکی از ویژگی های بارز سیستم Mark VIe است که به طور قابل توجهی سیم کشی در محل، تعمیر و نگهداری سیستم و عیب یابی عیب را ساده می کند.

ویژگی ها و مزایای محصول

دستیابی به جداسازی کامل "لایه فیزیکی" و "لایه الکترونیکی" - سنگ بنای قابلیت اطمینان سیستم

در تنظیمات صنعتی، خطاهای سیم کشی، اتصال کوتاه کابل و نوسانات ولتاژ القایی از منابع رایج خطا هستند. TBAI، به عنوان یک برد ترمینال غیرفعال، به عنوان اولین "دیوار آتش" عمل می کند. هر گونه خطای الکتریکی که در سمت میدان رخ دهد به برد ترمینال و کابل های متصل به آن محدود می شود و مستقیماً به ماژول پردازنده گران قیمت و دقیق VAIC I/O منتشر نمی شود. حتی اگر برد ترمینال به دلیل شرایط سخت آسیب دیده باشد، هزینه و زمان تعویض بسیار کمتر از تعویض کارت ورودی/خروجی است که مدارهای تهویه سیگنال پیچیده و تراشه های ADC را یکپارچه می کند.

با جداسازی فیزیکی ناحیه سیم‌کشی میدان پر نویز از ناحیه الکترونیکی کنترل کم نویز، طراحی EMC سیستم Mark VIe ساده شده است. ماژول VAIC را می توان در یک موقعیت تمیزتر و محافظ بهتر در کابین کنترل مستقر کرد، در حالی که برد TBAI تمام اتصالات میدان کثیف را کنترل می کند. این استراتژی پارتیشن بندی به طور قابل توجهی قابلیت ضد تداخل کل سیستم I/O را افزایش می دهد.

حالت انقلابی تعمیر و نگهداری خارج از کابینت، کارایی عملیاتی را چند برابر می کند

GE IS200TBAIH1CDD در کل چرخه عمر خود، از راه اندازی پروژه، بازرسی های روزانه گرفته تا رسیدگی به خطا و تعمیرات اساسی تجهیزات، سازگار با تعمیر و نگهداری است. پرسنل تعمیر و نگهداری به سختی نیاز به باز کردن درب کابینت کنترل اصلی دارند. مهندسان ابزار دقیق می توانند به طور مستقل تمام وظایف را در برد ترمینال انجام دهند:

تزریق سیگنال از یک ژنراتور سیگنال برای تزریق یک سیگنال استاندارد 4-20 میلی آمپر به ترمینال استفاده می کند تا بررسی کند که آیا کل زنجیره سیگنال از برد ترمینال تا HMI طبیعی است یا خیر.

خط خروجی دستگاه را جدا کرده و مستقیماً دستگاه کالیبراسیون را روی ترمینال وصل کنید تا نقطه/محدوده صفر فرستنده میدان را بدون تأثیر بر عملکرد سیستم کنترل کالیبره کنید.

هنگامی که یک سیگنال هوش مصنوعی غیرعادی است، مهندس ابتدا سیگنال را در برد ترمینال اندازه گیری می کند. اگر سیگنال عادی باشد، مشکل در سمت سیستم نهفته است. اگر سیگنال غیر طبیعی باشد، مشکل در سمت میدان است. این "روش موقعیت یابی باینری" میانگین زمان تعمیر عیب را بیش از 50% کاهش می دهد.

پشتیبانی از عملیات تعویض داغ در سیستم‌های Mark VIe که با ماژول‌های اضافی VAIC پیکربندی شده‌اند، در صورتی که خود برد ترمینال TBAI نیاز به تعویض داشته باشد، می‌توان آن را از کابل پیچ خورده جدا کرد و در حین کارکردن سیستم تعویض کرد و با رعایت روش‌های ایمنی دقیق، به تعمیر و نگهداری واقعی "زمان خرابی صفر" دست یافت.

تکامل محصول و توسعه فناوری

تکامل معماری GE I/O به وضوح مسیر ادغام به جداسازی و سپس به هوش را نشان می دهد:

در روزهای اولیه DCS/PLC، رویکرد رایج اتصال مستقیم کارت‌های I/O بود که نگهداری از آن دشوار بود و خطرات زیادی را به همراه داشت.

در عصر Mark VIe، یک معماری ورودی/خروجی کاملاً مجزا و نوآورانه معرفی شد. ظهور تابلوهای ترمینال TBAI/TBAO نتیجه پیگیری شدید قابلیت نگهداری و قابلیت اطمینان در عمل مهندسی بود. این مفهوم طراحی بسیار موفق بود و توسط بسیاری دیگر از تولیدکنندگان DCS پیشرفته پذیرفته شده است.

Mark VIeS & Beyond فعلی و آینده:

این معماری معماری جدا شده کاملاً به ارث رسیده و قابل اعتماد سیستم Mark VIeS را ادامه می دهد. نقش برد ترمینال TBAI تغییر نکرده است.

اگرچه پایانه های هوشمند در حال حاضر منفعل هستند، اما روند صنعت به سمت پایانه های هوشمند فعال است. بردهای ترمینال آینده ممکن است ایستگاه های اصلی IO-Link یا مالتی پلکسرهای HART را ادغام کنند که نه تنها می توانند سیگنال های اصلی را ارسال کنند بلکه اطلاعات تشخیصی و پیکربندی ابزارها را نیز بخوانند.

مکمل‌های بی‌سیم‌سازی برای نقاط نظارتی غیر بحرانی یا سیم‌کشی دشوار هستند. فرستنده های بی سیم در حال تبدیل شدن به یک مکمل قدرتمند برای TBAI سیمی هستند، اما حلقه های کنترل بحرانی همچنان به طور عمده سیمی خواهند بود.
