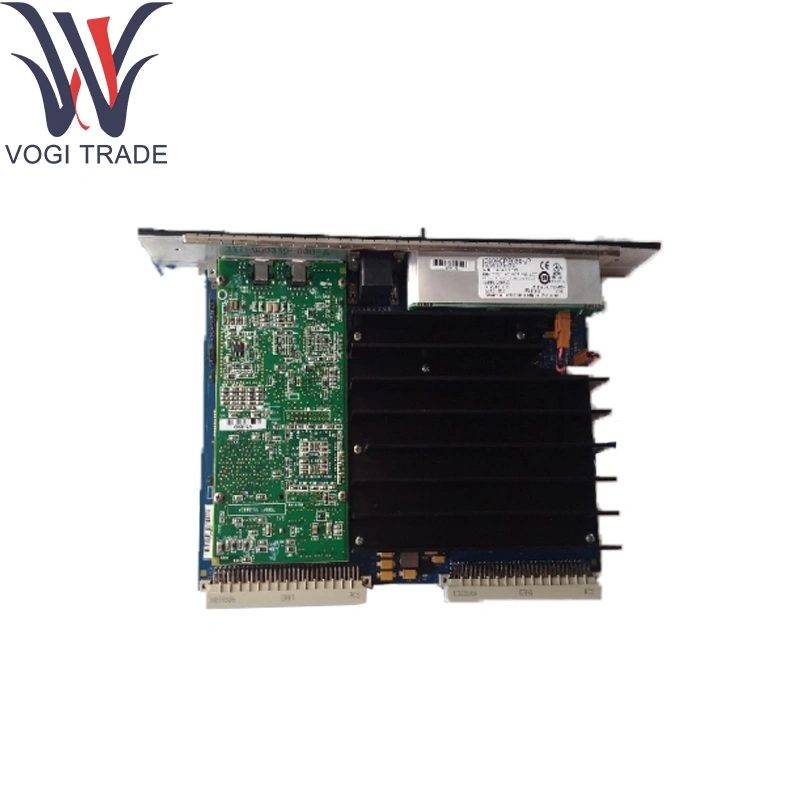

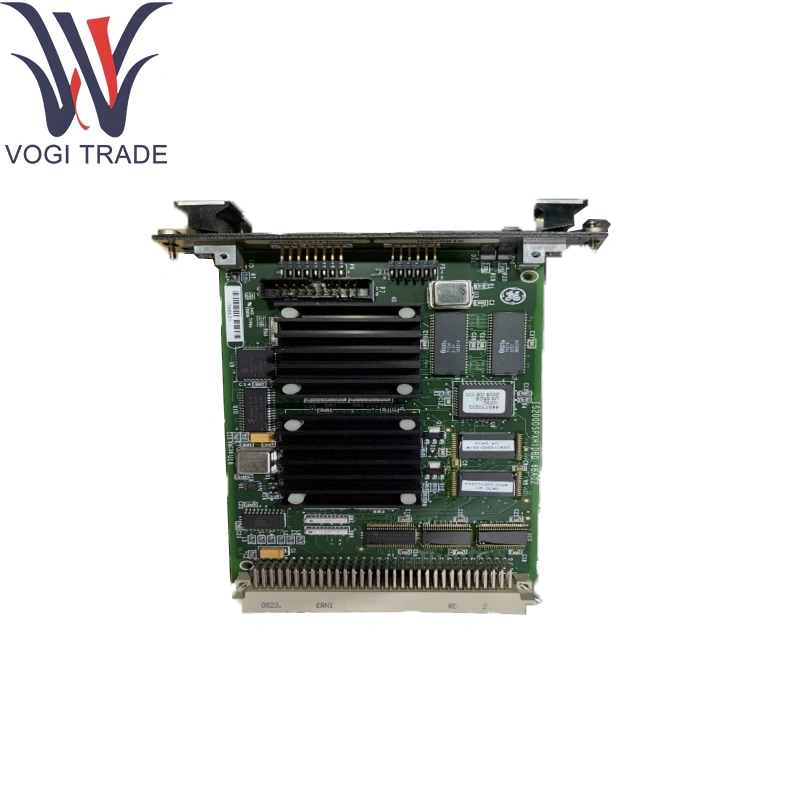

مارک: GEتوضیحات: IS200Sturh2aecشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200STURH2AEC برای همگرایی سیگنال های سریال مخلوط و آنالوگ-ترمیم در کابینت های کنترل گاز توربین طراحی شده است.
| ساخت |
سعادت |
| شماره مدل |
is200sturh2aec |
| شماره سفارش |
is200sturh2aec |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |
GE IS200STURH2AEC ترمینال ترمینال |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.38 کیلوگرم |
پارامترهای فنی
درگاه های سریال (4):
قابل تنظیم در هر درگاه برای RS-232 ، RS-422 یا نیمه دوپلکس RS-485
نرخ داده ها تا 115.2 kbps
انزوای کانال به زمین 1 کیلو ولت
ورودی های آنالوگ (4):
دامنه 0-10 ولت DC ، 0.1 ± دقت در مقیاس کامل
وضوح 16 بیتی ، 200 نمونه در ثانیه در هر کانال
گیره ولتاژ به 35 ولت ± ، محافظت از قطبیت معکوس
جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1 کیلو ولت) در تمام I/O
اتصالات:
اتصالات لبه پشتی 50 پین به حامل I/O-Pack
دو هدر زاویه راست 26 موقعیت برای سیم کشی فیلد (سریال/آنالوگ ترکیبی)
محیطی:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
این مشخصات GE IS200STURH2AEC را تعریف می کند.
تابع محصول
GE IS200STURH2AEC حداکثر چهار کانال سریال باس و چهار کانال آنالوگ-سلولی را در بسته های یونی قطعی قرار می دهد. شرایط تخته و دیجیتالی سیگنال های آنالوگ را در حالی که مدیریت قاب و بافر سریال-پروتکل و بافر را دیجیتالی می کند ، جریان داده های هماهنگ شده را به CPU MARK VIE برای نظارت ، تشخیص و منطق محافظت در زمان واقعی ارائه می دهد.
ماژول های پشتیبانی اصلی
حامل بسته I/O: IS42XPSCAH1B با ارائه قدرت پشت پرده (24 ولت DC) و درگاه های اترنت Ionet
CPU Controller: ماژول Mark VIE (به عنوان مثال ، IS200TPROH1C) ترجمه پروتکل و منطق کاربرد
سوئیچ اترنت: سری IS420ESWB برای توزیع شبکه و افزونگی
GE IS200STURH2AEC با این ماژول ها رابط.
اجزای پسوند
بلوک های ترمینال قابل افزود
کیت های Din-Rail & Panel-Mount: براکت های کلیپ و زاویه ای برای نصب 35 میلی متر راه آهن یا پانل
لوازم جانبی محافظ: گیره های کابل محافظ و هسته های فریت برای سرکوب EMI در مسابقات طولانی مدت
مهارهای سریال: مجامع کابل DB-9 و ققنوس برای اتصال دستگاه
تمام لوازم جانبی با GE IS200SturH2AEC سازگار هستند.
پشتیبانی نرم افزاری
پیکربندی:
حالت کانال (RS-232/422/485) و تنظیمات Baud-Rate تعریف شده از طریق الگوهای GE ToolboxST ™
پارامترهای آنالوگ دامنه و فیلتر تنظیم شده در همان محیط مهندسی
تشخیص و نظارت:
پرچم های مربوط به سلامت و هر کانال در صفحه های HMI و برچسب های OPC-DA موجود است
خودآزمایی خودکار در زمینه قدرت با ورود به خطای دقیق در تشخیص کنترلر
به روزرسانی های سیستم عامل: به عنوان بخشی از نرم افزار سیستم Mark Vie تحویل داده می شود. از طریق کنسول ToolboxST ™ یا USB اعمال می شود
مستندات: به تفصیل در راهنمای نصب GE Mark Vie/Vies I/O و کتابچه راهنمای مرجع ماژول سریال/تله متری
این نرم افزار از GE IS200STURH2AEC پشتیبانی می کند.
