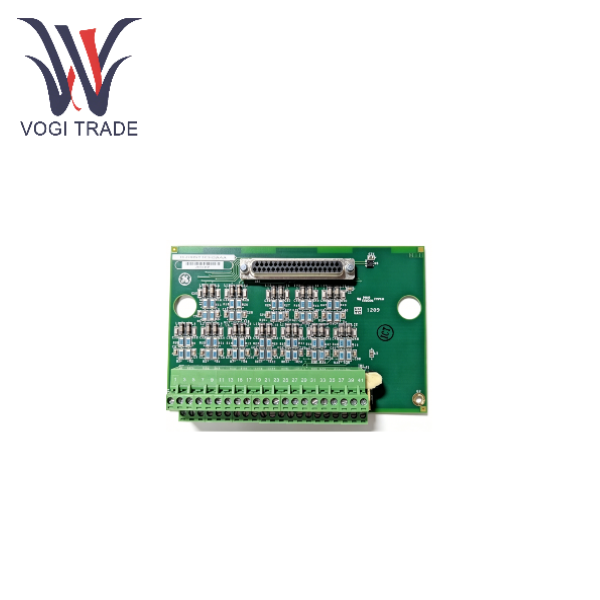

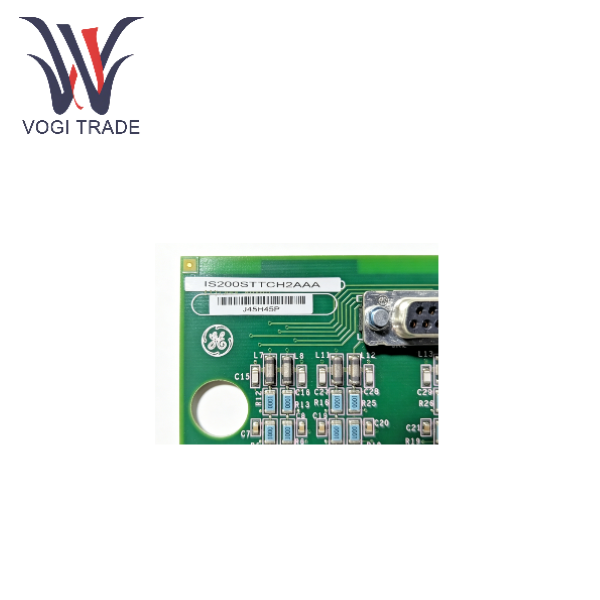

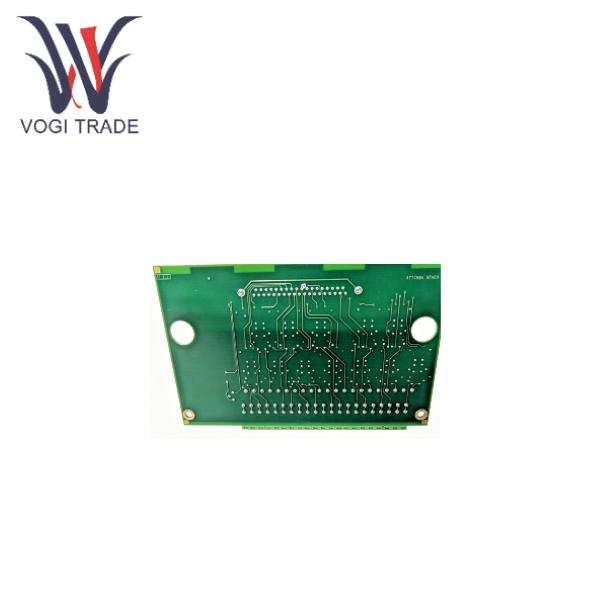

GE IS200STTCH2AAA

بررسی اجمالی محصول

GE IS200STTCH1AAA یک برد ترمینال ورودی ترموکوپل ساده است که توسط جنرال الکتریک برای سیستم کنترل توربین گاز/بخار Mark VIe طراحی شده است. در معماری سیستم کنترل توزیع شده Mark VIe، IS200STTCH1AAA به جزء سخت افزاری در سطح اولیه ورودی/خروجی تعلق دارد. مسئولیت اصلی این است که به عنوان یک پل رابط فیزیکی بین سنسورهای دمای ترموکوپل در محل (مانند نوع K، نوع J، نوع E و غیره) و پردازنده‌های سیستم کنترل مانند کنترل‌کننده‌های PCAA یا TMR عمل کند. برخلاف بردهای ترمینال TBTC که از افزونگی ماژول سه گانه پشتیبانی می کنند، STTC به طور خاص برای حلقه های کنترل تک کاناله یا غیر زائد طراحی شده است و معمولاً در نقاط نظارت کمکی با الزامات اطمینان نسبتاً پایین یا در سیستم های کنترل ساده حساس به هزینه استفاده می شود.

ویژگی های محصول

معماری تک کاناله (Simplex)

هسته طراحی IS200STTCH2AAA STTC، جمع آوری داده های تک کاناله است. این سیستم از مکانیسم رأی گیری سیگنال سه کاناله مورد نیاز سیستم TMR پشتیبانی نمی کند، اما سیگنال های دمای جمع آوری شده را مستقیماً برای پردازش به یک پردازنده منتقل می کند.

تکنولوژی جبران انتهای سرد

اندازه گیری ترموکوپل نیاز به دمای مرجع (انتهای سرد) دارد. سنسور دما با دقت بالا روی برد STTC برای نظارت بر دمای محیط در بلوک های ترمینال در زمان واقعی و انتقال داده ها به پردازنده برای جبران ریاضی برای اطمینان از دقت اندازه گیری دما استفاده می شود.

تشخیص مدار باز و ایمنی خطا

مدار روی برد یک جریان بایاس کوچک را فراهم می کند. هنگامی که یک ترموکوپل خراب می شود، مدار یک ولتاژ غیر طبیعی را تشخیص می دهد. پردازنده یک زنگ هشدار (مانند "ترموکوپل ناسالم") را راه‌اندازی می‌کند و خروجی را روی حالت ایمن (معمولاً یک مقدار منفی با دامنه کامل یا یک مقدار هشدار خاص) تنظیم می‌کند تا از قضاوت اشتباه سیستم کنترل جلوگیری کند.

طراحی ضد تداخل

بردهای ترمینال معمولاً دارای مدارهای فیلتر برای سرکوب تداخل الکترومغناطیسی در محل (EMI) و تداخل فرکانس رادیویی (RFI) هستند و اطمینان حاصل می کنند که سیگنال های ضعیف ترموکوپل سطح میلی ولت (mV) را می توان با دقت خواند. شناسایی الکترونیکی شناسه: پلاک نام الکترونیکی روی برد (تراشه ID). هنگامی که روشن است، پردازنده به طور خودکار این شناسه را می خواند تا نسخه سخت افزاری، شماره سریال و وضعیت اتصال را تأیید کند و از خطاهای پیکربندی سخت افزار جلوگیری کند.

مقایسه با محصولات مشابه

مقایسه نوع محصولات مشابه در سیستم GE Mark VIe، محصولاتی که عملکردهای مشابه IS200STTCH2AAA (STTC) دارند اما سناریوهای کاربردی متفاوت عمدتاً شامل

TBTC (TMR Input Terminal Board) تفاوت ها، TBTC برای سیستم های TMR (Triple Module Redundancy) طراحی شده است. دارای سه مجموعه بلوک ترمینال (JR، JS، JT) است که به ترتیب به سه پردازنده I/O مستقل متصل هستند. این سیستم با انجام "انتخاب میانه" یا "رای گیری" روی سه سیگنال امنیت را افزایش می دهد. سناریوهای کاربردی: در مدارهای حفاظتی حیاتی مانند پایش دمای اتاق های احتراق توربین گاز (TTXSP1-9 و غیره) استفاده می شود.

PTCC (بسته ورودی ترموکوپل)، تفاوت: PTCC معمولاً به یک ماژول I/O کامل (بسته) اشاره دارد که شامل پردازنده و برد ترمینال است، در حالی که STTC معمولاً فقط به قسمت برد ترمینال (برد) اشاره دارد. سناریوی کاربردی: PTCC یک سایت I/O مستقل است، در حالی که STTC برای کار باید به کارت های اصلی مانند PCAA تکیه کند.

به طور خلاصه، STTC برای نظارت بر دمای غیر بحرانی و کمکی (مانند دمای روغن برگشتی بلبرینگ، دمای بخار کمکی و غیره) مناسب است، در حالی که TBTC برای نظارت بر احتراق هسته مناسب است.

راهنمای نصب

توجه: لطفاً در محیط خاموش یا ضد الکتریسیته ساکن کار کنید.

آماده سازی

اطمینان حاصل کنید که دما و رطوبت داخل کابینت کنترل شرایط را برآورده می کند، از -30 درجه سانتیگراد تا 65 درجه سانتیگراد.

بررسی کنید که آیا به ظاهر برد ترمینال STTC آسیب فیزیکی وارد شده است یا خیر.

نصب مکانیکی

نصب ریل DIN: IS200STTCH2AAA معمولاً برای چسباندن روی ریل استاندارد 35 میلی متری DIN طراحی شده است. گیره بالایی کارت برد را داخل ریل راهنما قرار دهید و قسمت پایینی کارت تخته را فشار دهید. وقتی صدای "کلیک" را می شنوید، نشان می دهد که قفل است.

تثبیت پیچ: برخی از نسخه ها ممکن است نیاز به استفاده از پیچ های M3 داشته باشند تا از طریق سوراخ های روی صفحه روی صفحه پشتی ثابت شوند.

اتصال برق:

سیم کشی سیگنال: برای اتصال ترموکوپل از سیم های جفت تابیده محافظ دار استفاده کنید. به دو قطب مثبت و منفی توجه کنید. معمولا رنگ قرمز نشان دهنده منفی است، اما باید به قطبیت خاص ترموکوپل اشاره کرد. طول سلب باید با الزامات Euroblock مطابقت داشته باشد، تقریباً 6-8 میلی متر.

اتصال به زمین محافظ: لایه محافظ را به بلوک ترمینال اتصال زمین JGPA مجاور وصل کنید تا از اتصال زمین یک طرفه برای جلوگیری از تداخل حلقه زمین اطمینان حاصل کنید.

جامپر Cold Junction: بررسی کنید که آیا جامپر انتخابی CJ (Cold Junction) روی برد وجود دارد یا خیر. معمولاً به طور پیش فرض برای جبران داخلی (Internal) قرار می گیرد.

پردازنده را وصل کنید: از کابل تخت همراه یا کابل 68 پین برای اتصال رابط پشت IS200STTCH2AAA به رابط مربوطه ماژول PCAA (مانند P1/P2) استفاده کنید.

روشن و رفع اشکال: منبع تغذیه سیستم را بازیابی کنید. مشاهده کنید که چراغ های نشانگر PWR (قدرت) و LINK (ارتباط) در ماژول PCAA به درستی کار می کنند یا خیر. سخت افزار با استفاده از نرم افزار GE ToolboxST اسکن شد تا تأیید شود که STTC به درستی شناسایی شده است و هیچ هشداری برای «عدم تطابق تخته» وجود ندارد. در صورت لزوم، لطفاً کالیبراسیون جبران پایان سرد را انجام دهید.
