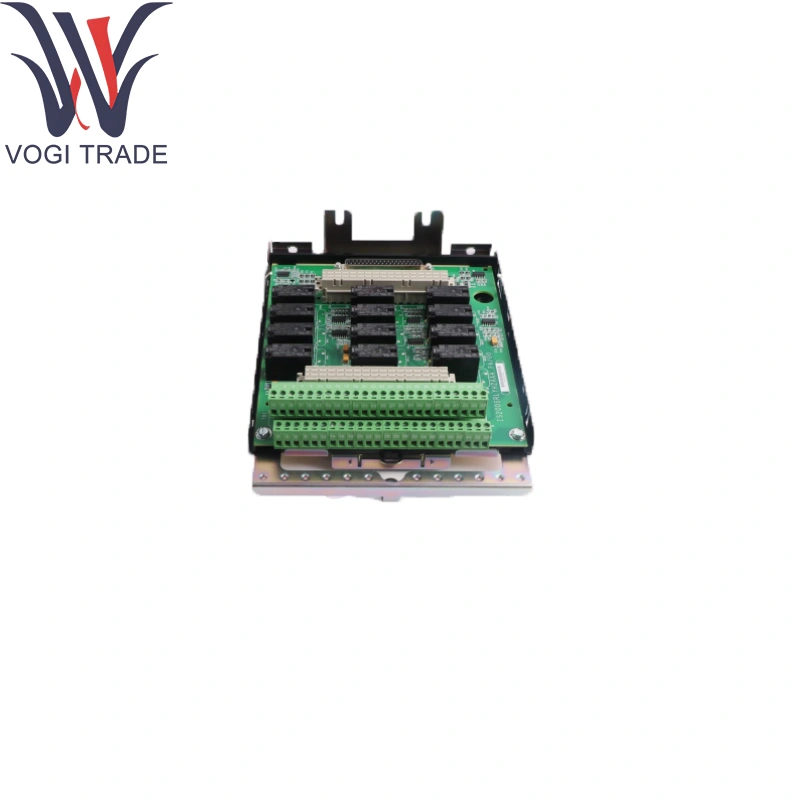

مارک: GEتوضیحات: IS200STCIH4Aشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 21اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنکارت ورودی تماس با راه آهن GE IS200STCIH4A DIN این تابلوها به عنوان رابط سیم کشی میدانی برای ورودی های تماس گسسته با کانال بالا در قفسه های GE SpeedtronicmarkVie/Vies I/O خدمت می کنند.
| ساخت |
سعادت |
| شماره مدل |
IS200STCIH4A IS200STCIH4ADD |
| شماره سفارش |
IS200STCIH4A IS200STCIH4ADD |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.5 کیلوگرم |
پارامترهای فنی
GE IS200STCIH4A DIN CONTCONT CONTCONT
کانال ها: 32 ورودی تماس جدا شده
نوع ورودی: تشخیص بسته شدن با محاصره خشک با تحریک خارجی
ولتاژ مرطوب کننده اسمی: 24VDC (دامنه 18-32VDC)
جریان ورودی: 2.5 میلی آمپر در هر کانال (اسمی)
Debounc/Filtering: سخت افزار 4MS در تمام کانال ها
جداسازی: کانال تقویت شده به کانال و کانال به زمین (> 1KV)
اتصالات: هدر زاویه سمت راست برای بلوک ترمینال پلاگین 52 موقعیت
شاخص های وضعیت: LED برای هر کانال برای وضعیت بسته تماس
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
پوشش (4ADD): پوشش ClassD Conformal برای مقاومت بیشتر در برابر رطوبت ، اسپری نمک و آلاینده های شیمیایی
تابع محصول
GE IS200STCIH4A سیگنال های پشت پرده گسسته-I/O-Pack را به پایانه های ناهموار و جدا شده برای سیم کشی میدانی می شکند. هر کانال یک ورودی در تماس با خشکی را کنترل می کند و وضعیت خود را از طریق اتوبوس یونی به CPU Markvie گزارش می دهد و امکان تشخیص قابل اعتماد از قفل های ایمنی ، سوئیچ های محدود و مخاطبین کمکی را با سرکوب سر و صدای سخت افزار فراهم می کند.
ماژول های پشتیبانی اصلی
بسته ورودی گسسته: حامل بسته IS200TiciH2a-H سری I/O
ماژول کنترل کننده: CPU Markvie (به عنوان مثال ، IS200TPROH1C)
تابلوهای I/O مکمل: خروجی های رله (IS400TRLYS1B) ، ورودی های آنالوگ (IS220PTCCH1B ، IS230STTCH2A) ، ایمنی I/O (IS220ysils1b)
اجزای پسوند
بلوک های ترمینال: بلوک های پلاگین پیچ پیچ 52 طرفه ، برای جلوگیری
سخت افزار نصب: براکت های زاویه ای برای Din-Rail (35 میلی متر) یا نصب پانل
لوازم جانبی محافظ: گیره های خاتمه کابل و هسته های فریت برای سرکوب EMI/RFI
کیت خدمات پوشش دهنده کنفورماله: کیت خدمات میدانی برای استفاده یا تجدید پوشش در تابلوهای استاندارد
پشتیبانی نرم افزاری
پیکربندی: هیچ کدام-از نظر منفعل ، تهویه ورودی مبتنی بر سخت افزار
GE IS200STCIH4ADIAGNOSTICS & MONITORING:
شرایط کانال باز و گیربکس گزارش شده از طریق تشخیص کنترلر و آلارم HMI
پرچم های محل تماس در زمان واقعی از طریق برچسب های OPC-DA قابل دسترسی است
GE IS200STCIH4AFIRMWARE: کاربردی نیست
مستندات: به تفصیل در راهنمای نصب GE Markvie/Vies I/O و بخش "صفحه ترمینال ورودی ورودی" از دفترچه راهنمای مرجع I/O-Pack
