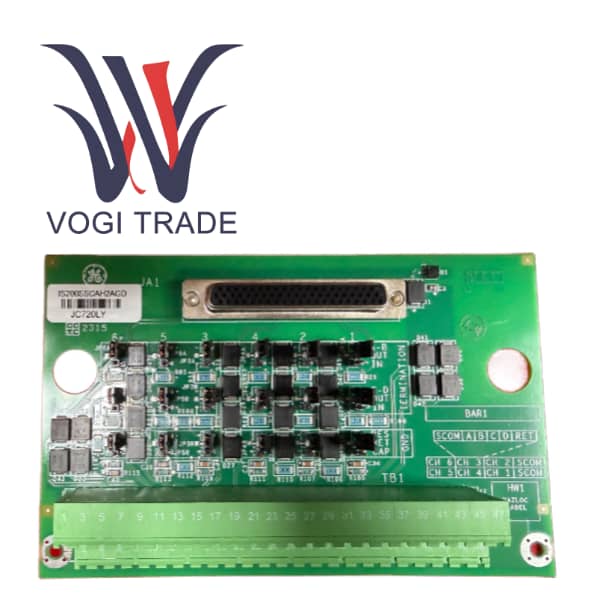

GE IS200SSCAH2A

بررسی اجمالی محصول

GE IS200SSCAH2A یک کارت ارتباطات سریال هوشمند با کارایی بالا است که توسط جنرال الکتریک برای توربین های Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. این کارت یک ماژول عملکردی کلیدی در کنترلر Mark VIe I/O است و نقش اصلی آن ایجاد یک کانال داده دو طرفه قابل اعتماد و کارآمد بین کنترل کننده اصلی و دستگاه های مختلف هوشمند شخص ثالث است که از پروتکل های ارتباط سریال پشتیبانی می کنند. از طریق IS200SSCAH2A، سیستم Mark VIe می‌تواند دستگاه‌هایی مانند رله‌های حفاظتی، آنالایزرهای کیفیت توان، کنترل‌کننده‌های موتور هوشمند، ترمینال‌های راه دور، مبدل‌های فرکانس و سایر دستگاه‌های میدانی که از پروتکل‌های استاندارد مانند Modbus RTU/ASCII، IEC 60810-15-10 پشتیبانی می‌کنند، یکپارچه و مدیریت کند. IS200SSCAH2A هم یک مبدل رابط فیزیکی و هم یک دروازه هوشمند با قابلیت‌های پردازش مستقل، تجزیه پروتکل و توابع بافر داده است که قابلیت‌های همکاری و یکپارچه‌سازی سیستم سیستم Mark VIe را به طور قابل‌توجهی گسترش می‌دهد.

ویژگی های عملکرد محصول

چند پروتکل، ارتباطات هوشمند چند کاناله

مزیت اصلی کارت IS200SSCAH2A در ماهیت هوشمند آن نهفته است. این کارت مجهز به یک ریزپردازنده است که می‌تواند به طور مستقل وظایف ارتباطی سریال، از جمله تجزیه پروتکل، بسته‌بندی/بازکردن بسته‌بندی داده، بررسی خطا، و غیره را انجام دهد.

قابلیت یکپارچه سازی سیستم قوی

کارت ارتباطات سریال هوشمند به عنوان یک مترجم و پلی بین سیستم Mark VIe و اکوسیستم صنعتی گسترده عمل می کند. از طریق این کارت، داده‌های دستگاه‌های هوشمند شخص ثالث ایزوله را می‌توان به‌طور یکپارچه در HMI و پایگاه داده تاریخی سیستم Mark VIe ادغام کرد و امکان نظارت و مدیریت یکپارچه داده‌های کل کارخانه را فراهم کرد.

عایق الکتریکی با قابلیت اطمینان بالا

همه پورت‌های سریال از فناوری جداسازی نوری استفاده می‌کنند، به طور موثر اختلاف پتانسیل زمین بین دستگاه‌های میدانی و سیستم کنترل را حذف می‌کنند، از تداخل حالت مشترک و نوسانات مخرب بالقوه جلوگیری می‌کنند، و به طور قابل‌توجهی توانایی ضد تداخل و قابلیت اطمینان کل شبکه کنترل را افزایش می‌دهند.

پیکربندی رابط فیزیکی انعطاف پذیر

IS200SSCAH2A از سه استاندارد سریال اصلی پشتیبانی می‌کند: RS-232، RS-422، و RS-485. کاربران می توانند با انعطاف پذیری مناسب ترین نوع رابط را بر اساس فاصله سیم کشی، تعداد دستگاه ها و حالت ارتباط در سایت انتخاب کنند.

تشخیص و نگهداری جامع

از طریق نرم‌افزار ToolboxST، مهندسان می‌توانند وضعیت هر کانال ارتباطی، تعداد بسته‌های داده دریافتی و ارسالی، تعداد خطاها و غیره را کنترل کنند. نشانگرهای LED روی پانل همچنین نشانه‌های بصری وضعیت در محل را ارائه می‌دهند و شناسایی سریع خطاهای ارتباطی را تسهیل می‌کنند.

Plug-and-play و hot-swappable

در معماری سیستم Mark VIe که از مبادله داغ پشتیبانی می کند، کارت SSCA را می توان در حین کارکرد سیستم تعویض کرد و زمان خرابی ناشی از خرابی ماژول ارتباطی را به حداقل رساند.

حوزه صنعت کاربرد

کاربرد IS200SSCAH2A ارتباط نزدیکی با سیستم Mark VIe/VIeS دارد که در آن به صنایع انرژی، نیرو و دارایی های سنگین خدمت می کند.

صنعت برق

نیروگاه سیکل ترکیبی / سیکل ساده. با رله حفاظتی در خروجی ژنراتور برای به دست آوردن تنظیمات حفاظتی، گزارش رویدادها و مقادیر برق بلادرنگ ارتباط برقرار کنید. برای نظارت بر کیفیت شبکه با تحلیلگر کیفیت توان ارتباط برقرار کنید.

اتوماسیون پست. در برنامه Mark VIe که به عنوان کنترل کننده پست عمل می کند، ارتباط با مرکز اعزام برتر از طریق پروتکل IEC 60870-5-101/104 برقرار می شود.

نفت و گاز طبیعی

ایستگاه کمپرسور خط لوله راه دور با محافظ هوشمند موتور بزرگ که کمپرسور را به حرکت در می آورد ارتباط برقرار می کند. همچنین با ابزارهای هوشمند مانند رایانه های جریان و تحلیلگرهای کروماتوگرافی در منطقه ایستگاه برای به دست آوردن داده های اندازه گیری تجارت و ترکیب گاز ارتباط برقرار می کند.

کارخانه LNG، موقعیت‌دهنده‌ها و کنترل‌کننده‌های هوشمند شیر را برای کابین آنالیز یکپارچه می‌کند.

درایو صنعتی و تولید

کارخانه‌های بزرگ نیروگاه‌ها یا واحدهای محرک خود را دارند که با مبدل‌های فرکانس برای دستیابی به راه‌اندازی/استاپ از راه دور، تنظیم سرعت و نظارت بر وضعیت ارتباط برقرار می‌کنند. آنها همچنین با مرکز کنترل هوشمند موتور ارتباط برقرار می کنند تا وضعیت تمام موتورهای کارخانه را به صورت متمرکز مدیریت کنند.
