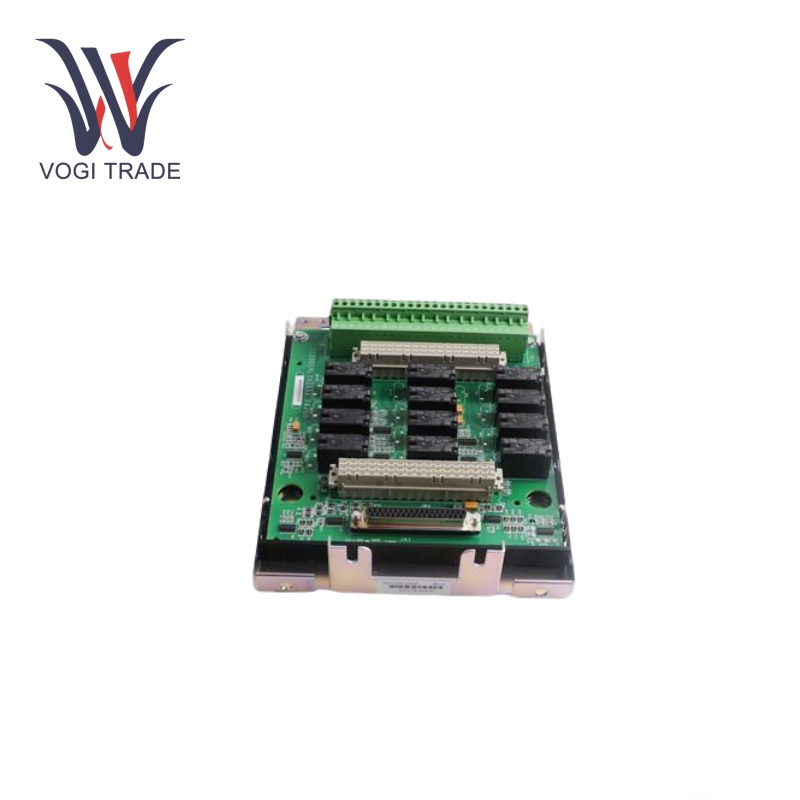

مارک: GEتوضیحات: ماژول ریلی دیجیتال DINشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 9اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200SRLYH2AAA یک ماژول خروجی رله است که برای سیستم کنترل توربین مارک VI طراحی شده است ، که بخشی از سری GE Speedtronic است. این دستگاه دارای 16 کانال خروجی است و کنترل قابل توجهی را برای دستگاه های خارجی مانند محرک ها و رله ها فراهم می کند.
| ساخت |
سعادت |
| شماره مدل |
is200srlyh2aaa |
| شماره سفارش |
is200srlyh2aaa |
| کاتالوگ |
زندگی |
| کشور مبداء |
ایالات متحده آمریکا |
|
|
7326909000 |
| بعد |
22.5cm*16.7cm*5.5cm |
| ابعاد بسته بندی |
25 سانتی متر*19cm*8cm |
| وزن |
1.14 کیلوگرم |
پارامترهای عملیاتی
دامنه ولتاژ:24 ولت دی سی
رتبه بندی تماس:مخاطبین رله برای حداکثر جریان 5a رتبه بندی می شوند
کانال های خروجی:16 کانال خروجی
پروتکل ارتباطی:از پروتکل ارتباطی RS-485 استفاده می کند ، انتقال داده های قوی و قابل اعتماد بین سیستم کنترل و دستگاه های محیطی را امکان پذیر می کند
دمای عملیاتی دویدGE: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
دامنه رطوبت:5 ٪ تا 95 ٪ عدم تراکم
ویژگی های محصول
سوئیچینگ رله:برخی از کارکردهای مهم سوئیچینگ رله GE IS200SRLYH2AAA وجود دارد. این شامل چندین مخاطب رله است که با توجه به سیگنال های ورودی دریافت شده می توانند انرژی یا انرژی پیدا کنند. مخاطبین رله تحت تأثیر یک سیگنال ورودی اعمال شده بسته یا باز می شوند ، در نتیجه اجازه یا قطع جریان جریان از طریق بار متصل به آن اجازه می دهند.
سازگاری سیگنال ورودی:GE IS200SRLYH2AAA می تواند با طیف گسترده ای از سیگنال های ورودی کار کند. چنین سیگنال های ورودی نیز می توانند از یک کنترلر منطقی قابل برنامه ریزی ، سیستم کنترل یا سایر دستگاه های دیجیتال ارائه شوند. این به ماژول اجازه می دهد تا این سیگنال های ورودی را درک کرده و رله ها را بر این اساس فعال کند ، بنابراین به عنوان بخش اصلی بسیاری از برنامه های اتوماسیون خدمت می کند.
قابلیت های تشخیصی:GE IS200SRLYH2AAA می تواند در نسخه ها متفاوت باشد و برخی از این موارد ممکن است شامل قابلیت های تشخیصی باشد. آنها می توانند وضعیت رله را کنترل کنند ، شرایط گسل و تماس بد را تشخیص داده و به مدار کنترل گزارش دهند. این داده های تشخیصی با ارائه به روزرسانی های وضعیت در زمان واقعی ، نگهداری پیش بینی و تشخیص گسل را به حداقل می رساند ، به حداقل رساندن خرابی در فرآیندهای صنعتی.
مدیریت خروجی دیجیتال:GE IS200SRLYH2AAA مسئول مدیریت سیگنال های خروجی دیجیتال برای کنترل دستگاه های خارجی ، رله ها ، محرک ها و شاخص ها است.
انزوا سیگنال:گروه های خروجی جدا شده را فراهم می کند که باعث کاهش تداخل الکتریکی و بهبود ثبات سیستم می شوند.
نظارت بر وضعیت:توابع نظارت بر وضعیت را فراهم می کند که بازخورد در زمان واقعی در مورد وضعیت عملیاتی برای پاسخ سریع به تغییر وضعیت سیستم ایجاد می کند
نصب
از قبل آماده شوید:آماده شدن قبل از نصب سیستم برای جلوگیری از خطرات الکتریکی مهم است.
نصب:GE IS200SRLYH2AAA یک PCB چند لایه با دستگاه نصب سطح سطح ، اتصالات است. تخته را در سیستم کنترل MARK VI در شکاف صحیح قرار دهید.
اتصالات سیم کشی:سیم کشی کنترل را برای کلیه اتصالات مورد نیاز خاتمه دهید.
تأیید:به طور متوالی پس از قرار دادن ماژول PCB ، ماشین آلات را برقی کنید و تست های تشخیصی را اجرا کنید تا تأیید کنید که آیا آنها همانطور که انتظار می رود کار می کنند.
دامنه کاربرد
تولید برق:نظارت و کنترل توربین های گاز و بخار در نیروگاه ها
اتوماسیون صنعتی:مدیریت تجهیزات و سیستم های پیشرفته در گیاهان تولیدی.
انرژی:بهینه سازی گیاهان گاز و روغن از جمله کمپرسورها و پمپ های توربین محدود نمی شود.
کنترل فرآیند شیمیایی و پتروشیمی:کنترل دریچه ها ، پمپ ها و سایر دستگاه ها در گیاهان فرآیند شیمیایی و پتروشیمی.
عیب یابی
بازرسی های منظم:PCB را برای هرگونه علائم سایش ، آسیب یا اتصالات سست به طور مرتب بررسی کنید.
کنترل های زیست محیطی:کنترل های محیطی لازم را حفظ کنید تا اطمینان حاصل شود که محیط عملیاتی از محدوده دمای مشخص نشده یا ایجاد تراکم استفاده نمی کند.
به روزرسانی ها:اطمینان حاصل کنید که سیستم همیشه برای حداکثر عملکرد و امنیت بهبود یافته به آخرین سیستم عامل به روز شده است.
رله های گیر افتاده:اگر یک رله در حالت روشن یا خاموش گیر کرده باشد ، می تواند مخاطبین را بسوزاند. به دنبال علائم سایش تماس یا آسیب باشید.
