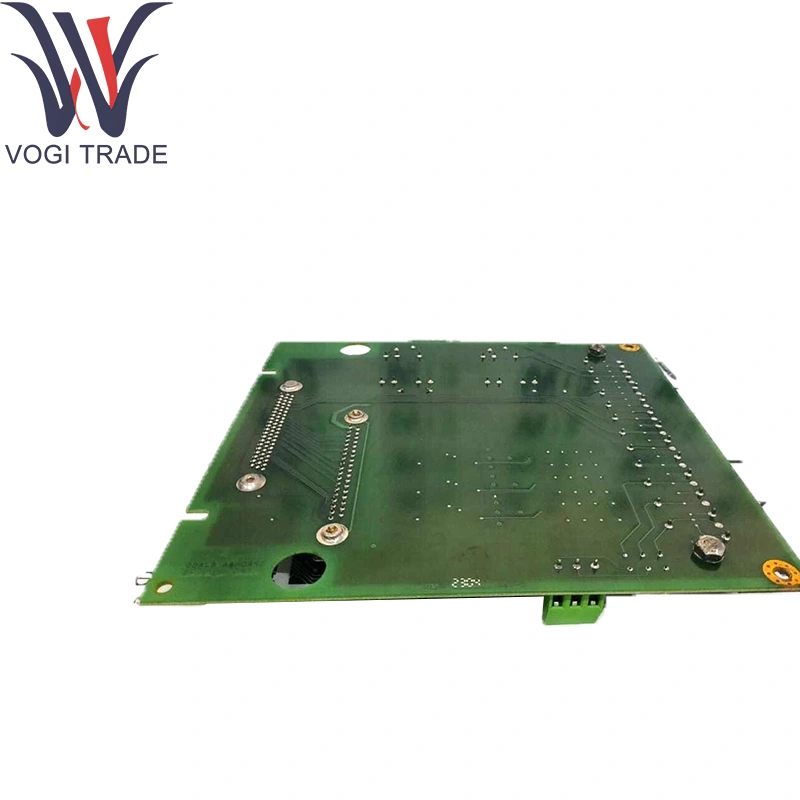

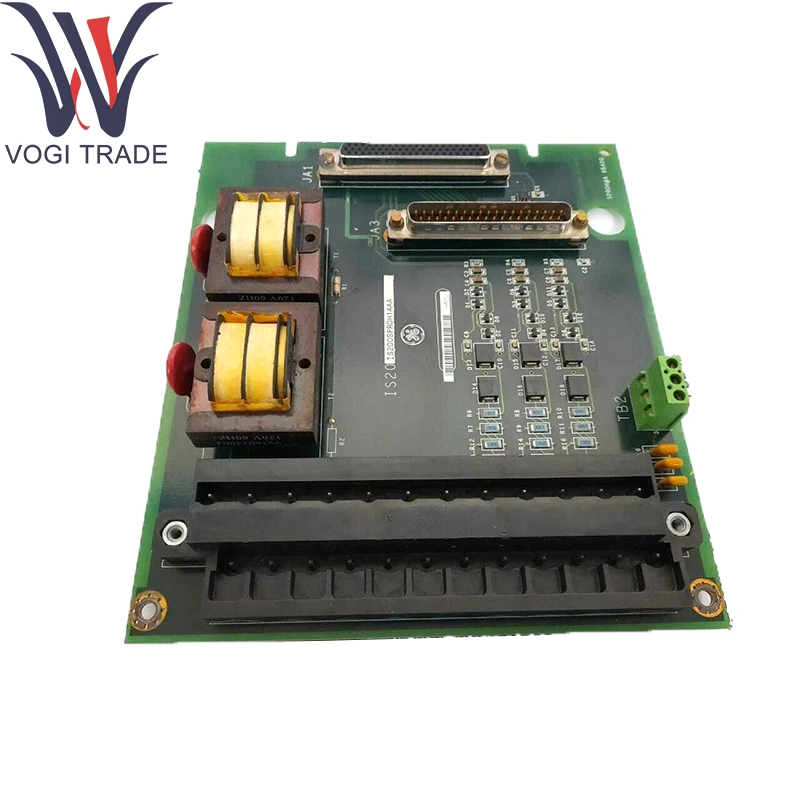

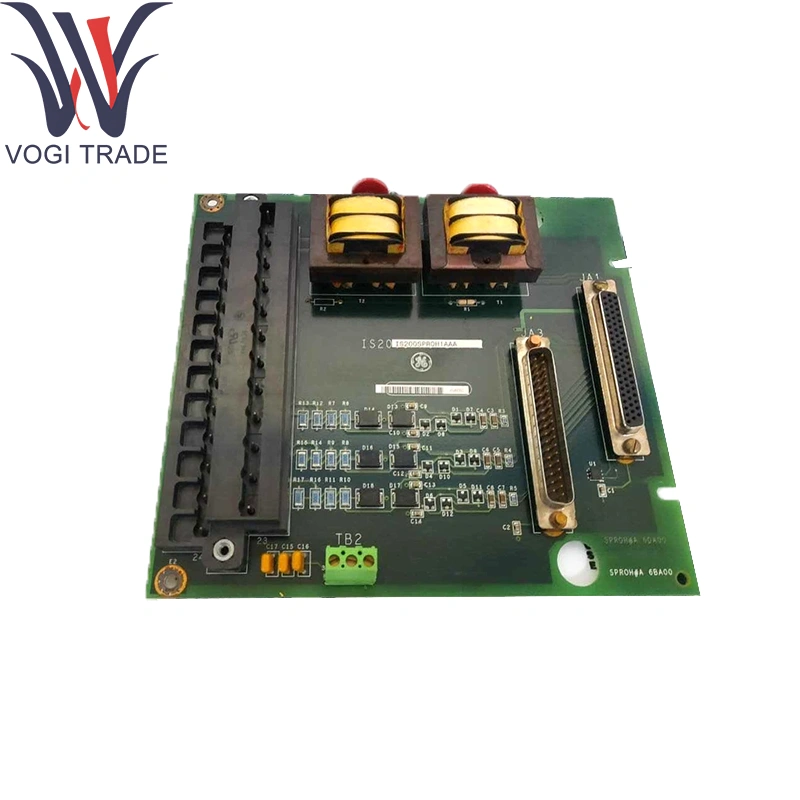

GE IS200SPROH1A هیئت ترمینال حفاظت اضطراری

پارامترهای فنی
GE IS200SPROH1A هیئت ترمینال حفاظت اضطراری

شماره قسمت: IS200SPROH1ABC
فناوری: PCB سطح سطح با روکش کنفورماسی

GE IS200SPROH1A نوع سیگنال ورودی:

پالس های انتخاب سرعت مغناطیسی (سازگار با TTL/CMOS)

ورودی های ولتاژ ترانسفورماتور بالقوه (PT) برای نظارت بر اتوبوس/ژنراتور

دامنه ضربان پالس: 2Hz تا 20kHz

دقت پالس: 0.05 ± reading خواندن

ورودی ولتاژ: حداکثر 300VAC از طریق PTS

اتصالات GE IS200SPROH1A:

اتصال اولیه I/O Pack Edge (برای ادغام PPRO/YPRO)

اتصال DC-37 پین "سفر پشتیبان" به صفحه سفر رله

رتبه بندی های محیطی:

دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: ≤95 ٪ RH ، غیرقانونی

تابع محصول

GE IS200SPROH1A شرایط و مسیرهای پالس توربین پر سرعت RPM و سیگنال های ولتاژ مشتق از ترانسفورماتور را به داخل بسته I/O SPRO. این ورودی های دقیق و جدا شده گالوان را به هر دو کانال حفاظت اولیه و زائد ارائه می دهد ، و این امکان را فراهم می کند که بیش از حد قطعی و از بین رفتن هماهنگ سازی بدون مداخله نرم افزار امکان پذیر باشد.

ماژول های پشتیبانی اصلی

بسته حفاظت اولیه (PPRO): IS200PPROH1A

بسته حفاظت پشتیبان (YPRO): IS200YPROH1A

صفحه رله حفاظت: صفحه ترمینال رله اختصاصی سفر از طریق DC-37 متصل است

کنترل کننده ها: ماژول های CPU Markvi (به عنوان مثال ، IS200TPROH1C) که ورودی های مشتق از SPRO را کنترل می کنند

اجزای پسوند

ترانسفورماتورهای بالقوه (PTUR/YTUR): ولتاژهای AC پله ای را برای بررسی های هماهنگ سازی تهیه کنید

بلوک های ترمینال: بلوک های نوع سد یا پلاگین برای سیم کشی میدانی ثانویه PT و وانت سرعت

مجامع کابل: کابل های چند منظوره محافظ با خاتمه DC-37 برای اتصال پشتیبان

سخت افزار نصب: ایستاده و کیت های براکت برای نصب پانل یا نصب شاسی

پشتیبانی نرم افزاری

پیکربندی: کاملاً مبتنی بر سخت افزار ؛ بدون پیکربندی کاربر یا سیستم عامل

Diagnostics: شناسه الکترونیکی برای تأیید صحیح قرار دادن ماژول در Power-Up بررسی شد

نظارت: پرچم های ورودی و "ماژول گمشده" گزارش شده از طریق تشخیص کنترلر

مستندات: تحت پوشش کتابچه راهنمای نصب و نگهداری GE Markvi (PN GEH-XXXX)
