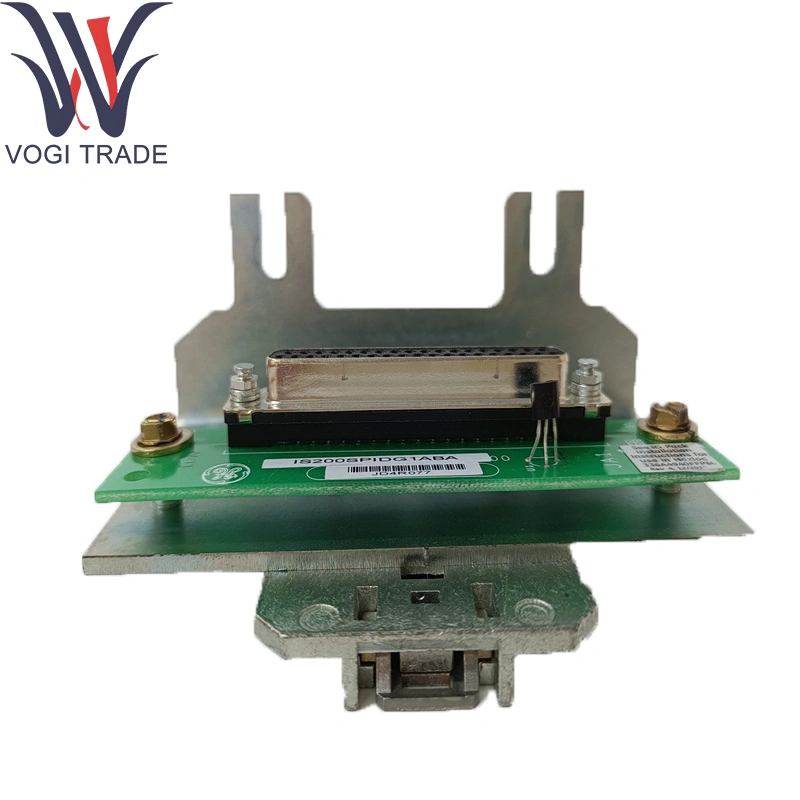

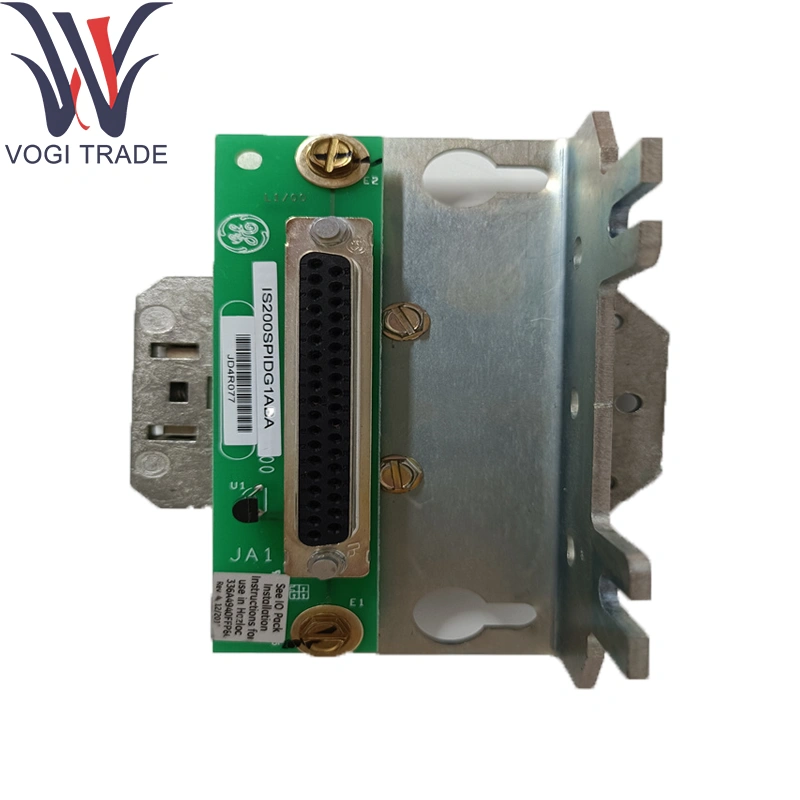

مارک: GEتوضیحات: IS200Spidg1abaشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200SPIDG1ABA سیگنال های پالس با سرعت بالا (به عنوان مثال وانت سرعت ، پروب های تیغه) در کنار ورودی های گسسته معمولی برای دنباله پیشرفته- ضبط رویدادها و منطق محافظت.
| ساخت |
سعادت |
| شماره مدل |
is200spidg1aba |
| شماره سفارش |
is200spidg1aba |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |
GE IS200SPIDG1ABA SIMPLEX FUNCT ID شناسه |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
178 × 330 × 160 میلی متر |
| وزن |
0.42 کیلوگرم |
پارامترهای فنی
ورودی های نبض:
ورودی های 8 × TTL/CMOS سازگار با سرعت بالا برای GE IS200SPIDG1ABA
دامنه ولتاژ: 0-5 ولت DC ؛ فرکانس حداکثر: 100 کیلوهرتز
جریان ورودی: 2 میلی آمپر در هر کانال
ورودی های گسسته:
ورودی های ولتاژ مرطوب کننده 8 × 24 ولت (18-32 ولت V DC)
جریان ورودی: 2.5 میلی آمپر در هر کانال ؛ 4 MS سخت افزار در GE IS200SPIDG1ABA
نمونه برداری و زمان بندی:
نمونه گیری همزمان در همه کانال ها
وضوح Timestamp: 1 میکروگرم
بافر: در هیئت مدیره FIFO برای ضبط رویداد ، حداکثر 4 رویداد K
جداسازی: کانال تقویت شده- به کانال و کانال- به زمین (> 1 کیلو ولت)
اتصالات:
اتصالات لبه پشتی 50 پین
سیم کشی میدانی از طریق دو بلوک ترمینال قابل پلاگین 26 موقعیت
محیطی:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: تا 95 ٪ RH ، غیر چگالش برای GE IS200Spidg1Aba
تابع محصول
رابط پالس دروازه: پالس های پروب روتور سرعت یا تیغه را با دقت میکرو ثانیه دیجیتالی می کند.
منطق گسسته گیت: سیگنال های گسسته کمکی (هشدارها ، قفل ها) را در قفل با حوادث پالس کنترل می کند.
تجمع رویداد: بافر و پیش رو داده های ترکیبی از رویداد/زمان از طریق Ionet به CPU Mark VIE برای دنباله-- تجزیه و تحلیل رویدادها و تصمیمات حفاظت.
Supp اصلی Supporting modتو
حامل بسته I/O: IS42XPSCAH1B تأمین انرژی و اترنت Backhaul
ماژول کنترلر: CPU مارک VIE (به عنوان مثال ، IS200TPROH1C) اجرای منطق Overspeed و توالی برای GE IS200SPIDG1ABA
سوئیچ اترنت: سری IS420ESWB برای اتصال ستون فقرات
اجزای پسوند
بلوک های ترمینال قابل انعطاف: بلوک های کلید 26- راه برای پالس و سیم کشی گسسته ، با پست های خاتمه سپر
کیت های DIN- راه آهن/پانل: کلیپ ها و براکت های آداپتور برای راه آهن یا کابینت 35 میلی متر
لوازم جانبی محافظ: گیره های سپر کابل و هسته های فریت برای سرکوب EMI در منجر به سیگنال با سرعت بالا
کیت های بلوز یدکی: پرش های پیکربندی برای انتخاب ورودی- حالت
پشتیبانی نرم افزاری
پیکربندی:
نقشه برداری کانال ، زمان بندی و اندازه بافر رویداد از طریق قالب های GE ToolboxST ™ برای GE IS200Spidg1Aba تنظیم شده است
تشخیص و نظارت:
پیشخوان های رویداد واقعی ، پرچم های بافر سرریز و شاخص های سلامت کانال موجود در برچسب های HMI و OPC- DA
تست خود در مورد برق- با ورود به سیستم تشخیصی در تشخیص کنترلر
به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Mark Vie تحویل داده می شود. از طریق جعبه ابزار استفاده می شود
مستندات: به تفصیل در راهنمای نصب GE Mark Vie/Vies I/O و کتابچه راهنمای مرجع ماژول گیت پالس و گسسته
