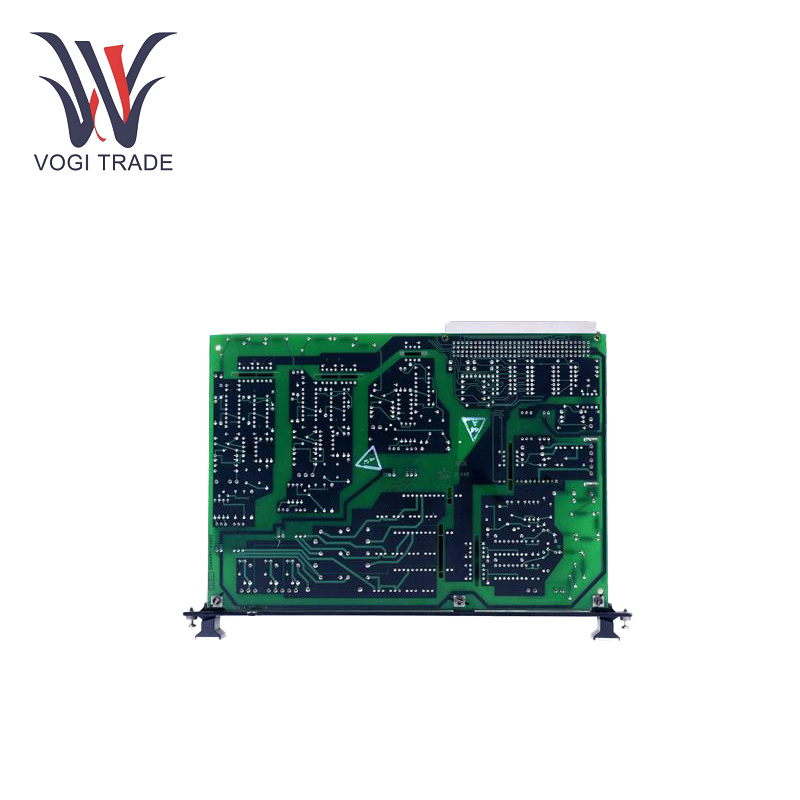

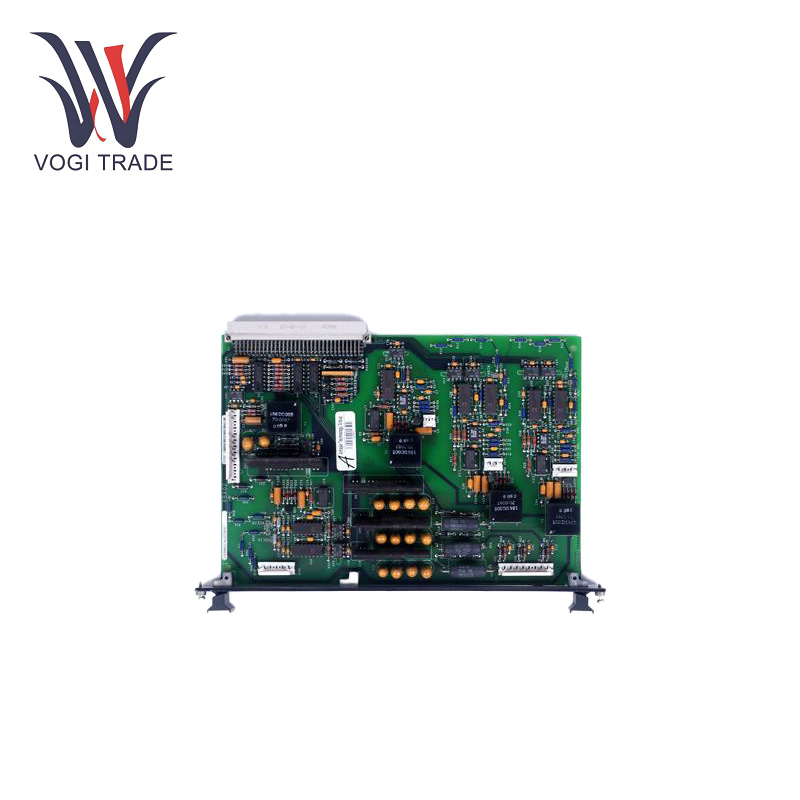

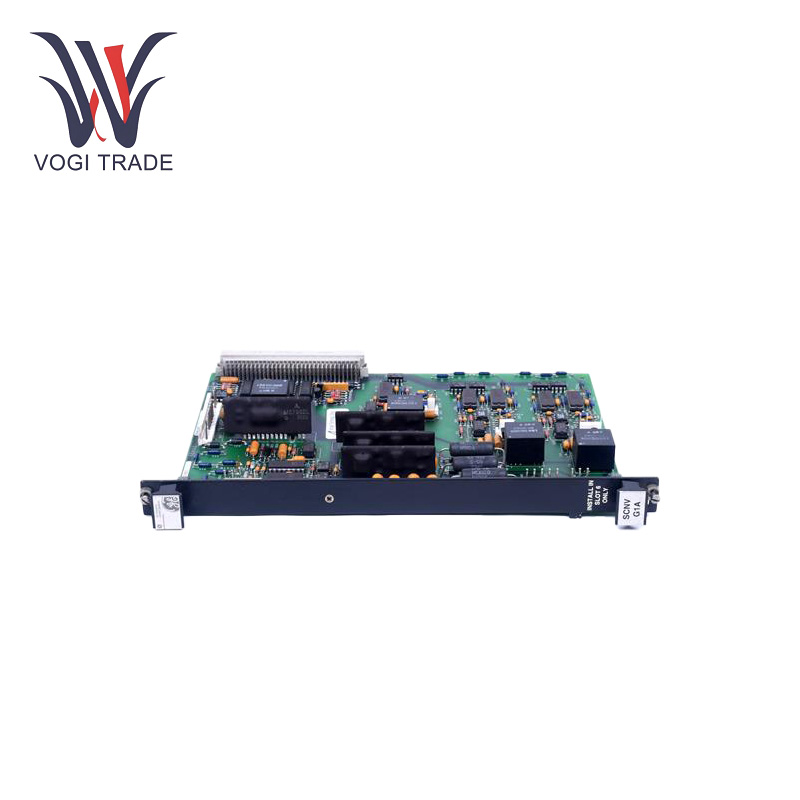

GE IS200SCNVG1ADC

پارامترهای فنی

ولتاژ: 24 ولت DC

دما پایدار: -30 تا 65 درجه سانتی گراد

منبع تغذیه:منبع تغذیه برق VDC را از طریق کانکتور P1 دریافت می کند و برق ثانویه را از چهار ترانسفورماتور خود دریافت می کند.

شرکت Backplanennector: یک بک‌پلین 128 پین P1 برای ارتباط با سایر بردها موجود است.

اتصال دهنده ها: 6 کانکتور هدر برای اتصال شنت های جریان و گیت درایور ویشا، لینک DC وجود دارد.

مدار شامل: 3 مدار درایو گیت SCR، 3 مدار سنجش جریان ورودی، 2 مدار بازخورد ولتاژ خط به خط، 1 مدار بازخورد ولتاژ DC، 1 مدار بازخورد IGBT VCE DB، و 1 درایو درایو ترمز دینامیک IGBT.

ویژگی ها

کنترل و رابط: به عنوان یک برد رابط کنترل به پل برای سری مبدل های 1800 تا 1000 آمپری مستقل دیود SCR عمل می کند، هر برد دارای یک منبع 6 پالس است و می تواند تا سه SCR را هدایت کند.

GE IS200SCNVG1ADC ذخیره سازی و دسترسی به داده ها:GE IS200SCNVG1ADC، دستگاه ذخیره‌سازی فقط افزودنی، حاوی اطلاعات شناسایی و ویرایش است.

مدار درایور گیت: مدار درایور تک دروازه IGBT ترمز دینامیک ولتاژ گیت به امیتر IGBT را بین VCC(+15 V) و VEE(- 7.5 V) سوئیچ می کند و می تواند خطای اشباع زدایی و منبع تغذیه درایور را تحت خطای ولتاژ ایجاد کند.

توسعه انفرادی Backplane و کنترل از راه دور: هواپیماهای انبساط و عقب از راه دور را می توان به صورت جداگانه بدون تداخل در عملکرد سایر هواپیماهای عقب خاموش کرد.

حوزه های کاربردی

تولید برق حرارتی: در نیروگاه های حرارتی با سوخت زغال سنگ، نفت یا گاز، به عنوان رابط کنترلی و پل، GE IS200SCNVG1ADC عملکرد عادی مبدل دیود تریستور را تضمین می کند، کنترل دقیق ژنراتور را درک می کند و راندمان تولید برق را بهبود می بخشد. و ثبات

پالایش نفت: در تصفیه کارخانه، کنترل دیود تریستور تقطیر اتمسفر و خلاء، کراکینگ کاتالیزوری، هیدروفینینگ و سایر دستگاه ها، کنترل دقیق و پایش پارامترهایی مانند دما، فشار، جریان و سطح مایع را در فرآیند تولید، تضمین می کند. عملکرد کارآمد فرآیند پالایش

تولید مواد شیمیایی: در فرآیند تولید محصولات شیمیایی مانند کود، پلاستیک، لاستیک و الیاف، GE IS200SCNVG1ADC برای کنترل هماهنگ سیستم‌های کنترل خودکار و راکتورها، مبدل‌های حرارتی، پمپ‌ها، دریچه‌ها و سایر دستگاه‌ها برای دستیابی به کنترل دقیق واکنش شیمیایی استفاده می‌شود. فرآیندها، حمل و نقل و توزیع مواد و بهبود کیفیت و خروجی تولید مواد شیمیایی.

ذوب آهن و فولاد: GE IS200SCNVG1ADC برای برقراری ارتباط و کنترل بین سیستم کنترل آهن‌سازی، فولادسازی و لینک‌های تولید نورد فولادی و کوره‌های بلند، مبدل‌ها، کوره‌های الکتریکی، آسیاب‌های نورد و سایر تجهیزات برای دستیابی به کنترل دقیق و نظارت بر پارامترهایی مانند دما استفاده می‌شود. فشار، جریان و سرعت در فرآیند تولید و بهبود کیفیت و کارایی تولید فولاد.

صنعت کاغذ سازی: در خط تولید کاغذ سازی، به عنوان رابط کنترل بین سیستم کنترل و دستگاه کاغذ، دستگاه خمیر کاغذ، خشک کن، دستگاه پوشش و سایر تجهیزات، می تواند پارامترهای فرآیند تولید مانند سرعت خودرو، کشش، رطوبت را به دقت کنترل و نظارت کند. ، دما و غیره و بهبود کیفیت کاغذ و راندمان تولید.

صنعت کشتی سازی:در سیستم قدرت کشتی و سیستم کنترل خودکار، GE IS200SCNVG1ADC می تواند کنترل دیودهای تریستور را درک کند، تبادل اطلاعات و کار مشترک بین سیستم ها را تحقق بخشد و ایمنی عملیات و سطح اتوماسیون کشتی ها را بهبود بخشد.
