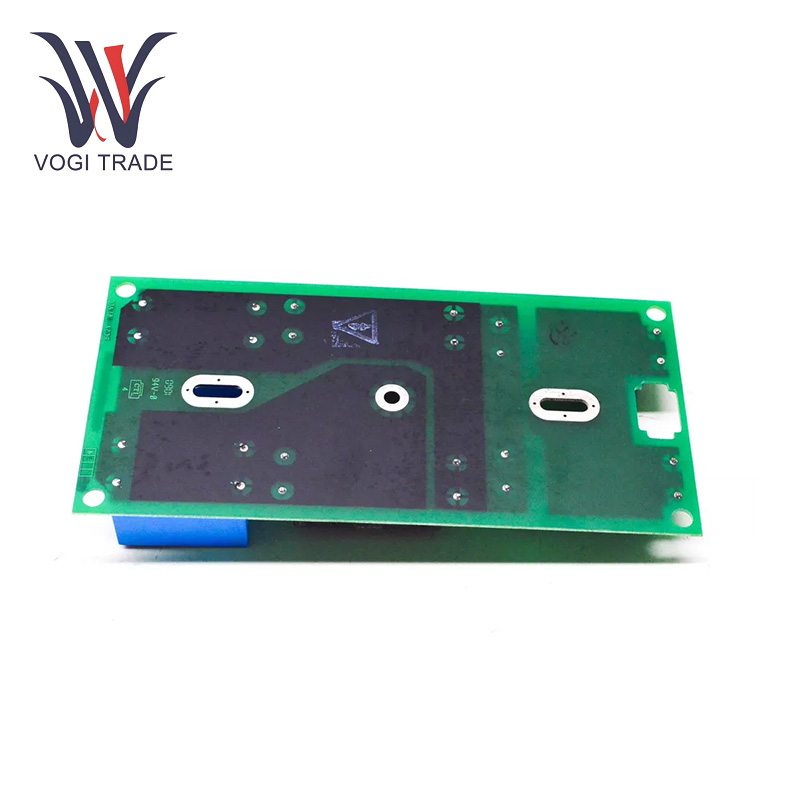

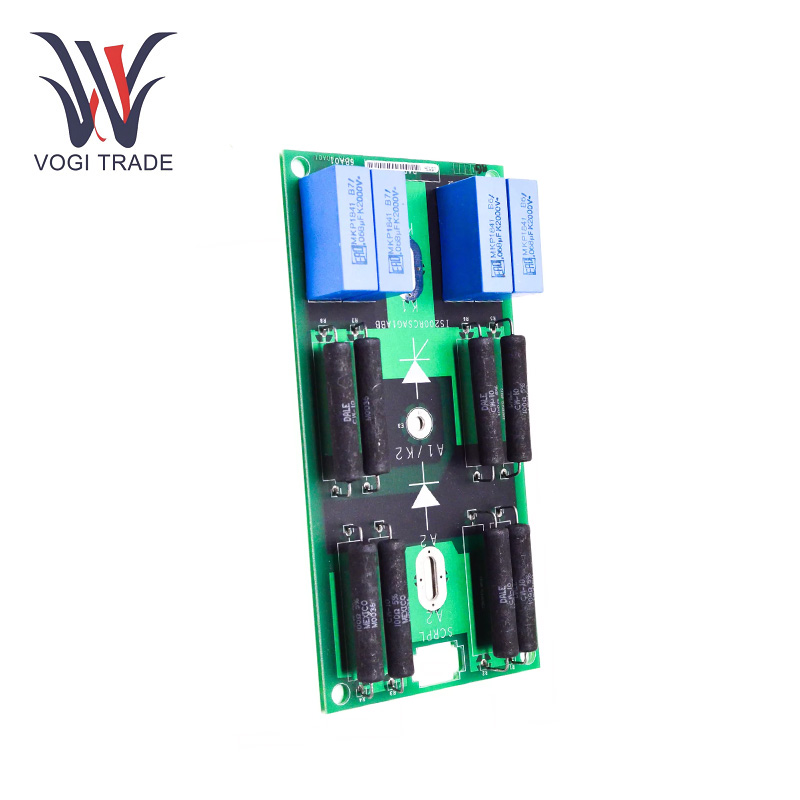

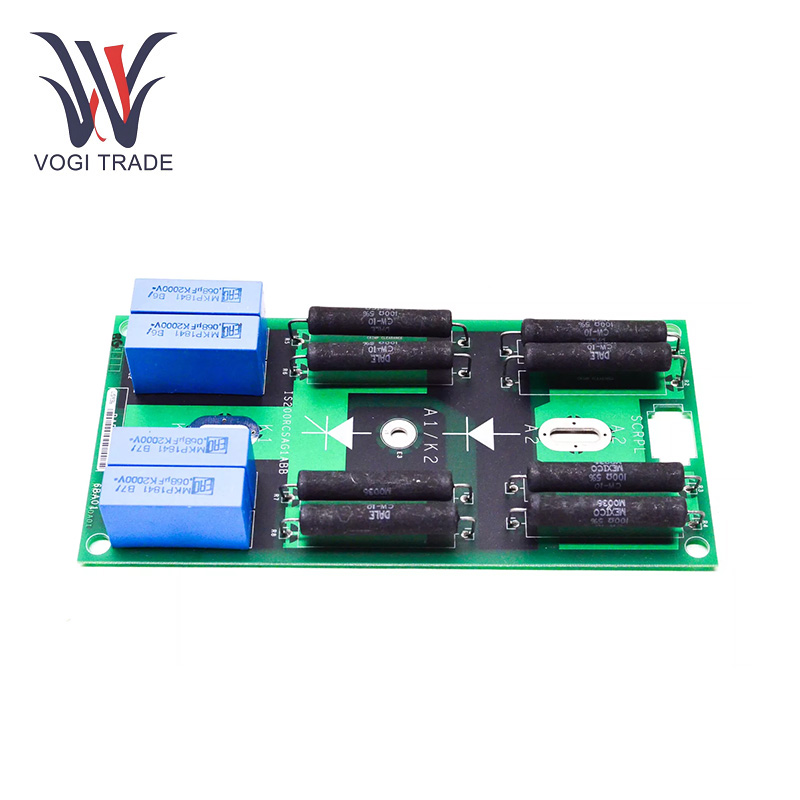

نام تجاری: GEتوضیحات: RC Snubber Boardوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 8مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200RCSAG1ABB، یک برد RC snubber برای واحدهای فریم 1800/1000، افزایش ولتاژ و نوسانات جریان را سرکوب می کند. دارای عایق صدا و پیکربندی مدار دوگانه برای نیازهای مختلف است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200RCSAG1ABB |
| شماره سفارش |
IS200RCSAG1ABB |
| کاتالوگ |
EX2100 |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
15*30*5 سانتی متر |
| ابعاد بسته بندی |
17*32*7 سانتی متر |
| وزن |
1 کیلوگرم |
مخفف عملکردی: RCSA.
Fتوصیف غیر فعال: RC Snubber Board.
پوشش PCB: پوشش معمولی.
بازبینی عملکردی: 1A, 2B.
بازبینی آثار هنری: ب.
واحدهای قاب را اعمال می کند: 1800 واحد فریم.
انواع اتصال: اتصالات SCR و دیود.
ویژگی های محصول
عملکرد تخته Snubber Power: GE IS200RCSAG1ABB عمدتاً به عنوان یک برد RC snubber برای واحدهای فریم 1800 یا 1000 در سری های نوآوری استفاده می شود. این می تواند تا حد زیادی افزایش ولتاژ و افزایش جریان مدار را سرکوب کند. با جذب و اتلاف انرژی اضافی، از آسیب دیدن سایر قطعات الکترونیکی توسط پالس های ولتاژ بالا و جریان بالا جلوگیری می کند و در نتیجه پایداری و قابلیت اطمینان کل سیستم مدار را بهبود می بخشد.
قابلیت جداسازی نویز بسیار زیاد: این برد قابلیت عایق صوتی شگفت انگیزی دارد. این می تواند در برابر انواع مختلفی از نویزهای الکتریکی و سیگنال های تداخل در مدارهای درایو گیت مقاومت کرده و آن را نمایش دهد تا در عین پایداری و اطمینان از آلودگی سیگنال جلوگیری کند. این می تواند از اعوجاج سیگنال ناشی از نویز و عملکرد نادرست جلوگیری کند و می تواند مدارهای درایو دروازه را با دقت و پایداری کار کند.
پیکربندی مدار دوگانه: GE IS200RCSAG1ABB از پیکربندی اتصال SCR دوگانه و دیود با دو مدار اسنابر یکسان پشتیبانی می کند. دو اتصال وجود دارد که یکی برای SCR و دیگری برای مدار دیود است. هر مدار اسنابر دارای عرض پالس، فرکانس و ولتاژ پیک متفاوتی است که می تواند نیازهای کاربردی متفاوتی را برآورده کند، انعطاف پذیری و سازگاری برد را بهبود بخشد.
نصب و راه اندازی
نصب: ابزار مناسب مانند پیچ گوشتی و انبردست و همچنین پیچ و واشر لازم را تهیه کنید. محل نصب مناسب را روی دستگاه یا کابینت کنترل برای نصب GE IS200RCSAG1ABB بیابید. سوراخ های روی PCB را روی سوراخ های مربوطه روی پایه نصب قرار دهید و برد را به سمت پایین پیچ کنید. بررسی کنید که پیچ ها به طور یکنواخت وارد شوند تا از تاب برداشتن یا شل شدن تخته جلوگیری شود.
عیب یابی
Fاسناب مریضمدار: اگر GE IS200RCSAG1ABB در مدار snubber خراب شد، ابتدا خازن های مدار snubber، مقاومت ها و دیودها و غیره را بررسی کنید. (مقاومت، ظرفیت و ولتاژ) این اجزا را با یک مولتی متر اندازه گیری کنید تا مشخص کنید که آیا آنها در محدوده نرمال هستند یا خیر. در صورت شناسایی هر گونه قطعات آسیب دیده، آنها باید به موقع تعویض شوند. همچنین به دنبال نقاط اتصال شل یا خورده مدار اسنابر باشید. در این صورت، نقاط اتصال را تعمیر یا تعویض کنید.
تداخل نویز: لطفاً بررسی کنید که آیا وضعیت محافظ سیم‌ها و اجزای اطراف هنگام وجود نویز یا تداخل بیش از حد در مدار با GE IS200RCSAG1ABB خوب است یا خیر. اگر لایه محافظ آسیب دیده باشد یا به خوبی زمین نباشد، ممکن است تداخل نویز وجود داشته باشد. تکنیک های محافظ و زمین را تعمیر یا تقویت کنید.
اتصال شکست: از آنجایی که نیاز به ترکیب منبع تغذیه و سایر اجزا با بازرسی GE IS200RCSAG1ABB دارد، باید تأیید شود که کابل اتصال وصل است یا آسیب یا قطع شده است. کابل ها را سفت یا دوباره وصل کنید یا کابل را عوض کنید. آن پایانه های اتصال را در برد بررسی کنید تا ببینید اکسیداسیون یا تغییر شکل وجود دارد یا خیر. اگر چنین است، پایانه ها را تمیز یا تعمیر کنید. مطمئن شوید که پارامترهای اتصال و تنظیمات آن با سایر مؤلفه‌ها نیز درست است.
محدوده کاربردی
سیستم کنترل توربینام‌اس: مانند توربین های بخار و توربین های گاز، پشتیبانی حیاتی را فراهم می کند. برای محافظت از دستگاه های الکترونیکی قدرت در مدارهای کنترل توربین در برابر نوسانات ولتاژ و جریان، برای اطمینان از عملکرد پایدار سیستم کنترل استفاده می شود. به عنوان مثال، می تواند از ماژول های تریستور در مدار کنترل تحریک یک ژنراتور توربین محافظت کند، بنابراین به حفظ ثبات ولتاژ و فرکانس خروجی ژنراتور کمک می کند.
تجهیزات اتوماسیون صنعتیGE IS200RCSAG1ABB معمولاً در بسیاری از تجهیزات اتوماسیون صنعتی مانند مبدل های فرکانس، اینورترها و مراکز کنترل موتور استفاده می شود. علاوه بر این، می تواند از آسیب اضافه ولتاژ و جریان اضافی به دستگاه های نیمه هادی قدرت در این تجهیزات جلوگیری کند تا قابلیت اطمینان و عمر مفید تجهیزات افزایش یابد. این می تواند به طور موثری نوسانات ولتاژ و جریان را در فرآیند تنظیم و کنترل سرعت موتور سرکوب کند، تا موتور روان تر کار کند.
سیستم های توزیع برق: می توان از آن برای محافظت از تجهیزات الکتریکی مانند کلیدهای مدار، کنتاکتورها و سایر تجهیزات الکتریکی در سیستم های توزیع برق، به ویژه در برخی موارد توزیع پرقدرت و ولتاژ بالا استفاده کرد. این می تواند از اضافه ولتاژ گذرا و جریان هجومی در هنگام روشن و خاموش شدن تجهیزات توزیع برق جلوگیری کند، استرس الکتریکی تجهیزات را کاهش دهد، ایمنی و پایداری سیستم توزیع برق را تضمین کند.
