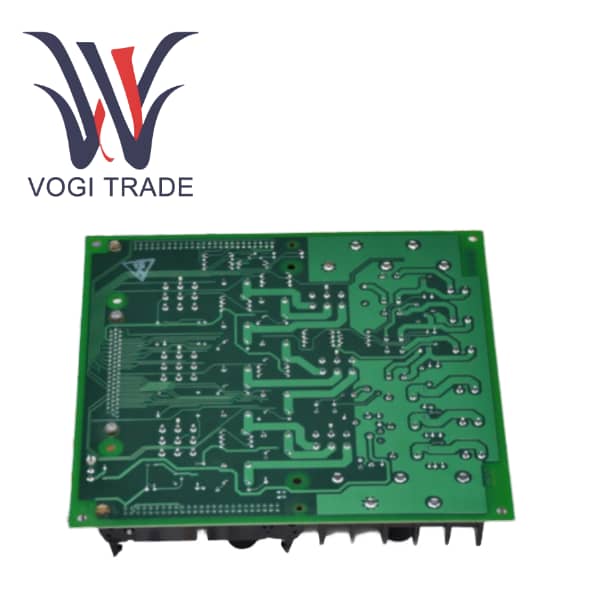

نام تجاری: GEتوضیحات: IS200JPDMG1ADCوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: XiamenIS200JPDMG1ADC یک برد خروجی کنترل ماژولار 28 ولت DC با کارایی بالا است که به عنوان یک نوع JPDM در چارچوب ماژول توزیع نیرو (PDM) سیستم کنترل توربین GE Mark VIe تعیین شده است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200JPDMG1ADC |
| شماره سفارش |
IS200JPDMG1ADC |
| کاتالوگ |
مارک ششم |
| توضیحات |
برد خروجی برق را کنترل کنید |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8537101190 |
| بعد |
233 × 37 × 160 میلی متر |
| وزن |
0.82 کیلوگرم |
پارامترهای فنی
ولتاژ ورودی:28 ولت DC اسمی
اتصالات ورودی:سه 9 پین Mate-N-Lok (JR، JS، JT)
کانکتورهای خروجی: J1–J3 (6 پین Mate-N-Lok)، JCR/JCS/JCT (2 پین)، JAR/JAS/JAT (کمکی)
رتبه بندی جریان خروجی:حداکثر 25 آمپر در هر گذرگاه ورودی
درجه فیوز: فیوزهای مدار شاخه شامل (به عنوان مثال، 10 A برای JCR/JCS/JCT، 15 A برای J1-J3)رابط تشخیصی:کابل نواری 50 پین (P1/P2)، کانکتور DC-62 برای بسته ورودی/خروجی PPDA
دمای عملیاتی:-30 درجه سانتی گراد تا +65 درجه سانتی گراد (22- درجه فارنهایت تا +149 درجه فارنهایت)
ابعاد تابلو: 16.51 سانتیمتر ارتفاع x 17.8 سانتیمتر عرض (6.5 در 7.0 اینچ)
نصب:براکت فولادی ریل DIN یا پایه
بررسی اجمالی محصول
IS200JPDMG1ADC یک برد خروجی کنترل ماژولار 28 ولت DC با کارایی بالا است که به عنوان یک نوع JPDM در چارچوب ماژول توزیع نیرو (PDM) سیستم کنترل توربین GE Mark VIe تعیین شده است. GE IS200JPDMG1ADC به عنوان سیستم عصبی مرکزی برای توزیع برق 28 ولت DC تمیز، قابل اعتماد و اضافی به اجزای سیستم کنترل حیاتی، از جمله خود کنترلکنندهها، بستههای ورودی/خروجی و زیرساختهای شبکه مانند سوئیچهای اترنت عمل میکند.
به عنوان یک جزء "هسته" PDM، JPDM با حفاظت فیوز مدار انشعاب یکپارچه IS200JPDMG1ADC و قابلیت آن برای پشتیبانی از معماری های توان اضافی و جریان بالا متمایز می شود. GE IS200JPDMG1ADC برای محیطهای صنعتی حیاتی طراحی شده است که در دسترس بودن سیستم و تحمل خطا از اهمیت بالایی برخوردار است. یکی از ویژگیهای کلیدی، قابلیت میزبانی یک بسته ورودی/خروجی IS220PPDA است که تشخیص و بازخورد جامع در سطح سیستم را ارائه میکند و سیستم توزیع برق را از یک شبکه سیمکشی غیرفعال به یک دارایی هوشمند، نظارت شده و قابل نگهداری تبدیل میکند.
ویژگی های عملکردی
پشتیبانی از افزونگی مدولار سه گانه (TMR):IS200JPDMG1ADC اساساً برای سیستم های TMR طراحی شده است. GE IS200JPDMG1ADC دارای سه باس برق 28 ولت DC کاملاً مستقل (R, S, T) است. خرابی در یک منبع تغذیه یا گذرگاه روی دو منبع تغذیه دیگر تأثیری نخواهد داشت و عملکرد مداوم حداقل دو کانال کنترل را تضمین می کند.
حفاظت جامع مدار شاخه:GE IS200JPDMG1ADC بر خلاف همتای JPDS خود، JPDM شامل فیوزهای جداگانه در تمام مدارهای خروجی اصلی و کمکی است. این حفاظت موضعی را فراهم میکند و از خرابی یک بسته ورودی/خروجی یا یک دستگاه میدانی از خراب کردن کل گذرگاه برق جلوگیری میکند.
تشخیص پیشرفته سیستم از طریق PPDA:GE IS200JPDMG1ADC با میزبانی یک بسته ورودی/خروجی PPDA، JPDM مجموعه کاملی از تشخیصها را فعال میکند، از جمله:
نظارت بر زمان واقعی ولتاژ آنالوگ هر سه باس 28 ولت.
وضعیت بولی هر مدار انشعاب ذوب شده (نشان دهنده فیوز سوخته).
بازخورد وضعیت تماس خشک از هر یک از سه منبع تغذیه فله.
شناسه الکترونیکی برای تشخیص خودکار برد در پیکربندی سیستم.
معماری قدرت انعطاف پذیر:GE IS200JPDMG1ADC را می توان به راحتی در میدان از طریق جامپرها دوباره پیکربندی کرد. GE IS200JPDMG1ADC میتواند از یک راهاندازی TMR کاملاً زائد به یک راهاندازی Simplex با دسترسی بالا تغییر کند که در آن چندین منبع تغذیه بار را در یک گذرگاه به اشتراک میگذارند.
ظرفیت جریان بالا:GE IS200JPDMG1ADC که برای سیستم های بزرگتر طراحی شده است، JPDM از منابع تغذیه با محدودیت جریان بیش از 500 وات پشتیبانی می کند. هر یک از سه گذرگاه قدرت داخلی برای 25A درجه بندی شده است، با یک مسیر برگشت زمین مشترک برای 75A درجه بندی شده است.
ایمنی و قابلیت اطمینان ذاتی:ویژگی هایی مانند فیوزهای خود تنظیم مجدد در مدارهای کمکی، دیود-ORing برای برق PPDA، و هماهنگی با دستگاه های حفاظتی بالادست، قابلیت اطمینان بالای سیستم را تضمین می کند و بازیابی از خطاهای گذرا را آسان می کند.
مقایسه با محصولات مشابه (JPDM در مقابل JPDS)
| جنبه |
IS200JPDMG1ADC (JPDM) |
IS200JPDS (JPDS) |
| حفاظت مدار |
شامل فیوزهای مدار انشعاب. |
بدون فیوز؛ برای حفاظت به محدودیت جریان منبع تغذیه متصل است. |
| اتصال دهنده های خروجی |
تعداد آنها کمتر است اما به صورت جداگانه ترکیب می شوند. |
کانکتورهای خروجی بیشتر، اما ذوب نشده اند. |
| بار تشخیصی |
به دلیل تعداد زیاد نقاط نظارت شده (15 فیوز، 3 کنتاکت، 3 ولتاژ) دو مورد از شش مجموعه بازخورد PPDA موجود را مصرف می کند. |
فقط یک مجموعه بازخورد PPDA مصرف می کند. |
| جریان و قدرت |
طراحی شده برای سیستم هایی که از دو یا بیشتر منبع 500 وات استفاده می کنند یا مجموع توان آنها از 500 وات بیشتر است. |
طراحی شده برای سیستم هایی که جریان انشعاب در محدوده منابع متصل است (معمولاً ≤500 وات). |
| تمرکز برنامه |
سیستمهای با جریان بالا و کاملاً زائد که به حداکثر حفاظت مدار شاخه نیاز دارند. |
سیستمهای استاندارد، بهویژه آنهایی که برای کلاس I بخش 2 رتبهبندی شدهاند، جایی که استفاده از فیوز کمتر مورد نیاز است. |
