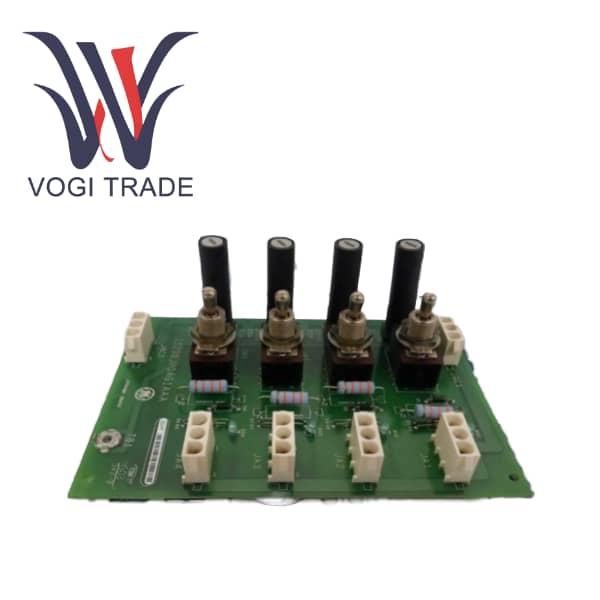

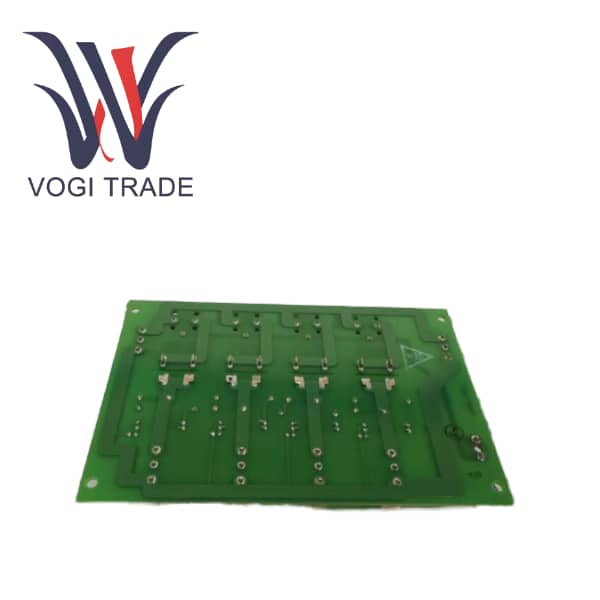

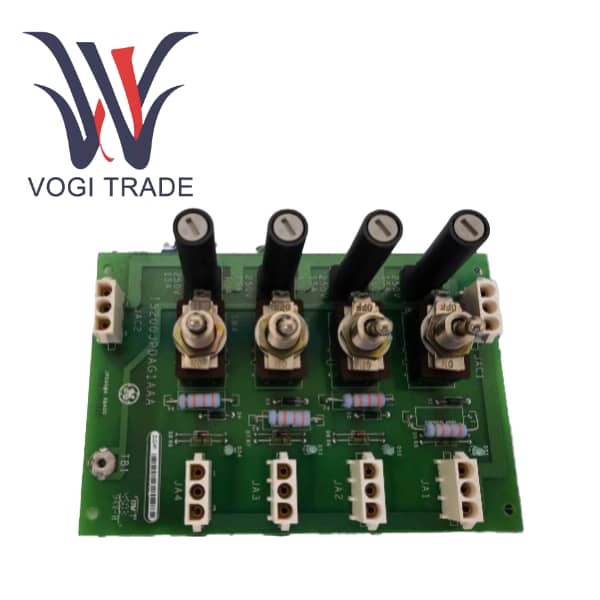

نام تجاری: GEتوضیحات: IS200JPDFG1ADDوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: XiamenIS200JPDFG1ADD یک ماژول توزیع برق 125 ولت DC است که برای استفاده در سیستم کنترل GE Mark VIe طراحی شده است. GE IS200JPDFG1ADD بخش مهمی از خانواده ماژول توزیع برق (PDM) را تشکیل می دهد که مسئول پذیرش و توزیع برق 125 ولت DC از منابع باتری و/یا ماژول های تبدیل AC به DC (DACA) است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200JPDFG1ADD |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
IS200JPDFG1ADD |
| کاتالوگ |
مارک ششم |
| توضیحات |
برد توزیع برق |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8537101190 |
| بعد |
233 × 37 × 160 میلی متر |
| وزن |
0.82 کیلوگرم |
پارامترهای فنی
ولتاژ ورودی: 24 ولت DC یا 125 ولت DC (فقط یک ورودی می تواند در یک زمان استفاده شود) 125 ولت DC اسمی (حداکثر 145 ولت DC)
جریان ورودی: حداکثر 30 A
مدار شکن: 30 A DC، شامل
کانکتورهای خروجی: J1R، J1S، J1T (5 آمپر فیوز شده)، J7X، Y، Z (5 آمپر فیوز شده)، J8A، B (12 آمپر فیوز شده)، J12 (3 آمپر فیوز شده)
درجه فیوز: 15 A، 250 ولت (¼ اینچ x 1¼ در فیوز) 3 A تا 12 A، بسته به خروجیامپدانس به زمین: > 75 کیلو اهم (JP1 در محل)، > 1500 کیلو اهم (JP1 حذف شده)
دمای کارکرد: 30- تا 65+ درجه سانتی گراد (22- تا 149+ درجه فارنهایت)
ابعاد ماژول: 30.48 سانتیمتر ارتفاع x 21.33 سانتیمتر W x 16 سانتیمتر D (12 × 8.4 اینچ × 6.3 اینچ)
توزیع DC با توان بالا
بررسی اجمالی محصول
IS200JPDFG1ADD یک ماژول توزیع برق 125 ولت DC است که به طور خاص برای سیستم کنترل GE Mark VIe طراحی شده است. به عنوان یک جزء کلیدی از سری ماژول توزیع برق (PDM)، وظیفه دریافت و توزیع برق 125 ولت DC از باتری و/یا ماژول تبدیل AC-DC (DACA) را بر عهده دارد. این برد به طور خاص برای کاربردهایی با قابلیت اطمینان بالا طراحی شده است که در آن منابع تغذیه اضافی و نظارت بر سیستم از اهمیت حیاتی برخوردار است. این برد می تواند به طور یکپارچه با سایر اجزای PDM ادغام شود و بازخورد جامعی را از طریق رابط ورودی/خروجی PPDA برای دستیابی به تشخیص بلادرنگ سیستم ارائه دهد.
ویژگی های عملکردی
ورودی برق اضافی، ماژول DACA از ورودی باتری 125 ولت DC و منبع تغذیه AC برای برق پشتیبان پشتیبانی می کند.
باسبار DC شناور، پشتیبانی از تشخیص خطای زمین، مطابق با استانداردهای برق زنده غیر خطرناک است.
نظارت یکپارچه، ارائه دامنه ولتاژ، خطای زمین و تشخیص AC-to-DC از طریق PPDA.
خروجی فیوز و سوئیچ، مدارهای خروجی متعدد، مجهز به فیوز و کلید برای حفاظت انشعاب.
بازخورد سیستم با استفاده از یک کابل تخت برای تشخیص بلادرنگ و گزارش وضعیت به PPDA متصل می شود.
قابلیت اطمینان بالا، به طور خاص برای پیکربندی های اضافی برای اطمینان از عملکرد مداوم طراحی شده است.
مقایسه با محصولات مشابه
| ویژگی |
IS200JPDFG1ADD |
JPDE (24/48 V DC) |
JPDB (توزیع AC) |
| نوع ورودی |
125 ولت DC |
24/48 ولت DC |
115/230 v و |
| خروجی ها |
چندین خروجی DC ذوب شده |
خروجی های DC ذوب شده |
خروجی های AC ذوب شده |
| تشخیص خطای زمین |
بله |
بله |
خیر |
| بازخورد PPDA |
بازخورد کامل آنالوگ و دیجیتال |
بازخورد آنالوگ محدود |
بازخورد وضعیت ولتاژ AC و انشعاب |
| پشتیبانی افزونگی |
بله (باتری + DACA) |
بله (دارای دوگانه) |
بله (منبع AC دوگانه) |
| مورد استفاده معمولی |
توزیع DC با توان بالا |
توزیع DC کم مصرف |
توزیع بار AC |
مزایا و معایب
مزیت
قابلیت اطمینان بالا در پشتیبانی از منابع تغذیه اضافی و عملکرد مقاوم در برابر خطا منعکس می شود.
ایمنی مطابق با استانداردهای زنده غیر خطرناک است و مجهز به عملکرد تشخیص خطای زمین است.
طراحی ماژولار را می توان به راحتی با سایر اجزای Mark* VIe PDM ادغام کرد.
عملکردهای حفاظتی قدرتمند شامل فیوزها، قطع کننده مدار و فیلترها برای اطمینان از عملکرد ایمن است.
نقطه ضعف
نصب پیچیده است و برای عملکرد کامل نیاز به اتصال زمین و اتصال صحیح به PPDA دارد.
IS200JPDFG1ADD یک محصول مستقل نیست. برد توزیع برق جنرال الکتریک باید در یک سیستم جنرال الکتریک سازگار استفاده شود.
در مقایسه با تابلوهای توزیع غیر زائد یا ساده تر، هزینه اولیه سیستم جنرال الکتریک بالاتر است.
تکنسین ها برای عیب یابی باید با معماری GE PDM آشنا باشند.
