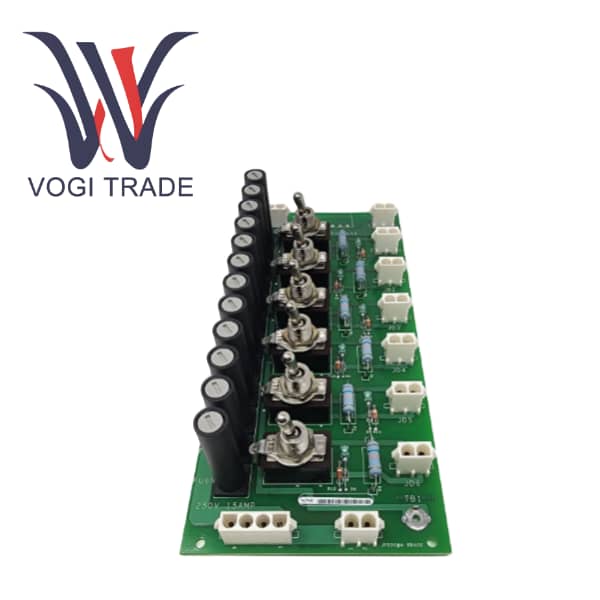

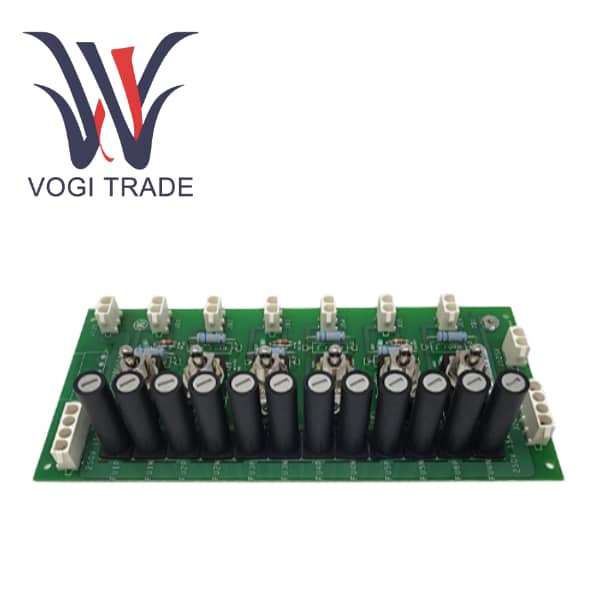

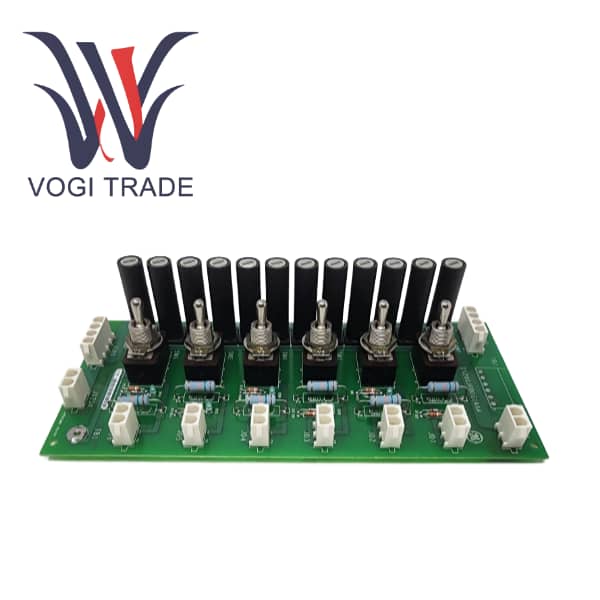

نام تجاری: GEتوضیحات: IS200JPDDG1AAAوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: XiamenIS200JPDDG1AAA یک برد توزیع برق DC است که به عنوان بخشی از سیستم کنترل Mark VIe توسط GE طراحی شده است. GE IS200JPDDG1AAA برای توزیع یک ورودی برق DC منفرد (24 ولت DC یا 125 ولت DC) در مدارهای خروجی ایزوله و محافظت شده متعدد عمل می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200JPDDG1AAA |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
IS200JPDDG1AAA |
| کاتالوگ |
مارک ششم |
| توضیحات |
برد توزیع برق dc |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8537101190 |
| بعد |
233 × 37 × 160 میلی متر |
| وزن |
0.82 کیلوگرم |
پارامترهای فنی
ولتاژ ورودی: 24 ولت DC یا 125 ولت DC (فقط یک ورودی می تواند در یک زمان استفاده شود)
کانکتورهای ورودی: 2 پین Mate-N-Lok (125 V DC)، 4 پین Mate-N-Lok (24 V DC)
مدارهای خروجی: 6 خروجی سوئیچ و فیوز شده یکسان
کانکتورهای خروجی: 2 پین Mate-N-Lok برای بردهای TRLY یا TBCI
دمای کارکرد: 30- تا 65+ درجه سانتی گراد (22- تا 149+ درجه فارنهایت)سوئیچ: کلید نگهداری در هر خروجی
نشانگر: LED سبز در هر خروجی که نشان دهنده وجود ولتاژ است
دمای کارکرد: 30- تا 65+ درجه سانتی گراد (22- تا 149+ درجه فارنهایت)
ابعاد تخته: 23.495 سانتی متر ارتفاع x 10.795 سانتی متر عرض (9.25 اینچ در 4.25 اینچ)
نصب: ریل DIN با حامل پلاستیکی یا براکت فولادی روی پایه
بررسی اجمالی محصول
سازگاری دو ورودی این برد از ورودی های 24 ولت DC و 125 ولت DC پشتیبانی می کند، اما نمی توان از آنها به طور همزمان استفاده کرد.
GE IS200JPDDG1A متعلق به سری گسترده تر JPDD است و با یک فیوز 15A از قبل نصب شده است و امکان استفاده مستقیم از آن را در سیستم هایی که نیاز به هماهنگی مدار انشعاب با سیم کشی و اتصالات استاندارد دارند، می دهد.
ویژگی های عملکردی
سازگاری دو ورودی این برد از ورودی های 24 ولت DC و 125 ولت DC پشتیبانی می کند، اما نمی توان از آنها به طور همزمان استفاده کرد.
پشتیبانی از سیستم DC زمین شناور، طراحی شده برای منبع تغذیه زمینی شناور DC، با فیوزها و سوئیچ ها در دو طرف مسیر DC.
نگهداری از این تخته آسان است. هر مدار حاوی یک سوئیچ است که می تواند به طور ایمن در طول تعمیر و نگهداری جدا شود.
نشانگر وضعیت بصری: هر چراغ نشانگر LED سبز خروجی وضعیت برق را نشان می دهد.
پشتیبانی از سیستم DC زمین شناور، طراحی شده برای منبع تغذیه زمینی شناور DC، با فیوزها و سوئیچ ها در دو طرف مسیر DC.
این برد حاوی کانکتورهای خروجی است که می توان از آنها برای اتصال سایر بردهای JPDD به صورت زنجیره ای استفاده کرد.
هیچ بازخورد تشخیصی وجود ندارد. برخلاف برد اصلی PDM، JPDD GE IS200JPDDG1AAA برای نظارت بر سیستم به جزء ورودی/خروجی PPDA متصل نیست.
مقایسه با محصولات مشابه
| مدل |
نوع فیوز |
درجه بندی فیوز |
ویژگی ها |
| JPDDG1 |
درجه فیوز قابل تنظیم |
15 A |
حفاظت استاندارد و آماده برای استفاده |
| JPDDG2 | جای فیوز خالی (5×20 میلی متر) |
تعریف شده توسط کاربر |
درجه فیوز قابل تنظیم |
| JPDDG3 | جای فیوز خالی (¼ اینچ x 1¼ اینچ) |
تعریف شده توسط کاربر |
انعطاف پذیر برای ترجیحات فیوز محلی |
| JPDA (نسخه AC) |
توزیع AC، فیوز 15 A |
15 A |
برای بارهای AC، فاکتور شکل مشابه |
درجه فیوز قابل تنظیم
مزایا
فیوزهای از پیش نصب شده Plug and Play می توانند زمان نصب و خطاها را کاهش دهند.
حفاظت قدرتمند، هر خروجی مجهز به فیوز و سوئیچ برای اطمینان از ایمنی و نگهداری است.
ورودی انعطاف پذیر، پشتیبانی از سیستم های 24 ولت و 125 ولت DC.
طراحی فشرده، نصب ریل DIN باعث صرفه جویی در فضای پانل می شود.
بازخورد بصری و چراغ های نشانگر LED عیب یابی را ساده می کند.
نقطه ضعف
هیچ عملکرد تشخیصی ندارد و نمی تواند با PPDA برای نظارت از راه دور ادغام شود.
طراحی غیر زائد، زمانی که برق ورودی از بین می رود، یک نقطه شکست وجود دارد.
سفارشی سازی محدود است. رتبه بندی فیوزهای ثابت ممکن است برای همه برنامه ها قابل اجرا نباشد (برخلاف نسخه های G2/G3).
