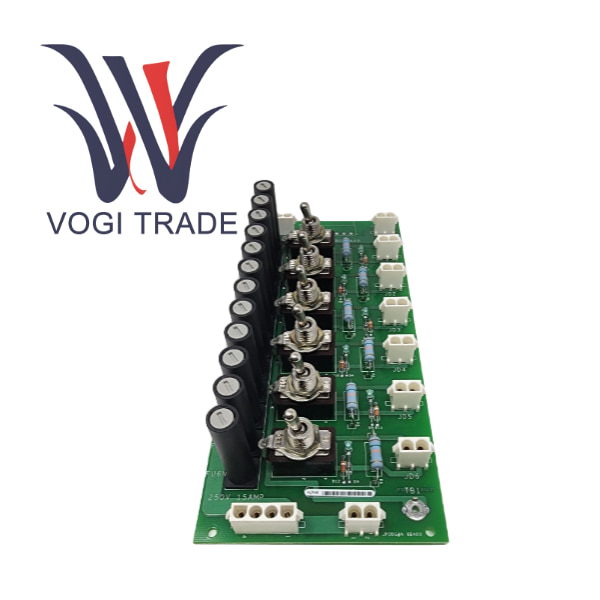

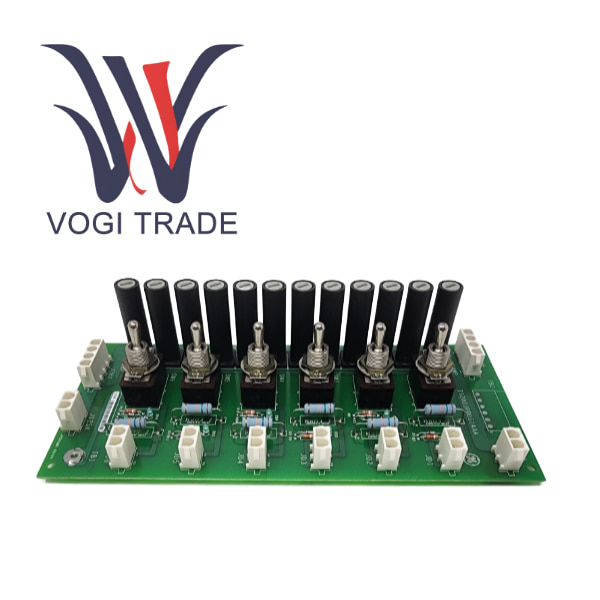

GE IS200JPDDG1A

بررسی اجمالی محصول

GE IS200JPDDG1A یک ماژول پردازنده اختصاصی و با ایمنی بالا DO است که توسط جنرال الکتریک برای توربین های پیشرفته Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. نام رسمی "خروجی دیجیتال محافظ توربین" است و معمولاً به عنوان کارت JPDD شناخته می شود. به عنوان مؤلفه اصلی که عملیات سفر نهایی را در معماری Mark VIe TMR اجرا می کند، کارت JPDD نقش «محرک ایمنی» را ایفا می کند. کارت JPDD سه فرمان سفر مستقل و با رای گیری را از کنترل کننده Mark VIe دریافت می کند و از طریق منطق رله ایمنی داخلی خود، خروجی رله تماس خشک سیمی را پس از تأیید برقراری تمام شرایط، به طور مستقیم قطع منبع سوخت، دریچه بخار اصلی، یا سایر مدارهای کنترل تجهیزات ایمنی حیاتی توربین گاز یا توربین بخار با ترم اضطراری، قطع کردن مستقیم مدارهای کنترلی توربین گازی یا بخار، خروجی رله تماس خشک را به حرکت در می آورد. خاموش شدن پسوند G1A نشان دهنده نسخه ویرایش سخت افزاری آن است.

حوزه صنعت کاربرد

IS200JPDDG1A عمدتاً در صنایعی استفاده می شود که از سیستم GE Mark VIe/VIeS TMR به عنوان سیستم کنترل اصلی استفاده می کنند و الزامات بسیار بالایی برای یکپارچگی ایمنی دارند.

توربین های گازی در مقیاس بزرگ، نیروگاه های سیکل ترکیبی، سیستم های کمکی نیروگاه های هسته ای.

ژنراتورهای اصلی سکوهای نفت و گاز، توربین‌های کمپرسور در کارخانه‌های LNG، ایستگاه‌های کمپرسور خطوط لوله در مسافت‌های طولانی.

صنایع شیمیایی و پتروشیمی: توربین های محرک برای کوره های ترک اتیلن، کارخانه های سنتز آمونیاک در مقیاس بزرگ.

توصیه های محصول مرتبط

سخت افزار مکمل

کارت Mark VIe Local I/O Pack TMR JPDD باید در چنین محفظه های اضافی I/O نصب شود.

کارت ورودی دیجیتال محافظ توربین IS200JPDGG1A برای جمع آوری سیگنال های وضعیت سفر از سایت استفاده می شود.

مانیتور وضعیت بسته اترنت IS200EPSMG2AED.

تجهیزات در محل

شیر قطع سوخت

شیر برقی روغن تریپ

مدار شکن اصلی

به روز رسانی محصول و پیشرفت های تکنولوژیکی

JPDD در دوران Mark VIe نشان‌دهنده یک عمل موفق از ادغام عملکردهای ابزار ایمنی حرفه‌ای عمیقاً در جریان اصلی TMR DCS است. IS200JPDDG1A ایمنی، قابلیت اطمینان و یکپارچگی را متعادل می کند.

در عصر Mark VIeS، در پلتفرم به روز شده Mark VIeS، عملکردهای JPDD به ارث رسیده و توسعه یافته است. نسخه جدید ممکن است مدار تشخیصی سریع‌تر، نظارت بر تماس بهبودیافته یا عملکرد EMC را بهبود بخشد، اما مفهوم طراحی خروجی ایمنی هسته 2oo3 بدون تغییر باقی می‌ماند.

IS200JPDDG1A فعلی و نسخه‌های بعدی آن پیکربندی استاندارد خروجی ایمنی برای راه‌حل‌های کنترل توربین پیشرفته جنرال الکتریک هستند. با استقرار گسترده سیستم های Mark VIe/VIeS در تاسیسات کلیدی در سراسر جهان، JPDD به یکی از استانداردهای خروجی ایمنی عملا در این زمینه تبدیل شده است.
