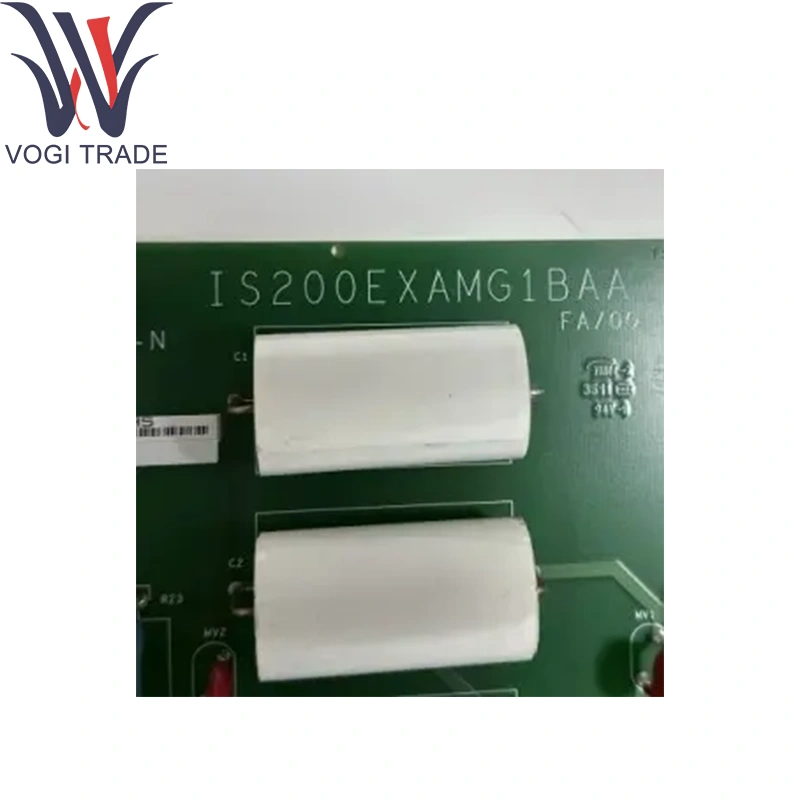

مارک: GEتوضیحات: IS200EXAMG1BAAشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 12اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200EXAMG1BAA نصب شده در کابینت کمکی کنترل تحریک EX2100E ، IS200EXAMG1BAA سیگنال های میدانی با ولتاژ بالا را ضعیف می کند و یک شکل موج آزمایشی کنترل شده را برای کنترل عایق و تشخیص گسله ارائه می دهد.
| ساخت |
سعادت |
| شماره مدل |
IS300EXUMB1 |
| شماره سفارش |
IS300EXUMB1 |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |
GE IS200EXAMG1BAA ماژول ضعف |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
228 × 190 × 25 میلی متر |
| وزن |
0.39 کیلوگرم |
پارامترهای فنی
مخفف: امتحان (ماژول میرایی تحریک کننده)
نوع سیگنال: موج مربع با فرکانس پایین
ولتاژ آزمون: 50 ولت ± ، محدود جریان
امپدانس خروجی: شبکه میرایی 50 Ω
اتصالات:
J1: قفل 3 پین برای تماس با رله کمکی
J2: D-shell 9 پین برای انتقال سیگنال آزمایش و نظارت جریان نشتی
E1/E2: اتصالات چاقو برای اتصال به ولتاژ اتوبوس میدانی
TB1: ترمینال شاسی زمین برای سپر تخته
پرش ها: JP1-JP3 برای انتخاب دامنه های ثانویه ترانسفورماتور بالقوه
قدرت: 24 ولت DC @ 1 A از طریق هواپیمای حامل
شرایط عملیاتی: -30 درجه سانتیگراد تا 65 درجه سانتیگراد ، تا 95 ٪ RH غیر حساس
این ماژول GE IS200EXAMG1BAA تعیین شده است.
تابع محصول
GE IS200EXAMG1BAA شرایط و ولتاژ تحریک ژنراتور را برای اندازه گیری ایمن کاهش می دهد ، در حالی که تزریق یک شکل موج آزمایش 50 ولت کنترل شده به داخل سیم پیچ میدان برای تشخیص گسل زمینی. مقیاس بندی و انزوا ولتاژ دقیق را فراهم می کند تا کنترلر EX2100 بتواند یکپارچگی عایق را بدون ضعف خارجی یا تنظیمات دستیابی دستی کنترل کند.
ماژول های پشتیبانی اصلی
EGDM ماژول زمین آشکارساز برای سنجش نشت زمین در زمین
ماژول قدرت با ولتاژ بالا که ولتاژ تحریک را در طول تست ها تأمین می کند
کنترل کننده EX2100 برای جمع آوری پرچم های تشخیصی و ادغام HMI/Alarm
حامل پشت پرده کمکی که قدرت و سیگنالینگ را فراهم می کند
مؤلفه اصلی: GE IS200EXAMG1BAA.
اجزای پسوند
کیت های بلوز یدکی (JP1-JP3) برای انتخاب ولتاژ میدانی
مجامع کابل پنل جلوی اتصالات J1 و J2
کیت های شاسی زمین برای خاتمه سپر TB1
سخت افزار Rack-Mount (راهنما و ایستاده) برای نصب کابینت کمکی
همه عملکردهای GE IS200EXAMG1BAA را گسترش می دهند.
پشتیبانی نرم افزاری
پیکربندی: سخت افزار پیکربندی شده از طریق پرش ها. بدون راه اندازی سیستم عامل یا نرم افزار
تشخیص: سلامت نشت و سلامت سیگنال آزمایش شده توسط کنترل کننده. پرچم های "گسل زمینی" و "Test-OK" که در صفحه نمایش HMI EX2100 نمایش داده می شوند
سیستم عامل: قابل اجرا نیست (سخت افزار میرایی منفعل)
مستندات: به تفصیل در دفترچه راهنمای ماژول میرایی هیجان انگیز و دستورالعمل های سیستم EX2100
عملیات برای GE IS200EXAMG1BAA اعمال می شود.
