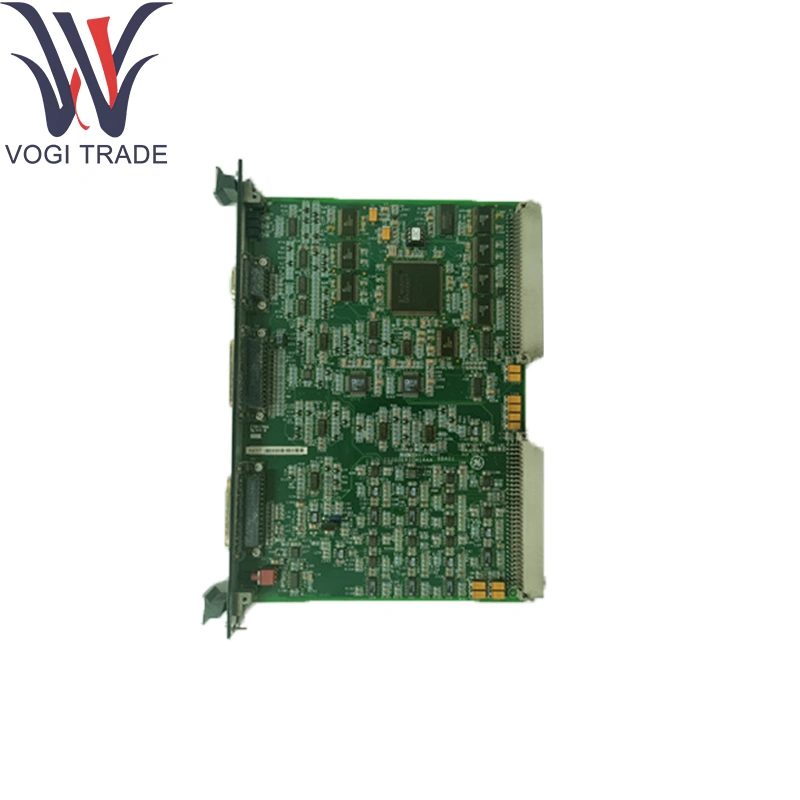

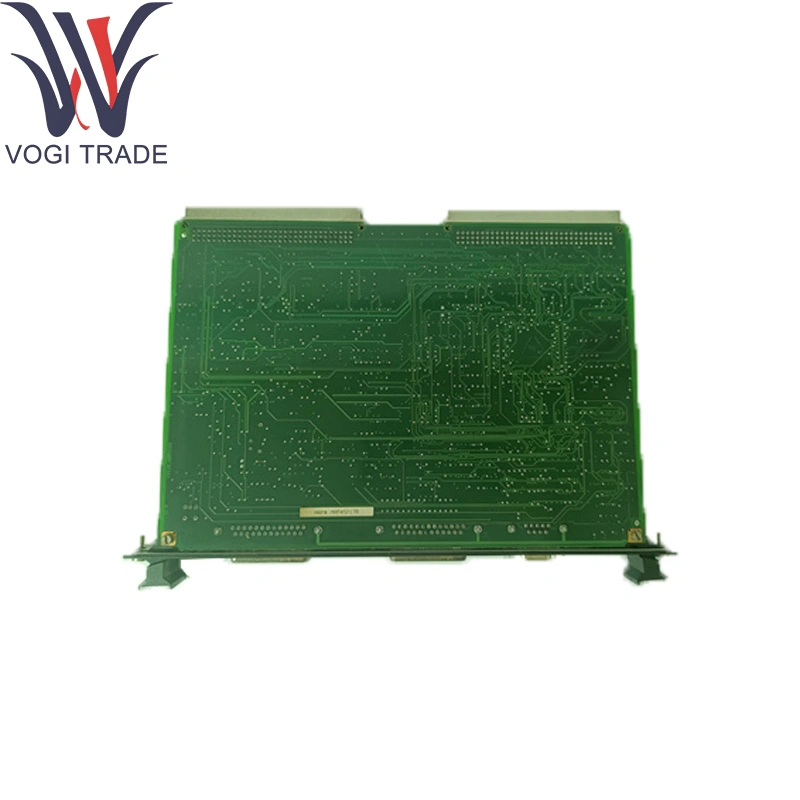

ge is200erioh1aaa

پارامترهای فنی

بنادر اترنت:

2 × 10/100Base-TX RJ-45 (جفت اضافی)

رابط پشتی I/O:

اتصالات 50 پین دوتایی به حامل I/O-Pack

پشتیبانی از پروتکل:

GE Ionet بیش از تونل سازی UDP/TCP

آدرس IPv4 ؛ پشتیبانی از برچسب VLAN (802.1q) پشتیبانی

عملکرد:

توان: حداکثر 100 مگابیت بر ثانیه در هر درگاه

I/O Scan Patency: 2 ms معمولی

حافظه و پردازش:

بافر 64 مگابایتی SDRAM برای ذخیره سازی I/O

فلش 16 مگابایتی برای ذخیره سازی سیستم عامل/پیکربندی

قدرت:

24 ولت DC از طریق صفحه پشتی (18-32 ولت DC) ، 0.5 حداکثر

محیطی:

دمای کار: -40 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره سازی: -55 درجه سانتیگراد تا +100 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

کلیه مشخصات مربوط به GE IS200ERIOH1AAA است

تابع محصول

به عنوان دروازه ای بین هواپیمای پشتیبان Ionet I/O GE و شبکه های استاندارد اترنت عمل می کند. این داده های I/O از راه دور را در قاب های اترنت قرار می دهد ، ترجمه آدرس و بافر بسته را مدیریت می کند و بدون نیاز به سخت افزار تخصصی FieldBus ، برای کنترل حلقه بحرانی I/O فراهم می کند. GE IS200ERIOH1AAA این قابلیت ها را ارائه می دهد.

ماژول های پشتیبانی اصلی

حامل بسته I/O: IS42XPSCAH1B تأمین برق پشتی و اتصالات I/O-Bus

ماژول کنترل کننده: CPU Mark VIE (به عنوان مثال ، IS200TPROH1C) مدیریت نقشه برداری و منطق کنترل I/O از راه دور

قفسه های I/O از راه دور: بسته های I/O نصب شده در میدان (آنالوگ ، گسسته ، ایمنی) که از طریق کابل کشی اترنت استاندارد متصل می شوند

GE IS200ERIOH1AAA با این ماژول ها رابط.

اجزای پسوند

آداپتور DIN-RAIL: کلیپ برای نصب ماژول ERIO در قفسه های ساز غیر VME

کیت فیبر-اترنت: آداپتورهای SFP به فیبر برای لینک های مسافت طولانی تر

سوئیچ افزونگی: سوئیچ ناکام خارجی برای مقاومت در برابر مسیر اترنت

بلوک های ترمینال: بلوک های پیچ پیچ قابل انعطاف برای سیم کشی محلی و سیم کشی محرک محلی

این پسوندها از GE IS200erioH1aaa پشتیبانی می کنند

پشتیبانی نرم افزاری

ابزار پیکربندی: GE ToolboxST ™ با جادوگر نقشه برداری اترنت I/O برای تکالیف دستگاه به شکاف

تشخیص و نظارت:

وضعیت لینک بندر و پرچم های I/O-Health در برچسب های HMI و OPC-DA

پیشخوان های ارجاعی اترنت و هشدارهای بافر بیش از حد قابل مشاهده در تشخیص کنترلر

مدیریت سیستم عامل: ارتقاء از طریق ToolboxST ™ یا رابط وب با اعتبار سنجی CRC و قابلیت بازگشت

مستندات: روشهای دقیق تنظیم و نصب در کتابچه راهنمای رابط I/O Ethernet I/O

GE IS200ERIOH1AAA کاملاً تحت پوشش این پشتیبانی است.
