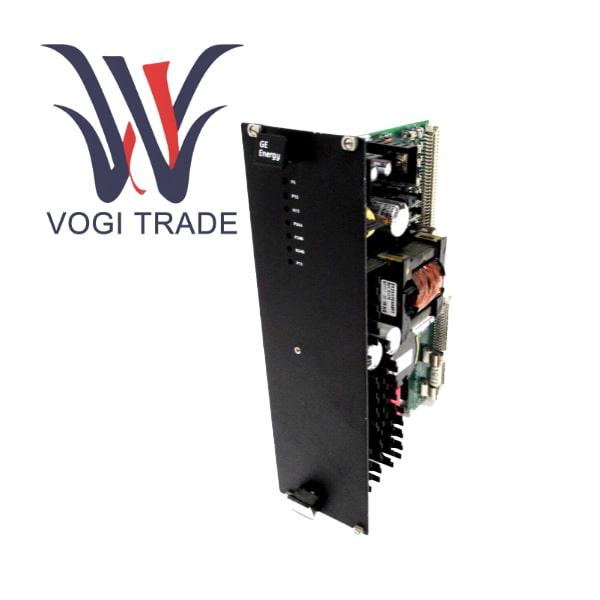

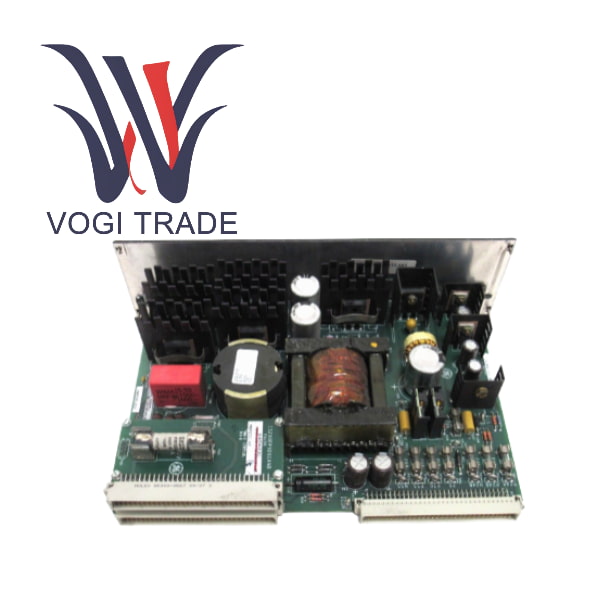

GE IS200EPSMG2AED

GE IS200EPSMG2AED یک ماژول نظارت و تشخیص شبکه اختصاصی است که توسط جنرال الکتریک برای توربین های پیشرفته Mark VIe و Mark VIeS و سیستم های کنترل فرآیند طراحی شده است. نام رسمی آن "Ethernet Pack Status Monitor" است. این ماژول یک ماژول پردازش داده معمولی یا I/O نیست. بلکه به عنوان یک نگهبان سلامت شبکه حیاتی در کل معماری I/O توزیع شده Mark VIe. وظیفه اصلی IS200EPSMG2AED نظارت مستمر و مستقل بر وضعیت پیوندهای ارتباطی اترنت بین همه ماژول‌های پردازنده ورودی/خروجی و کنترل‌کننده‌های داخل بسته I/O محلی است. با شناسایی بی‌درنگ سیگنال ضربان قلب هر ماژول ورودی/خروجی یا فعالیت بسته داده، EPSM می‌تواند مشکلات را بلافاصله پس از قطع ارتباط شناسایی کند و یک سیگنال هشدار در سطح سخت‌افزار را از طریق کنتاکت‌های خروجی رله‌اش صادر کند. این سیگنال را می‌توان مستقیماً به سیستم هشدار اصلی یا یک کنترل‌کننده سطح بالاتر متصل کرد و اطمینان حاصل کرد که حتی اگر نرم‌افزار سطح بالا کاملاً ناکارآمد باشد، ماژول می‌تواند فوراً اپراتور را مطلع کند که یک قطع ارتباط جدی در بسته ورودی/خروجی رخ داده است و در نتیجه از قابلیت دسترسی بالا و ویژگی‌های ایمنی خطای سیستم اطمینان حاصل می‌کند.

به روز رسانی محصول و توسعه فناوری

در روزهای اولیه، سیستم‌های DCS/PLC به شدت به تشخیص نرم‌افزار متکی بودند. هنگامی که کنترلر از کار افتاد، "چشم" کل سیستم کور شد.

عصر Mark VIe برد EPSM را معرفی کرد که جهشی قابل توجه در فلسفه مهندسی بود و مفهوم ایمنی "سخت افزار به عنوان پشتیبان" را تجسم می بخشید. این طراحی در کل چرخه عمر سیستم Mark VIe بسیار موفق بود.

حال و آینده

عملکردهای اصلی EPSM در سیستم Mark VIeS ادامه می یابد و حتی ممکن است تقویت شود.

در نسخه‌های آینده، عملکرد ممکن است با حفظ استقلال سخت‌افزار یکپارچه شود و یک رابط اترنت ساده برای گزارش اطلاعات تشخیصی دقیق‌تر به سیستم فوق‌العاده اضافه شود، اما عملکرد زنگ هشدار تماس خشک هسته‌ای آن همیشه به عنوان مطمئن‌ترین وسیله پشتیبان وجود خواهد داشت.

به عنوان یک مانیتور سخت افزاری خالص، EPSM خود تقریباً هیچ خطر امنیت سایبری ندارد، که یک مزیت بزرگ در محیط OT امروزی است.

راهنمای نصب

تعیین کنید که کدام بسته های کلیدی ورودی/خروجی محلی به بردهای EPSM نیاز دارند. معمولاً تمام بسته های ورودی/خروجی که برای حفاظت ایمنی و مدارهای کنترل اصلی استفاده می شوند باید نصب شوند.

IS200EPSMG2AED را در هر شیار ورودی/خروجی موجود بسته I/O محلی قرار دهید.

آن را با پیچ محکم کنید.

سیم کشی خروجی دزدگیر را به ترمینال مشترک برد EPSM وصل کنید و منبع تغذیه سیستم دزدگیر اصلی کارخانه را وصل کنید.

سیم ورودی هشدار را به کنتاکت معمولی بسته برد EPSM وصل کنید.

توجه داشته باشید که سیم کشی باید محکم و مشخص باشد.

روشن و تأیید

بسته I/O را روشن کنید.

وضعیت عادی را با مشاهده اینکه LED سبز OK برد EPSM باید دائما روشن باشد و LED قرمز FAULT باید خاموش باشد، بررسی کنید. در این زمان، کنتاکت NC را با یک مولتی متر اندازه بگیرید و باید باز باشد.

تست شبیه سازی خطا در شرایطی که ایمنی مجاز است، می توانید هر ماژول I/O را از بسته I/O حذف کنید.

نتیجه مورد انتظار چراغ قرمز FAULT برد EPSM باید فورا روشن شود و کنتاکت NC بسته شود و آلارم مربوطه را در پانل زنگ اصلی ایجاد کند.

تست بازیابی ماژول حذف شده را دوباره به سیستم وارد کنید و سیستم باید به حالت عادی بازگردد. آلارم باید بازنشانی شود.

توصیه های محصول مرتبط

سخت افزار مکمل

برد Mark VIe Local I/O Pack EPSM باید در این نوع شاسی نصب شود

ماژول توزیع برق اصلی IS200JPDHG1 برق بسته I/O را تامین می کند

اشیاء تحت نظارت

ماژول ورودی آنالوگ IS200VAICH1A

ماژول ورودی لرزش IS200VVIBH1A

ماژول ورودی IS200PRTDH1A RTD

تجهیزات دریافت آلارم

پنل آلارم اصلی کارخانه

کارت های ورودی دیجیتال کنترلرهای سطح بالاتر DCS/PLC
