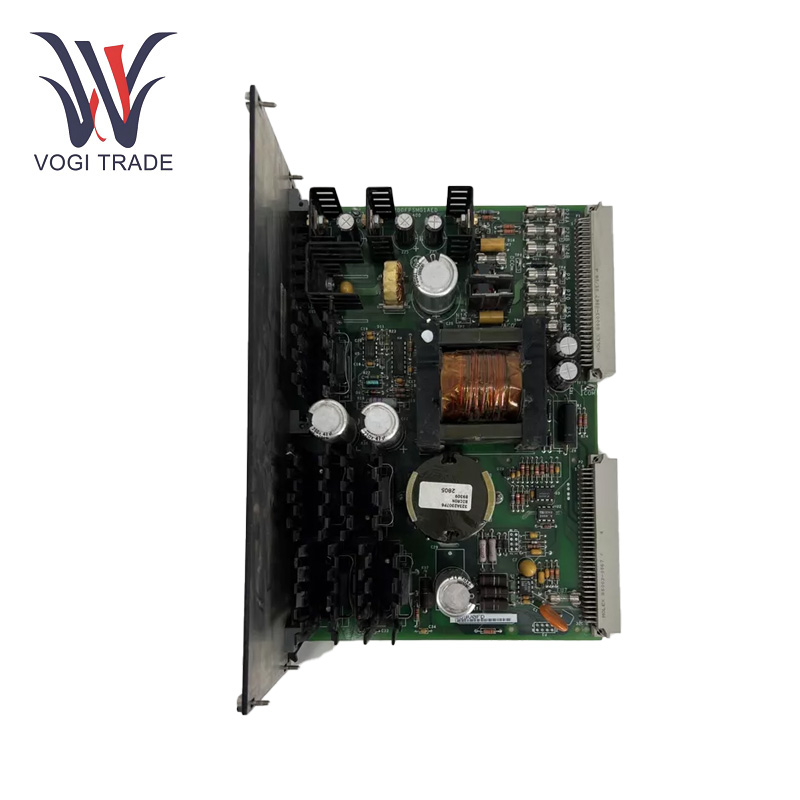

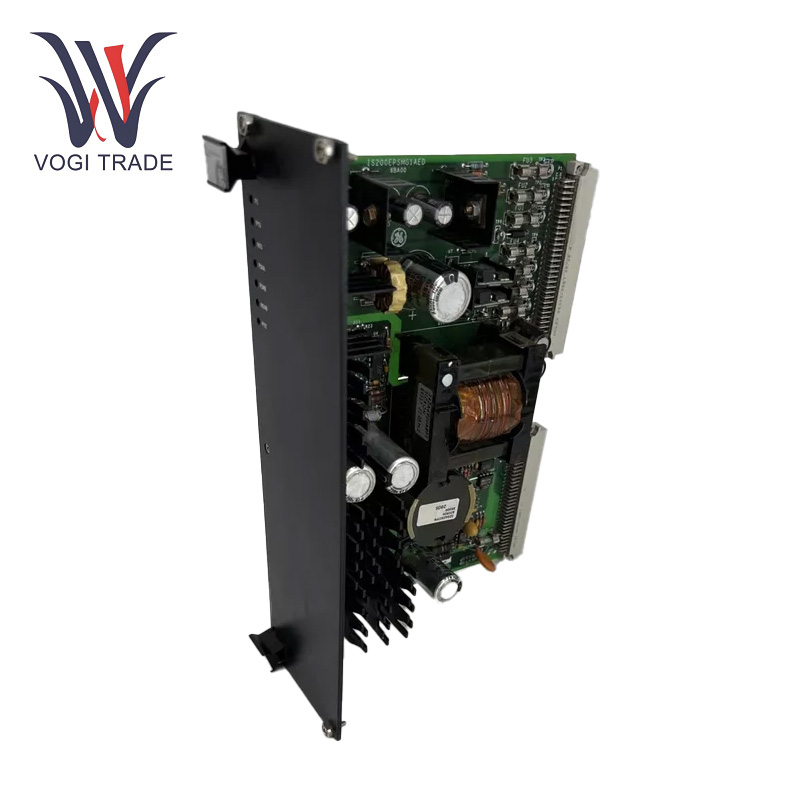

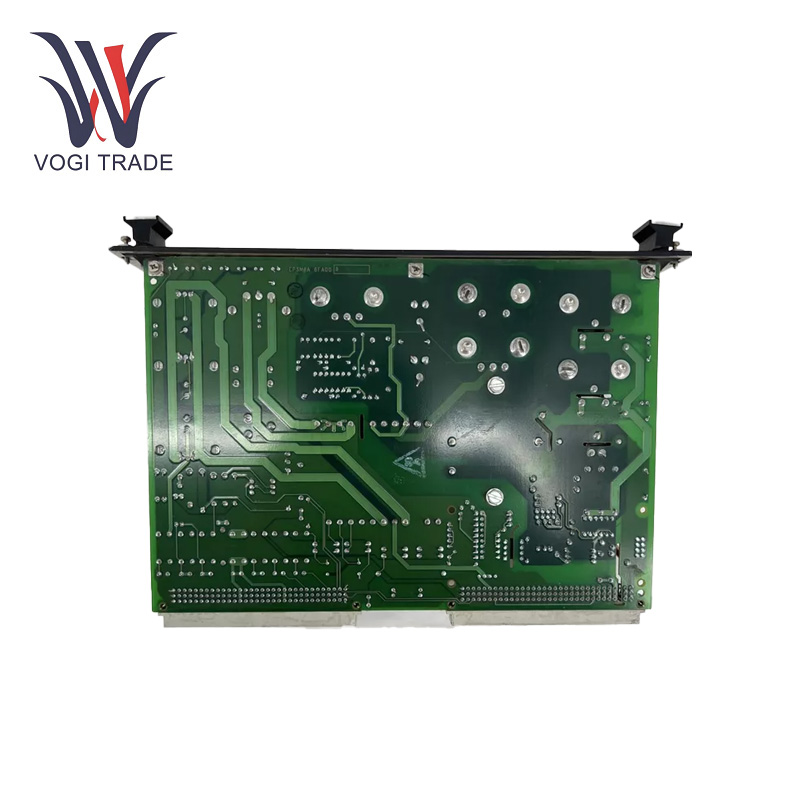

نام تجاری: GEتوضیحات: ماژول منبع تغذیه اکسایتر وضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 9مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200EPSMG1AED دارای نشانگرهای LED، طراحی مدولار برای نگهداری آسان، سازگاری با کنترل گسترده، تبدیل انرژی کارآمد، پشتیبانی از ماژول خارجی و عملکرد قابل اعتماد در محیط های سخت است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200EPSMG1AED |
| شماره سفارش |
IS200EPSMG1AED |
| کاتالوگ |
EX2100 |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35*25*8 سانتی متر |
| ابعاد بسته بندی |
37*27*10 سانتی متر |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی:125VDC.
منبع تغذیه:65W@5VDC، 15VDC، 24VDCm.
جریان خروجی:5A.
ظرفیت برق:200 وات
کارایی:90 درصد
دمای عملیاتی:-20 تا 60 درجه سانتیگراد.
STمحدوده دمایی رعد و برق:- 40 درجه سانتیگراد تا + 85 درجه سانتیگراد.
مقاومت در برابر رطوبت:5٪ - 95٪ RH.
ویژگی محصول
سازگاری با کنترل گسترده:GE IS200EPSMG1AED سازگار با انواع سیستم های کنترل و نرم افزار. این بدان معنی است که کاربران می توانند به راحتی ماژول Orange Pi را در طیف وسیعی از تنظیمات موجود قرار دهند و به راحتی می توانند تنظیمات موجود خود را بدون نگرانی در مورد مشکلات اصلی سازگاری گسترش دهند.
بازده و انرژی بالا - صرفه جویی:تکنولوژی، راندمان بالا، مصرف انرژی کم. این به آن اجازه می دهد تا قدرت خود را انجام دهد - کار تبدیل با مصرف انرژی کمتر - یک نیاز در دنیایی که صرفه جویی در انرژی و دوستی با محیط زیست اهمیت فزاینده ای پیدا می کند.
منبع تغذیه خارجی:این می‌تواند برای ماژول‌های خارجی برق تامین کند و ماژول‌هایی مانند ماژول crowbar، EDCF، EGDM و ماژول‌های EDEX de - تحریک با 24VDC را تامین می‌کند. همچنین 70VDC را برای ماژول های ECTB و EXTB فراهم می کند.
نصب و راه اندازی
نصب Backplane:در ابتدا، ماژول GE IS200EPSMG1AED را در اسلات EPBP مربوطه قرار دهید - مانند backplane. سپس ماژول را با دقت وارد کنید تا مطمئن شوید اتصال امن است. یک تناسب خوب برای تماس الکتریکی و مکانیکی صدا مورد نیاز است. اتصالات روی ماژول را دقیقاً با رابط های صفحه پشتی تراز کنید. این اتصالات باید از نزدیک محکم شوند تا از ایجاد هر گونه شل شدن، که ممکن است سیگنال یا جریان برق را مختل کند، جلوگیری شود.
عیب یابی
بدون ولتاژ خروجی:ابتدا بررسی کنید که آیا ولتاژ ورودی ارسال شده توسط برد مربوطه نرمال است یا خیر. مرحله 1- ولت متر را در ترمینال ورودی بررسی کنید. مدار داخلی ماژول را بررسی کنید. اگر ولتاژ ورودی 125VDC باشد. - باید برخی از قطعات مانند ترانسفورماتورها، فیوزها را بررسی کنید و بررسی کنید که آیا آنها آسیب دیده اند یا خیر.
ولتاژ خروجی غیر طبیعی است:اگر ولتاژ خروجی غیرعادی است ابتدا بار متصل به ترمینال خروجی را بررسی کنید. ممکن است یک اتصال کوتاه یا اضافه بار وجود داشته باشد. سپس، بخش تنظیم ولتاژ ماژول را بررسی کنید. در اینجا ترانزیستورها و بخش ICE این مدار از کار افتاده است.
وضوح LED غیر عادی:اگر چراغ‌های ال‌ای‌دی روی پانل جلویی وضعیت غیرعادی را نشان می‌دهند، لطفاً به دفترچه راهنمای ماژول مراجعه کنید تا ببینید نشانه‌های غیرعادی چیست. علت دیگر می تواند خطا در مدار یا خرابی یک یا چند جزء به دلیل پیکربندی نادرست باشد.
محدوده کاربردی
نیروگاه های بادی:GE IS200EPSMG1AED برای انتقال نیرو به سیستم های تحریک ژنراتورهای توربین بادی در سیستم های تولید برق بادی استفاده می شود. با توجه به غیرقابل پیش بینی بودن انرژی باد، GE IS200EPSMG1AED قدرت پایداری را برای اطمینان از عملکرد پایدار شبکه برق بادی فراهم می کند و به ادغام برق تولید شده توسط باد در شبکه برق کامل کمک می کند.
صنایع متالورژی و شیمیایی:استفاده از ماژول برای تامین برق سیستم تحریک ژنراتور پست صنعتی. با انجام این کار، تثبیت شبکه برق صنعتی را تضمین می کند، که در عملکرد بی وقفه فرآیندهای صنعتی که نیاز به منبع تغذیه ثابت ضروری دارند، جدایی ناپذیر است.
برنامه های کاربردی ماژول:GE IS200EPSMG1AED را می توان در سیستم های شبکه برق ادغام کرد. در آنجا، برای حفظ توان ثابت برای اکثر دستگاه‌های مرتبط با شبکه، به‌منظور بهبود پایداری و قابلیت اطمینان عمومی شبکه قدرت عمل می‌کند. این امر به ویژه برای حفظ یکپارچگی منبع الکتریکی در بخش‌های مختلف منطقه‌ای و کاربر صادق است.
