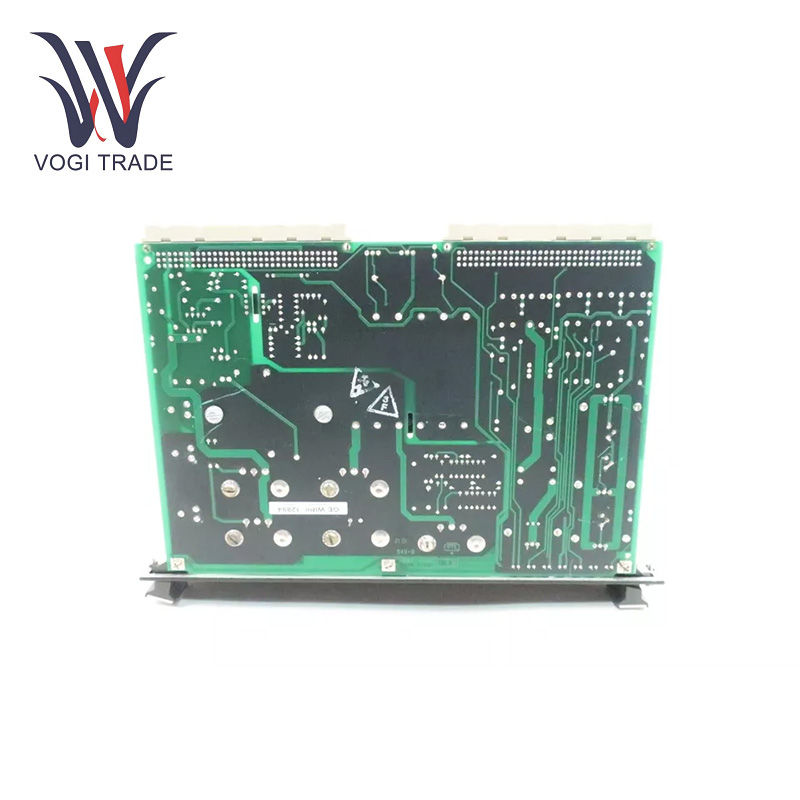

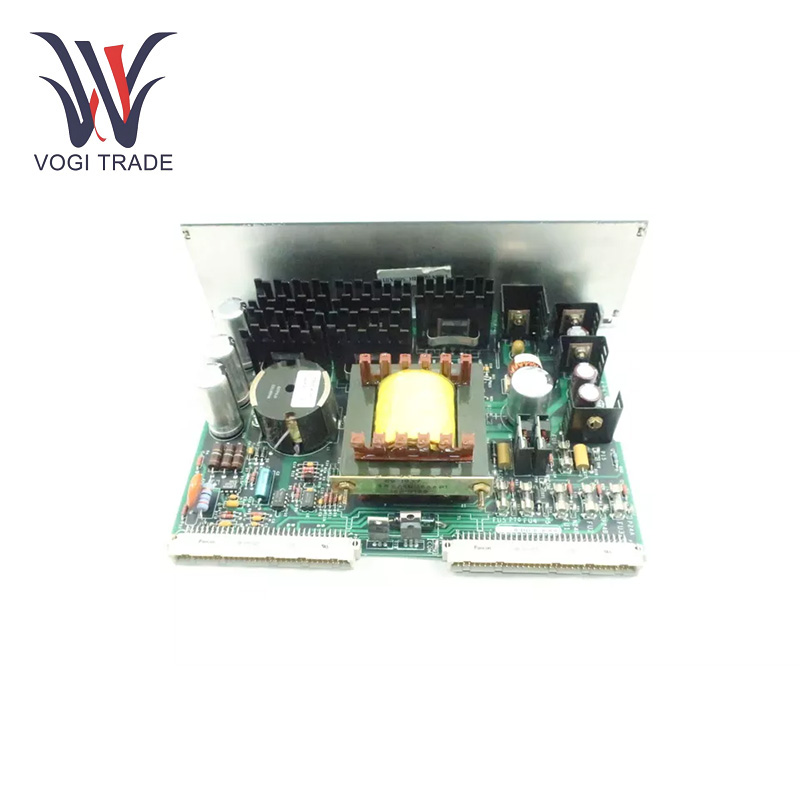

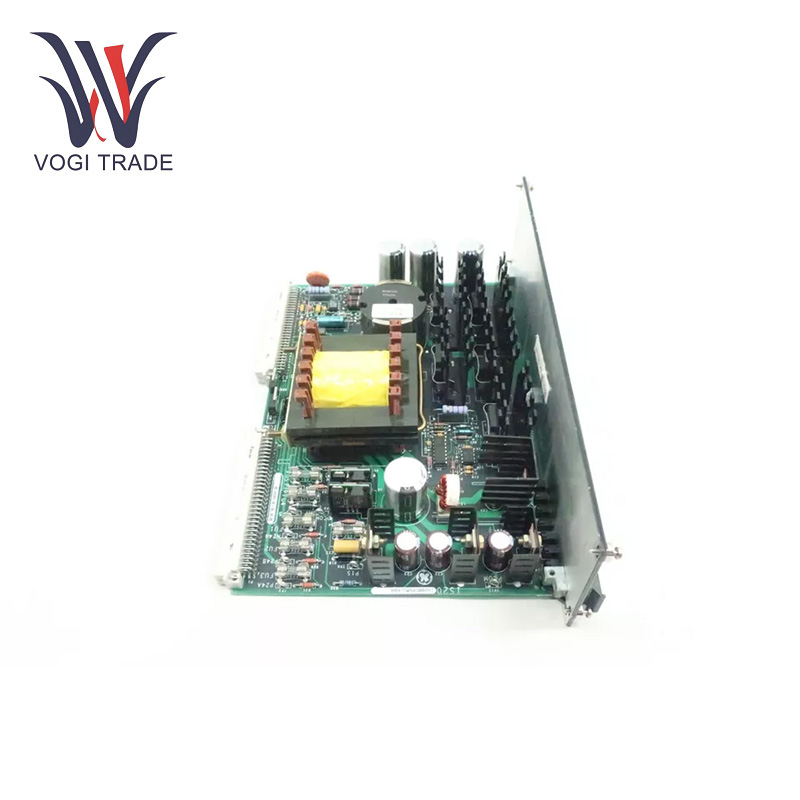

GE IS200EPSMG1AEC

پارامترهای عملیاتی

ولتاژ ورودی:125VDC.

ولتاژ خروجی:5VDC، 15VDC، 24VDC، 70VDC.

نوع کامپوننتts:ترانسفورماتور، سلف، خازن، ترانزیستور، مقاومت، مدار مجتمع، فیوز.

مقدار اتصال دهنده:2.

انواع مقاومت:مقاومت های فیلم فلزی، مقاومت های کامپوزیت کربن.

خروجیقدرت:به اندازه کافی برای تغذیه منبع تغذیه ماژول های مربوطه کافی است.

شاهکار محصولure

تبدیل ولتاژ:عملکرد اصلی GE IS200EPSMG1AEC تبدیل ولتاژ 125VDC از برد EPDM به ولتاژهای مختلف (5VDC، 15VDC، 24VDC و 70 VDC (ایزوله شده برای مرطوب کردن تماس) است که ولتاژهای عملیاتی مورد نیاز سیستم کنترل هستند.

Vولتاژ-خروجی فعلی برای کنترل خودکار:این ماژول یک سیگنال خروجی ولتاژ-جریان را به سیستم کنترل خودکار ارائه می دهد و به کنترل تحریک بهینه دست می یابد و در نتیجه پایداری ژنراتور را بهبود می بخشد.

نشانگر پنل جلو:چندین چراغ LED از طریق چراغ های LED روی پانل جلویی پخش می شوند تا وضعیت کار ماژول را به صورت بصری نشان دهند، مانند وضعیت روشن شدن و وضعیت عملکرد.

نصب و راه اندازی

ماژول را وصل کنید:GE IS200EPSMG1AEC باید در شکاف هواپیمای پشتی مناسب EPBP وارد شود. اطمینان حاصل کنید که ماژول با پین های لازم برای اتصال موفقیت آمیز تراز است.

عیب یابی

بدون ولتاژ خروجی:ولتاژ ورودی معمولی را از برد EPDM بررسی کنید. ولتاژ را بررسی کنید تا ببینید آیا ولتاژ 125 VDC در ترمینال ورودی ماژول است. بررسی کنید که ولتاژ ورودی نرمال است و مدار داخلی ماژول مانند فیوزها، ترانسفورماتورها و غیره را بررسی کنید.

نشانه های LED معیوب:اگر چراغ‌های LED روی پانل جلویی وضعیت غیر عادی نشان می‌دهند، برای تعیین اینکه نشانگر غیرعادی به چه چیزی اشاره دارد، به دفترچه راهنما مراجعه کنید. خوب، GE IS200EPSMG1AEC می تواند به دلیل مشکلاتی مانند نقص مدار، نقص قطعه یا پیکربندی اشتباه باشد.

بیش از حد گرم شود: در صورتی که GE IS200EPSMG1AEC بیش از حد گرم شود، مطمئن شوید که محیط برای دفع گرما مناسب است. اطمینان حاصل کنید که فضای کافی در اطراف ماژول برای گردش هوا وجود دارد. اطمینان حاصل کنید که فن خنک کننده به درستی کار می کند. همچنین مطمئن شوید که اتصال کوتاه یا جریان بیش از حد در مدار که باعث گرما می شود وجود نداشته باشد.

منبع تغذیه قطع می شودency:بررسی کنید که آیا هر گونه تماس شلی در اتصال مدار منبع تغذیه وجود دارد. اجزای موجود در مدار منبع تغذیه، از جمله خازن ها و سلف ها را از نظر عملکرد ضعیف یا آسیب بررسی کنید، که می تواند منبع تغذیه ناپایدار را ایجاد کند.

محدوده کاربردی

ترماl Power Plants:نیروگاه های حرارتی از آن برای تامین برق سیستم تحریک ژنراتورهای توربین بخار، حفظ عملکرد پایدار ژنراتور و کیفیت توان استفاده می کنند.

نیروگاه های آبی:GE IS200EPSMG1AEC همچنین در نیروگاه‌های آبی برای سیستم تحریک ژنراتورهای آبی استفاده می‌شود و پشتیبانی لازم برای اطمینان از عملکرد عادی تجهیزات تولید برق را فراهم می‌کند.

نیروگاه های بادی:استفاده از آن در یک سیستم تولید نیروی بادی معین می تواند برق سیستم های تحریک واحدهای نیروگاه های بادی را تامین کند و عملکرد پایدار شبکه برق بادی را تضمین کند.

سیستم های برق صنعتی:GE IS200EPSMG1AEC می‌تواند برای سیستم‌های تحریک ژنراتورها در پست‌های صنعتی نیرو فراهم کند تا از عملکرد پایدار شبکه‌های برق صنعتی در سیستم‌های قدرت صنعتی بزرگ، مانند صنایع متالورژی و شیمیایی اطمینان حاصل کند.
